La National Semiconductor (www.national.com) sugiere una interesante configuración de comparador de límite capaz de excitar una lámpara incandescente como carga.

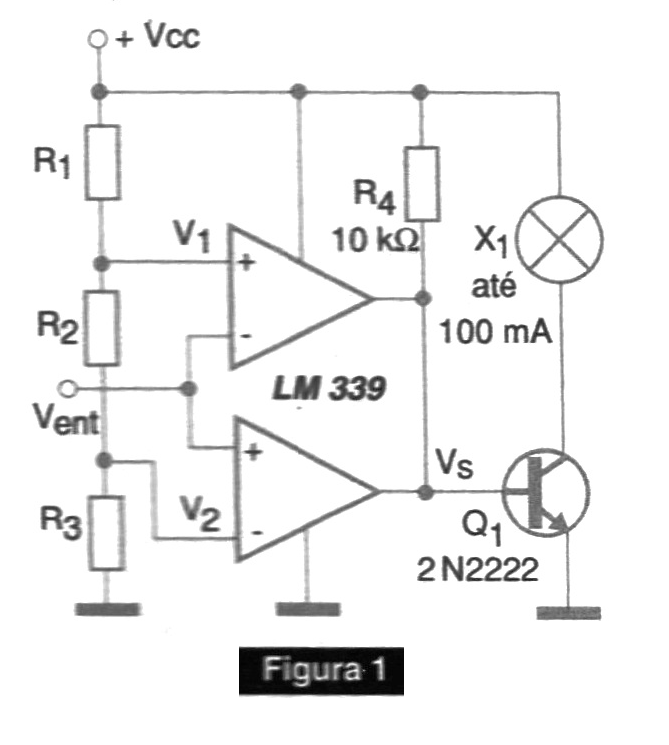

El circuito, mostrado en la figura 1, puede accionar lámparas hasta 100 mA con tensión de acuerdo con la alimentación usada en el circuito.
En el rango de tensiones en que el circuito está activo, la lámpara permanece apagada.
Fuera de la banda, es decir, con tensiones por encima y por debajo de los límites determinados por los valores de los resistores, la lámpara se enciende.
Este circuito puede ser utilizado de forma muy eficiente como indicador de sobretensión y subtensión en sistemas de alimentación.
El transistor admite el equivalente y el circuito integrado es el LM339, que está formado por cuatro comparadores de tensión. Los otros dos comparadores del mismo CI, como son independientes, pueden ser usados ??en otras aplicaciones.
En lugar de la lámpara, el transistor puede accionar un relé capaz de controlar cargas de mayor potencia.
También se pueden utilizar transistores Darlington para el accionamiento directo de cargas de mayor potencia. El TIP110, por ejemplo, puede accionar cargas hasta 1,5 A.

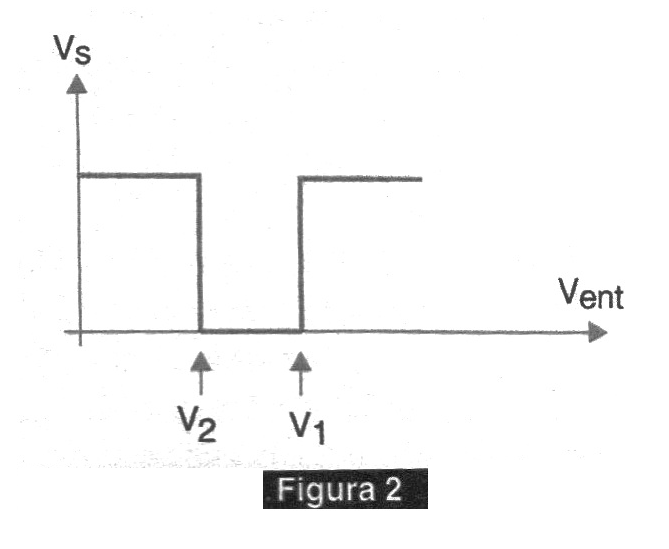

En la figura 2 mostramos un gráfico con el comportamiento de ese circuito.
Con el uso de transistores PNP se puede invertir la acción del circuito, con el accionamiento cuando la tensión de entrada está dentro del rango determinado por las tensiones de referencia.
