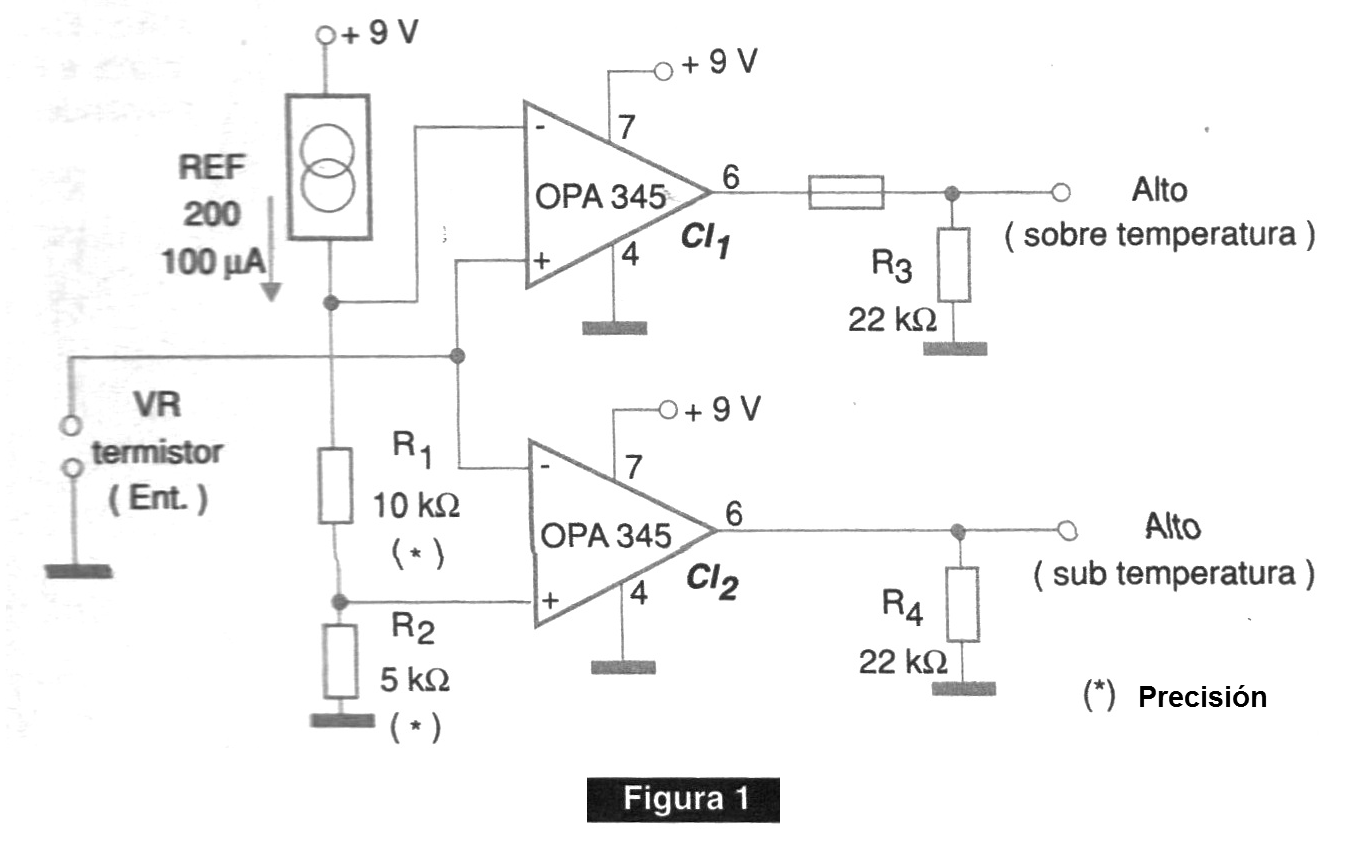

El circuito sugerido en la figura 1, por Texas Instruments, utiliza un comparador de ventana para detectar sobre temperaturas y sub-temperaturas.
El sensor utilizado es un termistor y la fuente de corriente constante es una REF200 que proporciona una corriente de 200 uA. Pueden utilizarse fuentes equivalentes.
Este circuito fija la referencia de tensión en las entradas de los dos amplificadores operativos en 0,5 y 1,5 V, de modo que el circuito tiene sus puntos de disparo por debajo de 0,5 V y por encima de 1,5 V, las tensiones que debe suministrar el termistor.
La alimentación se realiza con una fuente simple de 5 V, y la base del circuito está en dos amplificadores operativos OPA340 conectados como comparador de ventana.
El termistor usado es del tipo que tiene una resistencia de 10 k ohms con una temperatura de 25ºC.
Evidentemente, según la aplicación otros puntos de referencia pueden ser programados a través de los resistores y el termistor empleado también puede tener otras características.
La salida del circuito proporciona niveles altos cuando la temperatura supera el valor programado en CI-1 y cuando es inferior al segundo valor programado en CI-2.
Se pueden utilizar amplificadores operativos equivalentes.
