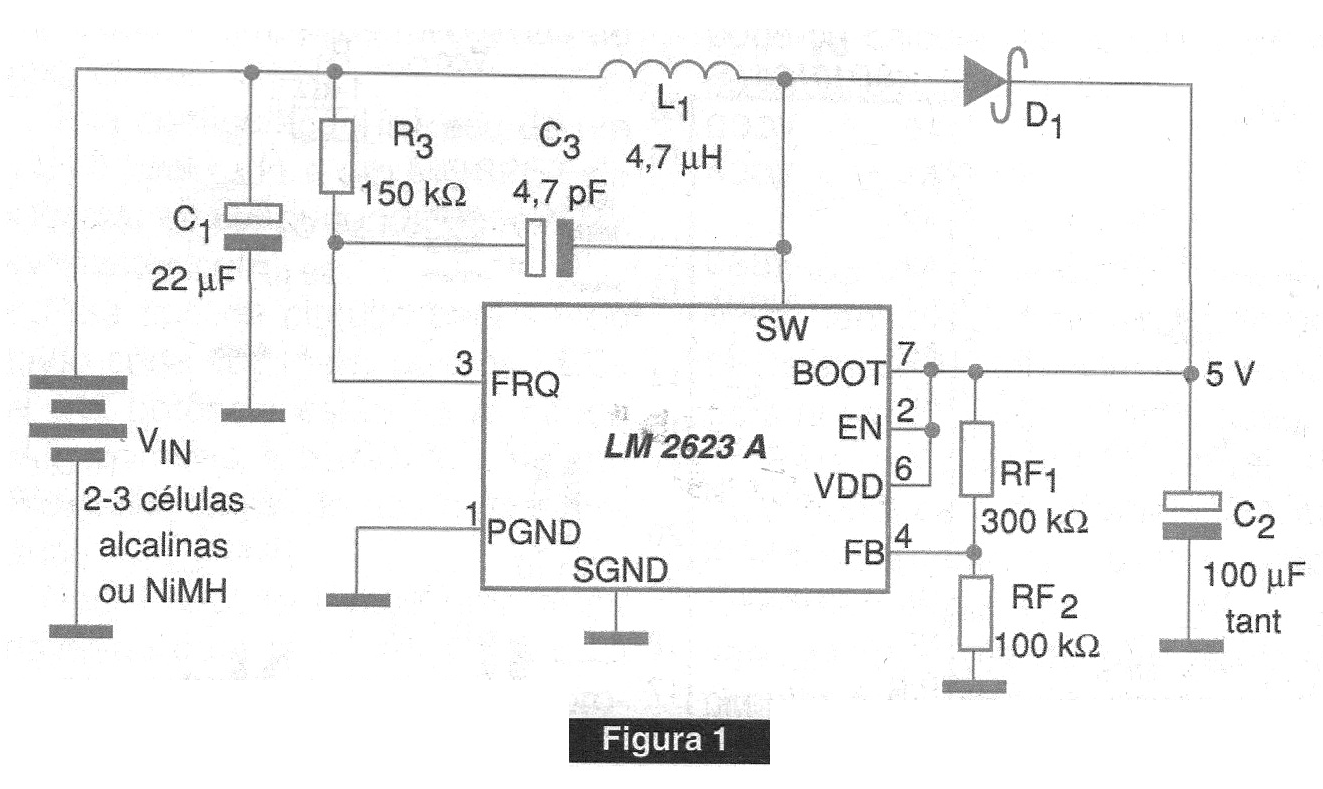

El circuito presentado en la figura 1 se destina básicamente a la alimentación de motores de cámaras digitales, los cuales operan con 5 V. (2005)
Esta tensión se puede obtener a partir de un conversor boost alimentado por 2 o 3 células alcalinas en el NiMH.
La base es el circuito integrado LM2623 en National Semiconductor (www.national.com) que puede operar con tensiones de 1,8 a 4,5 V y proporciona corrientes de salida hasta 1,1 A.
El circuito se basa en osciladores disparados que pueden operar con ciclos activos fijos, lo que representa un rendimiento excelente en este tipo de aplicación.
El diodo D1 debe ser del tipo Schottky.
La eficiencia del circuito llega al 90% con una tensión de entrada a partir de 3,9 V. Con 1,8 V la eficiencia es del orden del 75% para una corriente de 300 mA.
El ciclo activo varía según la tensión, quedando alrededor del 86% con, 8 V y 71% con 4,5 V.
