Este circuito es indicado por National para la elaboración de sistemas domésticos de audio, proporcionando una potencia de 20 W en cargas de 4 ó 8 ohms con tensión de alimentación simple de 50 o 60 Volts. La simplicidad del diseño se debe al encapsulado TO-220 del integrado ya los pocos elementos externos necesarios para la implementación del amplificador.
El artículo es de 1991. El circuito integrado utilizado no es más común en nuestros días.
Amplificadores de audio de buena potencia, con circuitos simples y de bajo costo, se pueden lograr con el uso de integrados especiales como el LM1875 de National.
Este integrado se puede utilizar en un amplificador de 20 W con una tensión de alimentación de 50 o 60 voltios, y para ello se necesitan pocos componentes externos.
En este artículo describimos un excelente amplificador que se puede utilizar en las siguientes aplicaciones:
Sistema de sonido estéreo doméstico
Amplificador para tocadiscos
Sonorización ambiental
Reforzador para sistemas más pequeños
Entre las ventajas que este integrado presenta destacamos las siguientes:
VENTAJAS
Potencia de 20 vatios (rms)
Ganancia de tensión tí pico de 90 dB
Baja distorsión: 0,015% a 1 kHz con 20 vatios
Rango pasante de 70 kHz
Protección contra cortocircuito en la salida
Protección térmica
Alta capacidad de corriente: 3A
Rango amplio de tensiones de alimentación: 20 a 60 voltios
Rechazo de ondulación de 94 dB
CARACTERÍSTICAS ELÉCTRICAS:
Corriente en reposo (Po = 0 W) - 100 mA (máx.)
THD para Po = 20 W, fo = 1 kHz - 0,015% (tip.)
Po = 20 W, fo = 20 kHz: 0,05% (tip)
Po = 20 W, RL = 4 ohms, f = 1 kHz: 0,022% (tip)
Po = 20 W, RL = 4ohms, f = 20 kHz: 0,07% (tip)
Ganancia sin retroalimentación: 90 dB
Límite de corriente: 3 A (probado)
Disipación de potencia: 30 W (max)
Tensión de alimentación máxima: 60 v (30 + 30 V)
MONTAJE

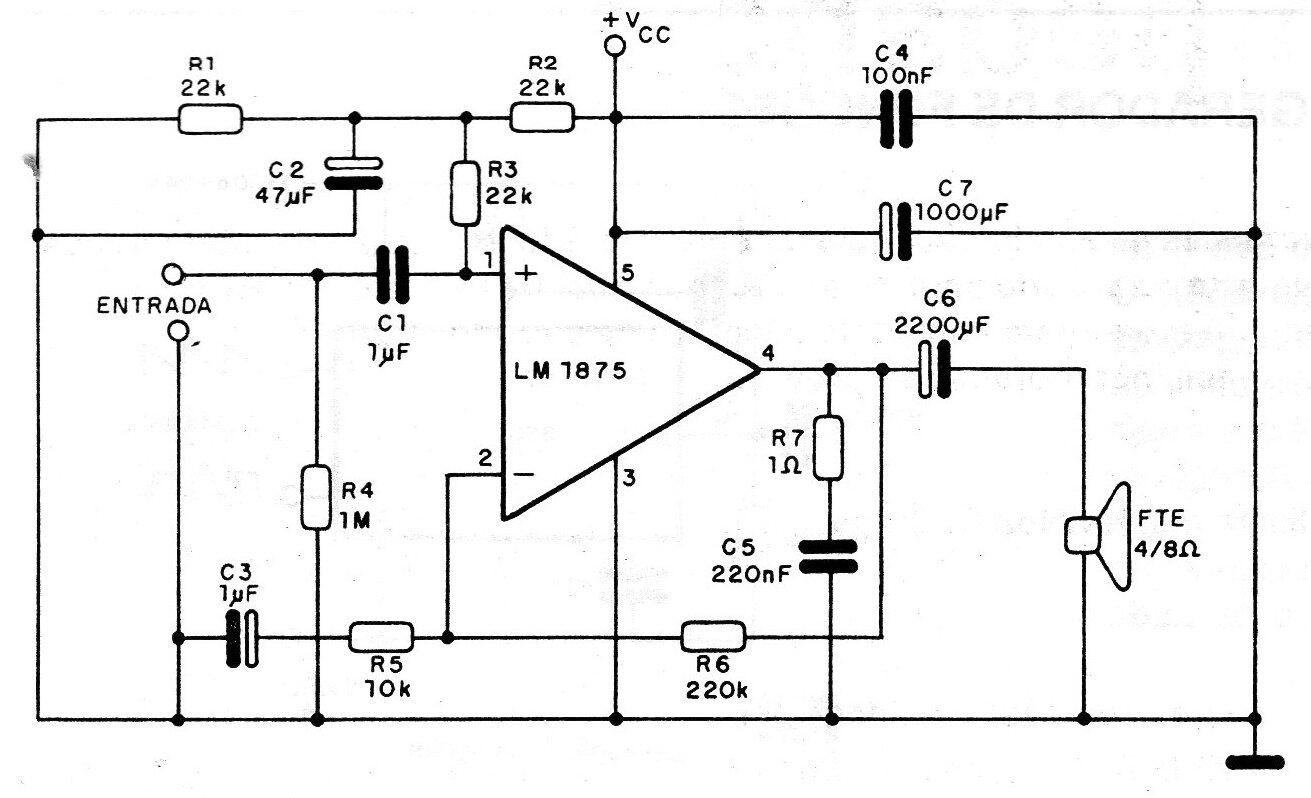

En la figura 1, tenemos el diagrama completo del amplificador.

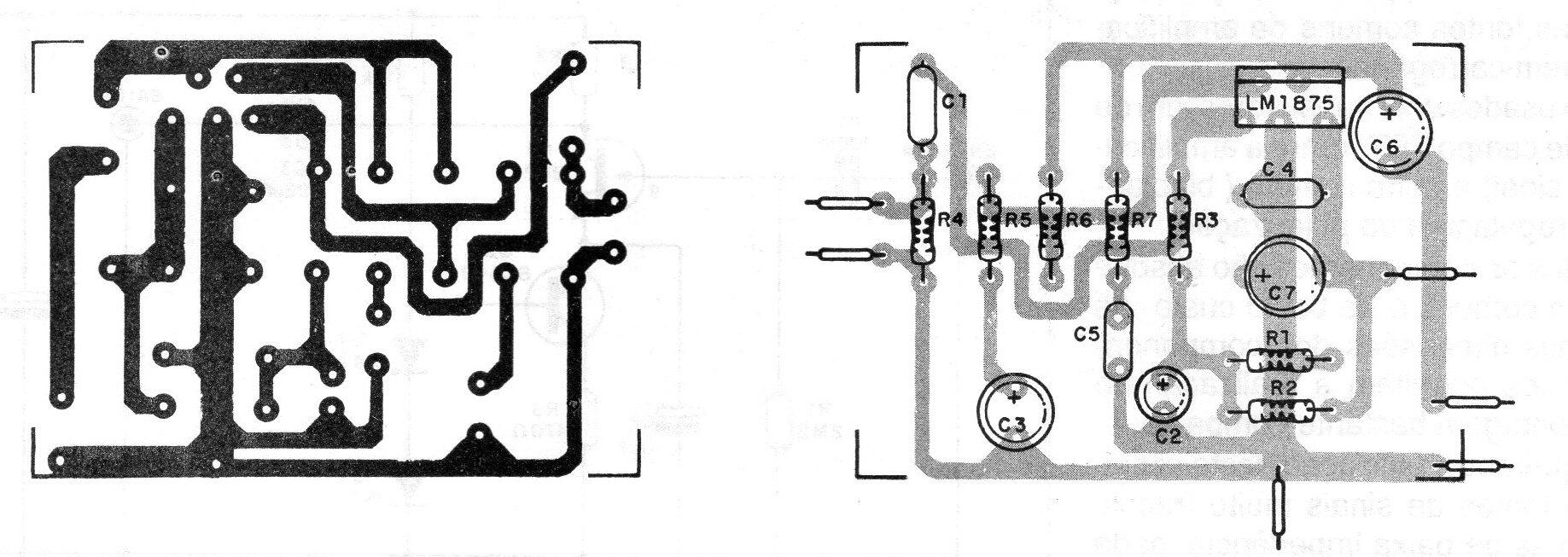

La placa de circuito impreso sugerida por National se muestra en la fig. 2.
Observe la existencia de senderos gruesos para las corrientes más intensas. No altere este diseño, pues la disposición de los componentes es algo crítica, pudiendo ocurrir inestabilidades o oscilaciones si se hacen modificaciones.
El circuito integrado debe montarse en un radiador de calor con una resistencia térmica inferior a 0,6 ° C / W.

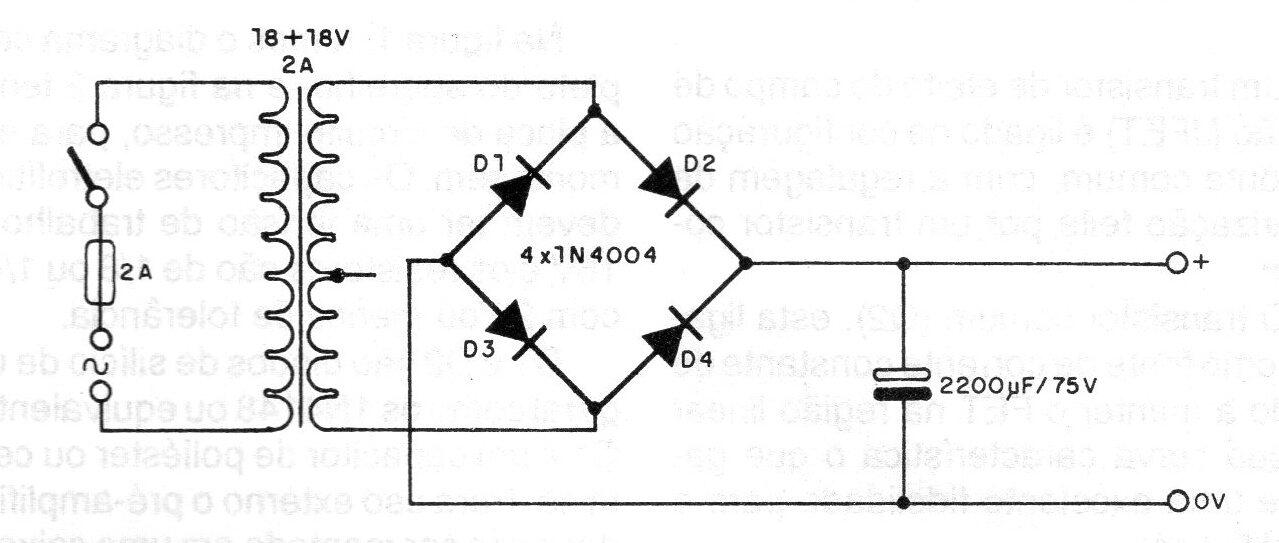

La fuente de alimentación para este proyecto se muestra en la figura 3.
Si se elabora un sistema estéreo, donde la fuente tiene que alimentar dos canales, la capacidad de corriente de esta fuente debe doblarse, manteniendo la tensión.
CI-1 - LM1875 - National - circuito integrado
FTE - 8 ohms x 20 W - altavoz
R1, R2 y R3 - 22k - resistores (rojo, rojo, naranja)
R4 - 1M - resistor (marrón, negro, verde)
R5 - 10k - resistor (marrón, negro, naranja)
R6 - 220k - resistor (rojo, rojo, amarillo)
R7 - 1 ohm - resistor (marrón, negro, de oro)
C1 - 1 uF - capacitor de poliéster o cerámico
C2 - 47 uF x 45 V - capacitor electrolítico
C3 - 1 uF x 25 V - capacitor electrolítico
C4 - 100 nF - capacitor de poliéster o cerámico
C5 - 220 nF - capacitor de poliéster o cerámico
C6 - 2 200 uF x 60 V - capacitor electrolítico
C7 - 1 000 uF x 35 V - capacitor electrolítico
Varios: placa de circuito impreso, material para la fuente de alimentación, radiador de calor, caja para montaje, etc.
