Este componente de sólo dos terminales de Diodes Incorporated puede operar directamente con tensiones de hasta 400 V haciendo extremadamente simple la alimentación de conjuntos de LEDs a partir de la red de energía. Ver más en este artículo.
El AL5890 de Diodes Incorporated (que se puede adquirir en el Mouser en https://br.mouser.com/ds/2/115/AL5890-1274651.pdf ) es un componente de sólo dos terminales capaz de proporcionar una corriente constante a un conjunto de LEDs a partir de fuentes de alta tensión de hasta 400 V.
El siguiente artículo fue elaborado sobre la base del datasheet que se puede descargar en el enlace: https://br.mouser.com/ds/2/115/AL5890-1274651.pdf El datasheet es de 2018.

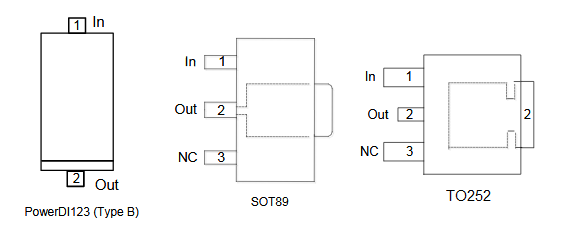

Comenzamos por dar las tres versiones de envoltorios para este componente en la figura 1.
Las corrientes disponibles pueden ser de 10 mA, 15 mA, 20 mA, 30 mA y 40 mA preestablecidas.
La tolerancia a las corrientes es de +/- 2 mA.
El circuito conmuta cuando la tensión entre sus terminales sobrepasa los 7 V. El AL5890 puede ser conectado tanto del lado positivo como negativo del conjunto de LEDs, es decir, admite configuraciones high-side como low-side.

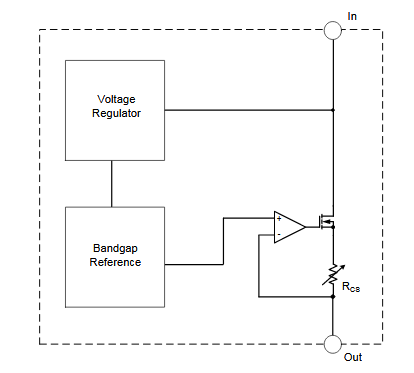

En la figura 2 tenemos el diagrama de bloques del componente.
En el datasheet se detallan las funciones de los pines y los parámetros.

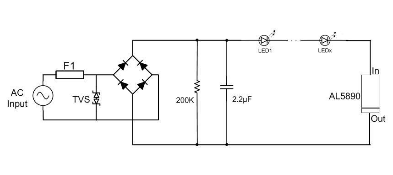

Para las aplicaciones prácticas comenzamos por dar en la figura 3 cómo alimentar una secuencia de LEDs con el AL5890 del lado negativo de la alimentación.
La cantidad de LED puede variar de 1 a tantos como sea posible por las características de los LED, es decir, la suma de la caída de tensiones permitir.

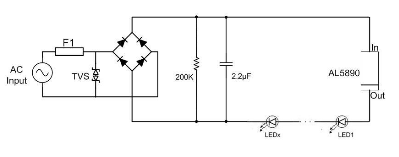

En la figura 4 tenemos el modo de usar el AL5890 del lado superior (positivo) de la alimentación.

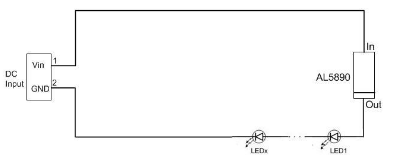

La alimentación por tensión continua es mucho más simple, ya que no necesitamos ni la rectificación ni el filtro TVS. Tenemos entonces el caso "low-side" en la figura 5.
Para alimentación continua "low-side" tenemos el circuito mostrado en la figura 6.

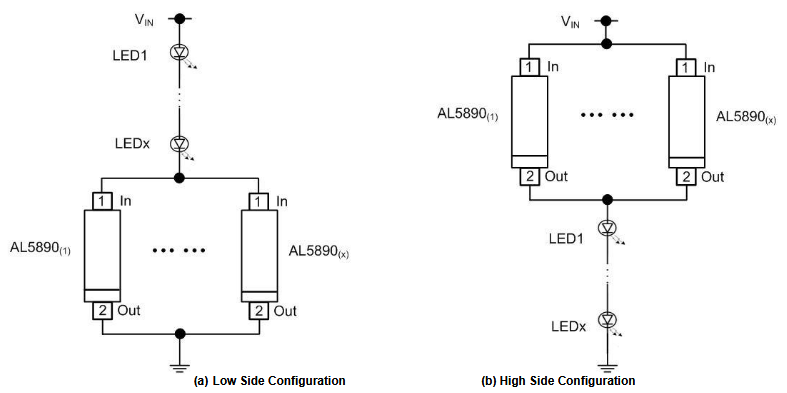

En el caso en que se desee corriente mayor que la que un solo AL5890 puede suministrar, existe la posibilidad de conexión en paralelo tanto del lado alto como del lado bajo de la alimentación, como muestra la figura 7.
