El sonido de los televisores comunes analógicos e incluso algunos tipos digitales es pobre, principalmente en los graves. Si el reproductor no tiene un procesador de audio y vídeo (A / V), que lleve a su casa el sonido de un teatro en casa, pero no está satisfecho con la calidad de reproducción de su televisor, el primer paso será añadir un sub- -woofer. Vea en este artículo cómo esto se puede hacer de manera sencilla, con un sonido mucho mejor, principalmente para los partidos de fútbol.
Hay muchos sonidos importantes de los programas de televisión, que concentran la mayor parte de la energía en las bajas frecuencias. Explosiones, algunos instrumentos musicales, caídas y patadas en los partidos de fútbol son algunos ejemplos.
Tan importantes son tales sonidos, que la mayoría de las emisoras colocan en la orilla de los campos de fútbol, micrófonos direccionales especiales para captar los patadas, como muestra la figura 1.
Tales micrófonos tubulares, poseen gran directividad y una respuesta de baja frecuencia diferenciada, pero de nada sirve su presencia, si el receptor de TV que usamos, es pobre en la reproducción de graves.
¿Cómo hacer para "oír estos sonidos?
Una solución económica para los que no tienen dinero para adquirir un procesador de audio y vídeo, y ya montar un Home Theater, consiste en montar un booster de graves, alimentando un sub-woofer.

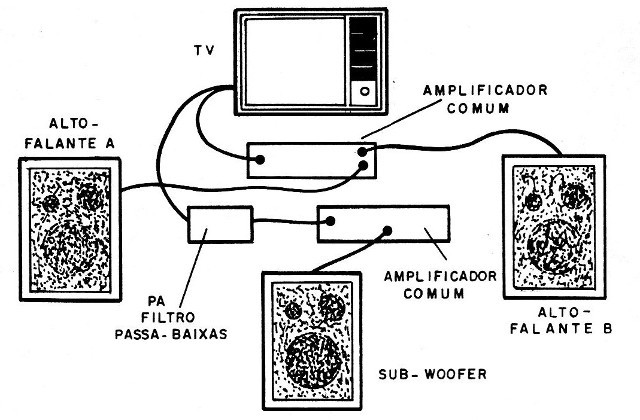

Como se muestra en la figura 2, este aparato consiste en un filtro, que trabaja sólo con las bajas frecuencias de la señal de audio del televisor, y aplicándolas a un amplificador, excita un altavoz especial.
Como toda la energía del amplificador, está concentrada en un espectro estrecho de frecuencia, o sea, sólo en los graves, los efectos se multiplican.
Así, aunque el amplificador que el lector disponga para esta aplicación no sea muy potente, digamos apenas 10 W, la aplicación de su señal en un altavoz de graves con la banda concentrada, significa una "multiplicación de esa potencia por factores que pueden llegar a 5 o 6.
Su woofer reproducirá sonidos graves con una potencia equivalente a 50 o 60 W, con un efecto que los televisores comunes en modo alguno, consiguen con sus altavoces reducidos.
Así, si el lector desea incrementar realmente su sonido de la TV, todo lo que será necesario para ello, será disponer de un amplificador adicional, de cualquier potencia entre 5 y 100 W, un altavoz de graves, y nuestro divisor de frecuencias o booster de graves.
La frecuencia de corte de nuestro aparato está en sólo 100 Hz, pero este valor eventualmente debe cambiarse, según las características del woofer usado. Consulte con el fabricante, qué frecuencias se indican para su operación.

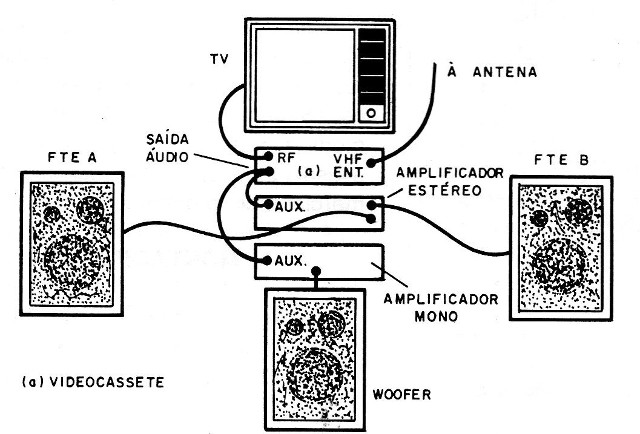

Y claro que el sonido será aún más incrementado, si el lector dispone de un segundo amplificador para medios y agudos, y sacar el audio directamente de la salida correspondiente de su CD player u otra fuente de audio, como muestra la figura 3.
Sin embargo, para los que deseen sacar el audio directamente del televisor ya existente, la salida será el propio altavoz del aparato.
El circuito propuesto es de simple montaje y no es crítico, incorporando su propia fuente de alimentación. Sin embargo, la fuente del amplificador usado, si proporciona tensiones continuas entre 18 y 40 V puede ser usada.
Características:
Tensión de alimentación: 110/220 V c.a.
Tensión continua del filtro: 18 a 40 V
Consumo: 2 mA (tip)
Rango de frecuencias reforzadas: 0 a 100 Hz (ver texto)
Refuerzo: 6 dB
Sensibilidad de entrada: 500 mV
COMO FUNCIONA
El circuito está formado por un preamplificador con dos transistores, un filtro activo y una fuente de alimentación. El preamplificador tiene por base Q1, y Q2, que recibe la señal directamente de la salida del amplificador del televisor, a pesar de que tiene sensibilidad para operar también, con la señal extraída del control de volumen o de la salida de auricular.
La señal del preamplificador se lleva al filtro activo, que tiene su frecuencia de corte determinada por C9, C7, R5 y R9.

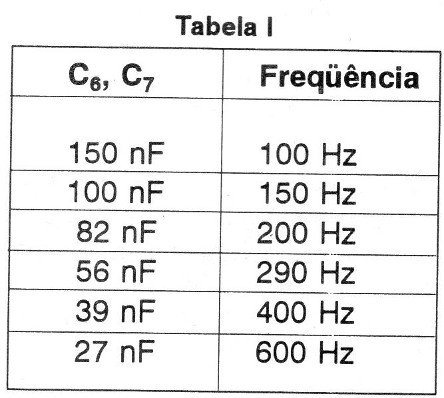

Fijando los resistores, podemos dar una tabla para valores de capacitores, para diversas frecuencias de refuerzo, como muestra la tabla l.
La atenuación de las frecuencias por encima del valor fijado como corte es de 6 dB por octava.
La salida tiene suficiente intensidad, para excitar la mayoría de los amplificadores comunes a la plena potencia.
La fuente de alimentación no se estabiliza, y la resistencia R9 fija en aproximadamente 15 V la tensión del sistema. Si por motivos de tolerancia de los componentes usados, la tensión en el montaje del lector es muy diferente de este valor, R9 debe ser alterado.
De la misma forma, si el circuito es alimentado a partir de un amplificador, usando su fuente, la resistencia R9 debe ser alterada, en el sentido de obtener esta tensión.
Utilice un potenciómetro de 10 k ohms para este propósito, y colocándolo inicialmente en la posición de máxima resistencia, vaya ajustándolo hasta obtener los 15 V en el punto A. Después es sólo medir la resistencia del potenciómetro, y usar un resistor fijo de potenciómetro valor comercial más cercano.
MONTAJE

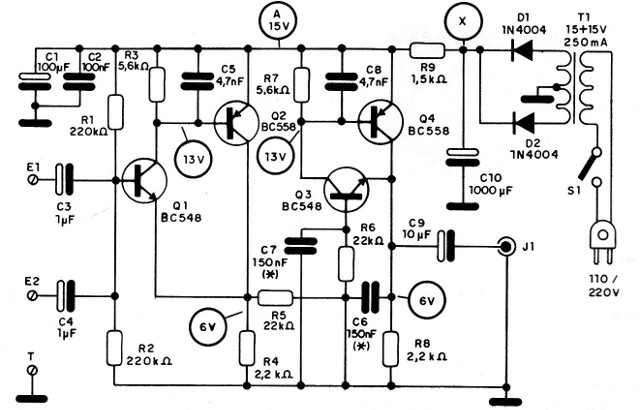

En la figura 4 tenemos el diagrama completo del aparato.

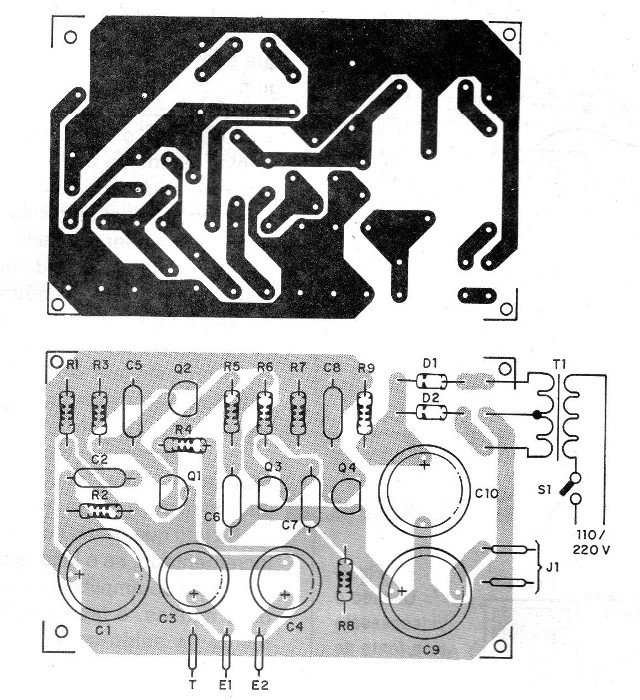

La placa de circuito impreso para el montaje del reforzador de graves se muestra en la figura 5.
Los transistores admiten equivalentes, pero el montador debe tener cuidado para no intercambiar los NPN por los PNP. Los resistores son de 1/8 W o más de disipación, y los capacitores tanto pueden ser de poliéster como cerámicos para los valores menores. Los electrolíticos deben tener tensiones de trabajo de 16 V o más excepto C10 que es de 35 V.
El transformador tiene primario según la red de energía, y secundario de 15 + 15 V con corriente de al menos 200 mA.
Los diodos admite equivalentes.
El conjunto debe ser preferiblemente montado en caja metálica, de modo a evitar la captación de zumbidos, recordando que los 60 Hz de la red están justamente en el rango de actuación del circuito.
PRUEBA Y USO
Para probar el aparato, basta con conectar su salida en un buen amplificador, que tenga un Woofer como carga. Aplicando la señal de un generador de audio en la entrada, como muestra la figura 6, se debe observar una fuerte atenuación en la reproducción, a partir de los 100 Hz, o de la frecuencia seleccionada en el proyecto.

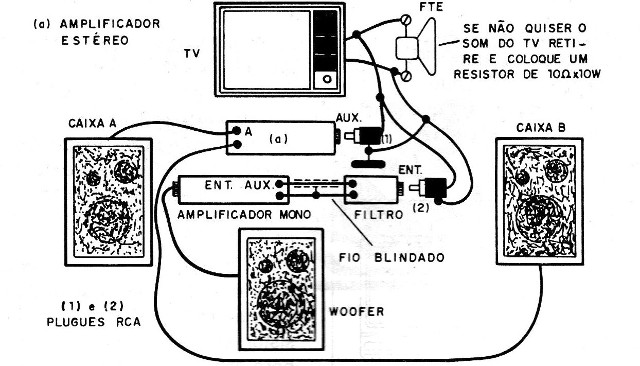

La instalación del aparato se muestra en la figura 7.
Si el reproductor tiene un amplificador estéreo puede utilizarlo también, mejorando así la calidad general del sonido.
Ajuste el nivel de los graves de acuerdo con la reproducción deseada, equilibrándolos para tener un efecto realista.
Q1, Q3 - BC548 - transistores NPN de uso general
Q2, Q4 - BC558 - transistores PNP de uso general
D1, D2 - 1N4004 - diodos de silicio
R1, R2 - 220 k ohms x 1/8 W - resistores
R3, R7 - 5,6 k ohms x 1/8 W - resistores
R4, R8 - 2,2 k ohms x 1/8 W - resistores
R5, R6 - 22 k ohms - 1/8 W - resistores
R9 = 1k5ohms x 1/8 W - resistor
C1 - 100 uF x 16 V - electrolítico
C2 - 100 nF - cerámico
C3, C4 - 1 uF x 16 V - electrolítico
C5, C8 -4,7 nF - cerámico o poliéster
C6, C7 - 150 nF - cerámico o poliéster
C9 - 10 uF x 16 V - electrolítico
C10 - 1 000 uF x 35 V - electrolítico
T1 - Transformador con secundario de 12 + 12 V con 200 mA o más
S1- Interruptor simple
Varios: Placa de circuito impreso, caja para montaje, cable de fuerzas, hilos, soldadura, jack de entrada y salida, etc.
