Es un proyecto simple que puede servir de base para innumerables aparatos tales como detectores de mentiras, sensores de humedad, fugas, sensores de temperatura, etc. El sistema convierte una tensión en una frecuencia que, si se toma audible cuando se aplica a un pequeño altavoz. El circuito se alimenta con pilas comunes y tiene y el consumo de corriente bastante bajo.
Este sensible convertidor de tensión / frecuencia o convertidor analógico digital convierte una tensión aplicada entrada en una frecuencia obtenida en la salida:
La sensibilidad es enorme de modo que, una vez que las tensiones del orden de milésimas de voltios se pueden detectar con la producción de sonidos perfectamente audibles.
Entre las posibles aplicaciones a interesantes que podemos citar para este conversor están:
a) Polígrafo o detector de mentiras: si una persona sostiene los electrodos que están conectados a la entrada del circuito, pequeñas variaciones de la resistencia de su piel que ocurren por el cambio de estado nervioso de una persona cuando ella mora, pueden ser acusadas por la emisión o variación del sonido del altavoz el mismo principio de los aparatos usados ??por la policía, con diferencia que, en lugar de tener sonido, se observa el movimiento de una aguja.

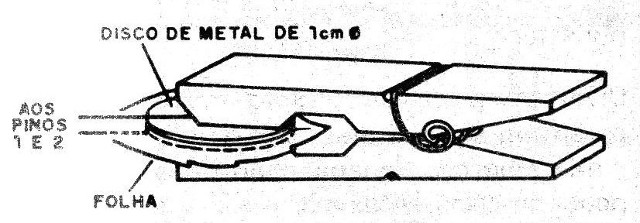

b) Actividad eléctrica en seres vivos: con la conexión de electrodos en plantas, la actividad de las células, que es acompañada: de la producción de una pequeña tensión, provoca la emisión o variación de los sonidos de este aparato. Las experiencias interesantes se pueden hacer con el llamado efecto de retroceso (figura 1).
c) Sensor de variación de temperatura o humedad: una vez ajustado para no emitir sonido con cierta temperatura o grado de humedad, la variación de estas magnitud provocará el disparo del circuito, que emitirá una señal de alerta. El aparato tiene una salida de señal que se puede utilizar para excitar un amplificador externo de mayor potencia a su entrada en una señal de frecuencia proporcional a la tensión de entrada.
COMO FUNCIONA
La base del circuito es un transistor unijuntura que funciona como oscilador de relajación.
En este circuito, un transistor bipolar controla la corriente de carga del capacitor y así la frecuencia de la señal producida.
Podemos a través de P1 ajustar el circuito para no oscilar o oscilar con frecuencia muy baja a partir de una cierta resistencia de entrada, y la frecuencia pasará a depender de la señal externa.
La llave colocada junto a la salida (S2) sirve para desviar la señal a un amplificador externo si así lo desea el reproductor.
MONTAJE

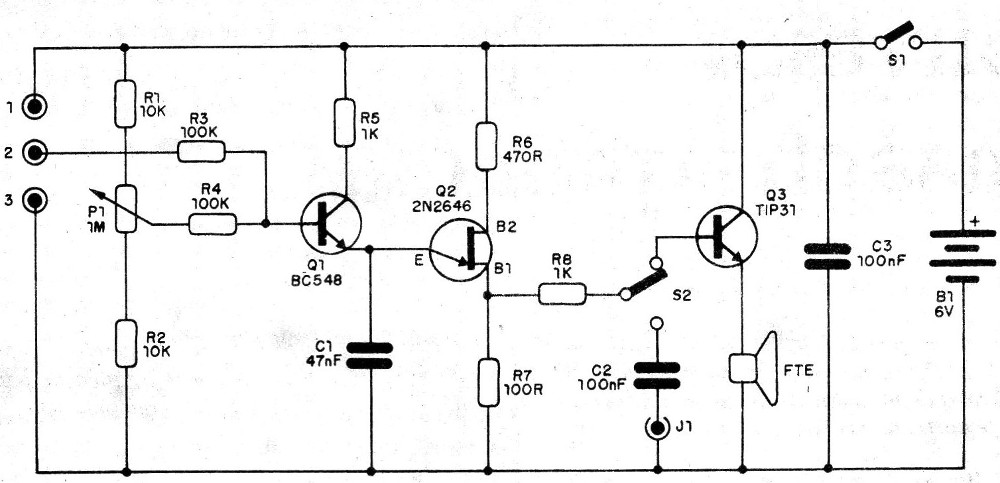

En la figura 2 tenemos el diagrama completo del aparato.

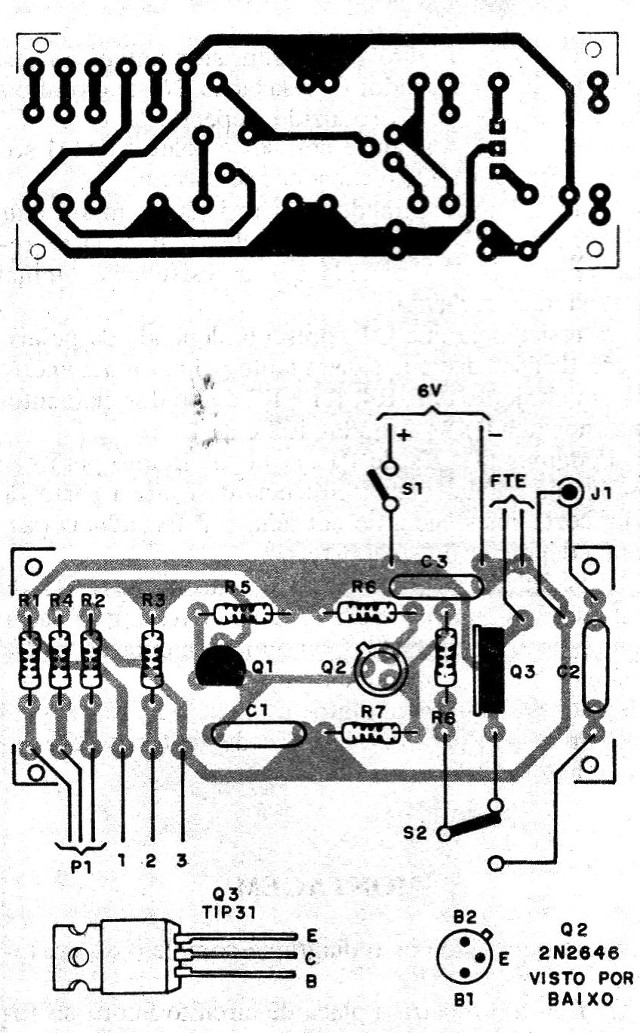

La figura 3 muestra la placa de circuito impreso sugerida para el montaje.
Los resistores usados pueden ser todos de ¼ W con cualquier tolerancia y los capacitores pueden ser de cualquier tipo, ya que el circuito no es crítico;
El transistor unijuntura sólo puede ser el 2N2646 y para Q1 podemos emplear cualquier NPN de uso y general;
Para Q3 debemos utilizar el TIP31 con un pequeño radiador de calor, ya que tiende a calentarse.
Este radiador debe tener al menos 3 x 3 cm, y el circuito admite alimentación de hasta 9 V, en cuyo caso tendremos un volumen de sonido mayor en la salida.
Para experimentos más críticos tales como en la versión de polígrafo o efecto Backster, el uso de fuente puede introducir inestabilidades y roncos, por lo que no se recomienda.
El altavoz puede ser cualquiera de 4 o 8 ohmios con tamaño que permita su instalación en la caja elegida.
En el exterior de la caja tenemos como controles sólo P1 y las llaves (S1 y S2). Para la entrada de las señales usamos bornes tipo plátano o de otro tipo.
PRUEBA Y USO
Para probar el aparato, basta colocar S2 en la posición que activa el altavoz interno y accionar S1.
Dependiendo de la posición de P1, debe haber emisión de sonido. Variando P1 debe haber cambio de frecuencia hasta el punto en que, haciéndose muy grave, el sonido para.
En este punto, sosteniendo dos hilos conectados a los terminales 1 y 2 debe haber emisión de sonido.
La conexión de sensores de humedad (dos pantallas separadas por un pedazo de tejido), de temperatura (termistor) o luz (LDR) debe efectuarse entre los puntos 1 y 2 y el ajuste del punto de funcionamiento en P1.

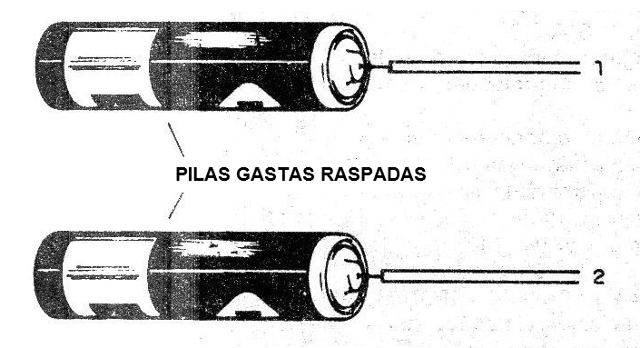

Para usar como polígrafo (detector de mentiras) utilice como electrodos dos pilas raspadas (gastadas) como muestra la figura 4, las cuales deben ser seguras firmemente por el interrogado.
Un aspecto importante del interrogatorio es que el interrogado debe estar convencido de que el aparato es infalible, pues así psicológicamente él tendrá problemas en mantener firmes las manos cuando se haga una pregunta embarazosa y él desea mentir!
Ajuste entonces P1 para no haber emisión de sonido e interroga a la persona. Las eventuales variaciones de la resistencia que pueden indicar una mentira son indicadas por la emisión de sonido del altavoz.
En la utilización con plantas el electrodo debe quedar entre hojas, y no debe estar apretado para no lastimar el vegetal. De vez en cuando cambie de posición los sensores y elija una planta con hojas gruesas y carnudas para tener mayor éxito.
Q1 - BC548 o equivalente - transistores NPN
Q2 - 2N2646 -transistor unijunción
Q3 - TlP31 o equivalente - transistores de potencia
FTE - altavoz de 4 u 8 ohms
S1 - interruptor simple
S2 - llave de 1 polo x 2 posiciones
B1 - 6 V - 4 pilas pequeñas
P1 - 1M - potenciómetro
J1 - jack (salida)
R1, R2 - 10 k x 1/8 W + resistores (marrón, negro, naranja)
R3, R4 - 100 k x 1/8 W - resistores (marrón, negro, amarillo)
R5, R8 - 1 k x 1/8 W - resistores (marrón, negro, rojo)
R6 - 470 ohms x 1/8 W - resistores (amarillo, violeta, marrón)
R7 - 100 ohms x 1/8 W - resistor (marrón, negro, marrón)
C1 - 47 nF - capacitor de cerámica
C2, C3 - 100 nF - capacitores cerámicos o de poliéster
Varios: placa de circuito impreso, caja para montaje, botón para el potenciómetro, pines y bornes banana, soporte para 4 pilas pequeñas, hilos, soldadura, etc.
