Utilizando un interruptor o más, accionados por la acción de campos magnéticos, podemos montar un simple, pero eficiente alarma contra ladrones o anunciador de visitas. Otras aplicaciones que involucran el disparo de alarmas o dispositivos electrónicos por la acción de imanes se pueden imaginar para este aparato.
Los reed-switches son interruptores de láminas que pueden ser accionados por la acción de campos magnéticos.
El campo magnético puede ser producido tanto por una bobina (solenoide) como por un imán permanente.

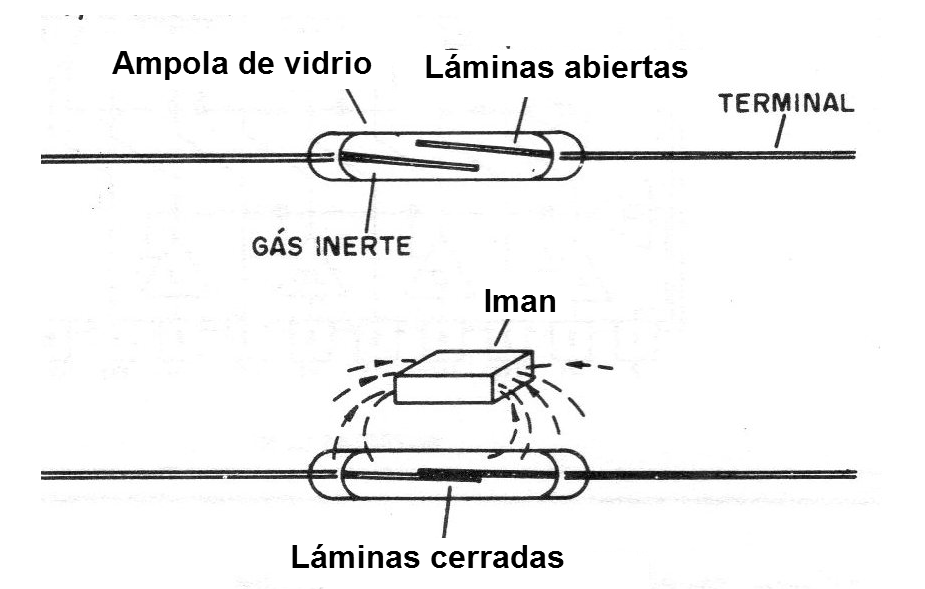

En la figura 1 tenemos el aspecto de un típico reed-switch como el que deberíamos usar en nuestro montaje.
Sin la acción del campo magnético, las láminas permanecen alejadas y el reed-switch abierto.
Ninguna corriente puede circular por el dispositivo. Con la aproximación de un imán o la aparición de un campo magnético, las láminas se atraen y se tocan cerrando el contacto eléctrico.
Normalmente los reed-switches de menor costo se fabrican para soportar corrientes de no más de 500 mA, lo que significa que no podemos usarlos para controlar directamente cargas de alto consumo como lámparas incandescentes, motores, cigarrillos, campanas, etc.
Sin embargo, nada impide que el reed-switch se utilice para activar un dispositivo intermedio que admite mayores corrientes.
Y lo que haremos en este proyecto.
Entonces daremos dos circuitos: uno que puede ser alimentado por la red de energía y otro por batería, ambos accionados por la acción de un imán
Colocando este imán en posición apropiada el movimiento de un objeto, puerta, ventana, bicicleta, etc., hará que el reed-switch sea activado y con él, la alarma.
Como funciona
Lo que hacemos en nuestra alarma es disparar un dispositivo de mayor capacidad de corriente a partir de una débil corriente, que el reed-switch puede controlar.
En nuestro caso, el dispositivo es un SCR del tipo 106 que puede soportar corrientes de hasta 4 A, lo que significa una gran capacidad de carga, tanto en la red de 110 V (440 W) como en la redita 220 V (880 W).
Con batería de 12 V esta capacidad es de 48 vatios.

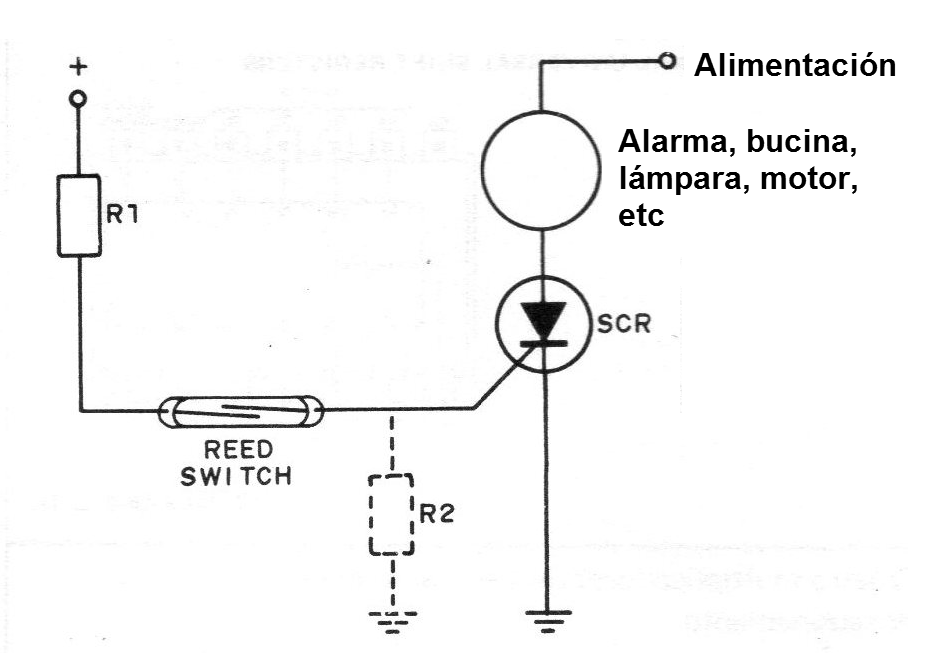

Brucinas, cigarras, lámparas y motores podrán ser activados por la simple aproximación de un imán. (figura 2)
Debemos observar que, existen diferencias en relación al comportamiento de los circuitos, cuando son alimentados por la red (corriente alterna) y por batería (corriente continua).
En la red, el aparato sólo permanece activado mientras el imán esté en contacto o cerca del reed-switch.
Al alejarse, el aparato se apaga inmediatamente>.
En la batería, bastará una aproximación o toque momentáneo en el reed-switch con el imán, para que el aparato sea activado y así permanezca indefinidamente, aunque el imán sea retirado.
Para rearmar es necesario apagar por un instante la fuente de alimentación.
El lector debe elegir su sistema.
En los dos casos debemos observar un hecho importante: en la condición de espera no existe prácticamente consumo de energía.
Montaje

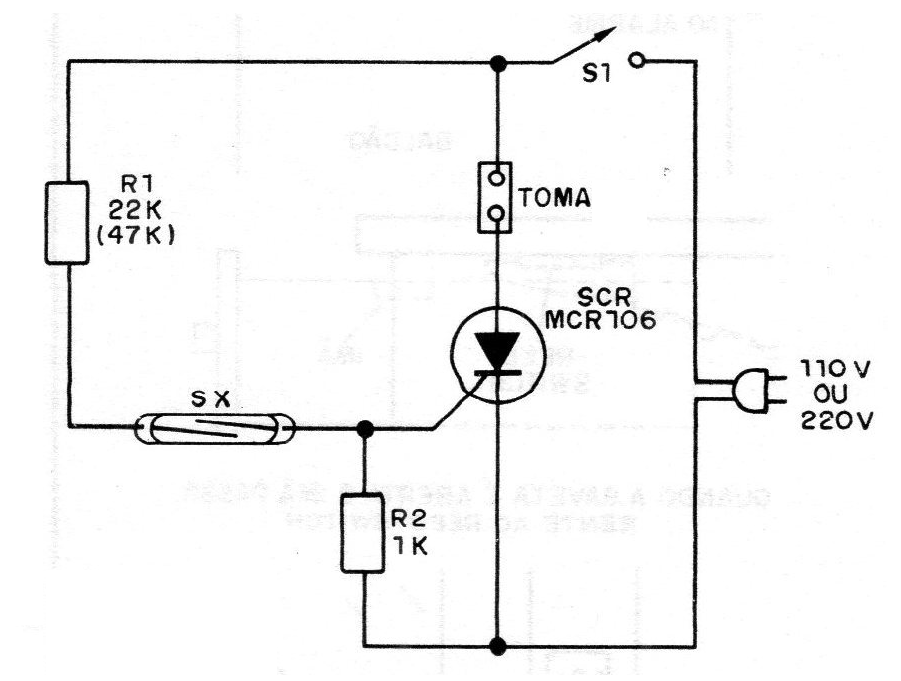

Comenzamos por el circuito alimentado por la red que se muestra en la figura 3.

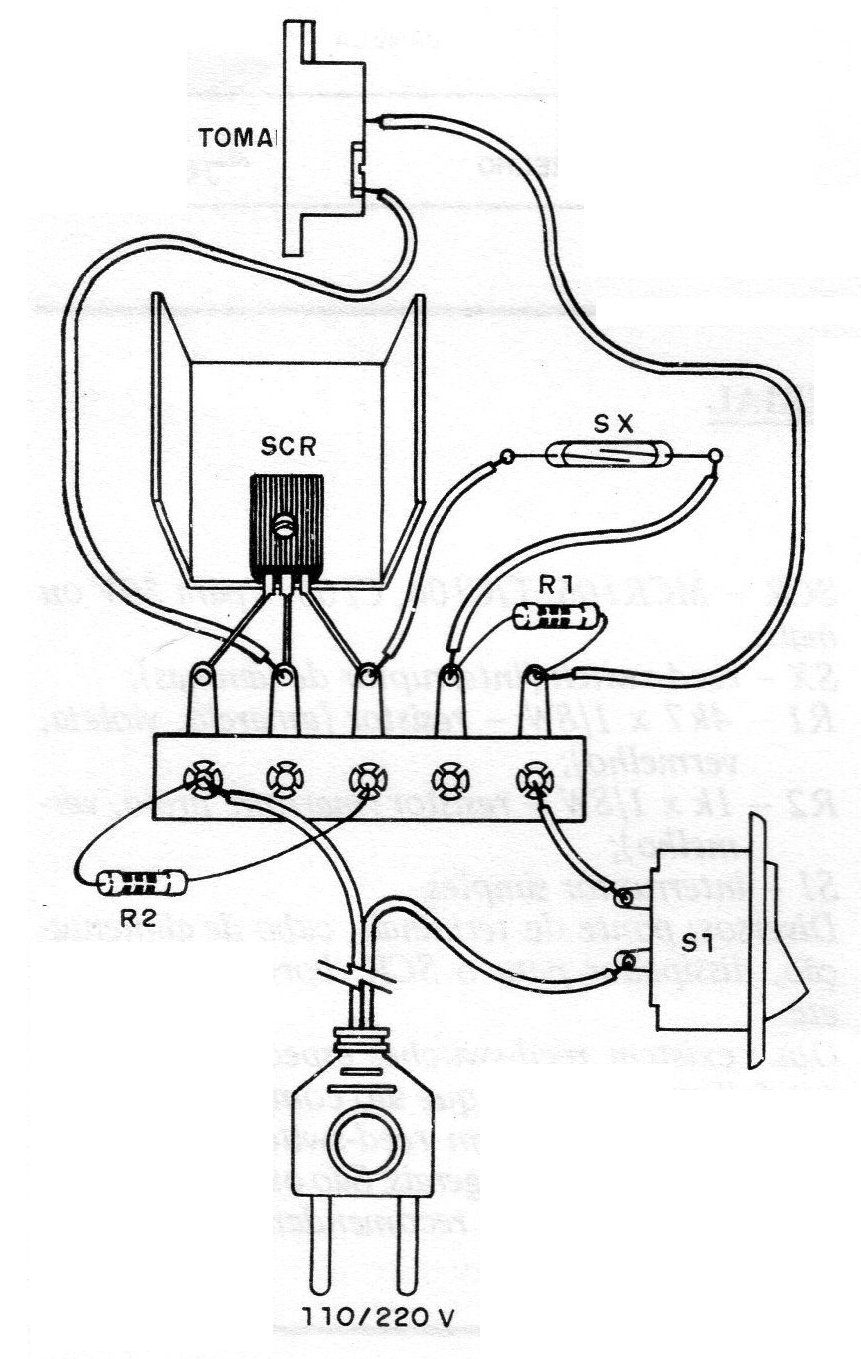

La versión montada en puente de terminales se da en la figura 4.
Se observa que el circuito de carga (cigarra, motor, lámpara, etc.) y conectado directamente al SCR siendo alimentado con la mitad de la potencia máxima (media onda), ya que el SCR es un control de media onda.

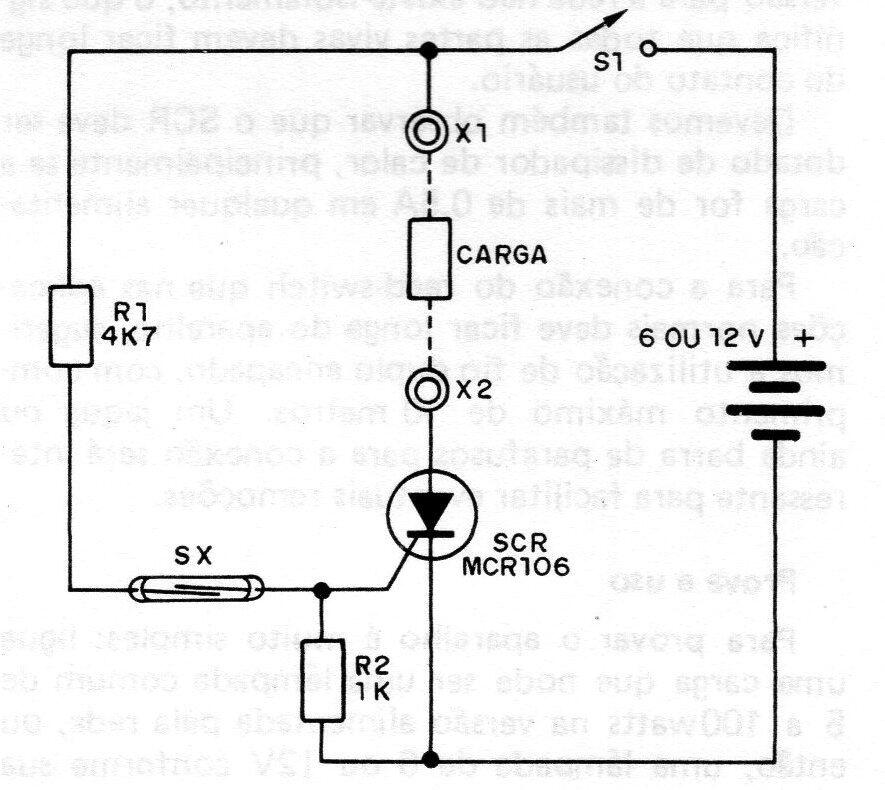

En la figura 5 tenemos el circuito alimentado por batería de 6 o 12V.

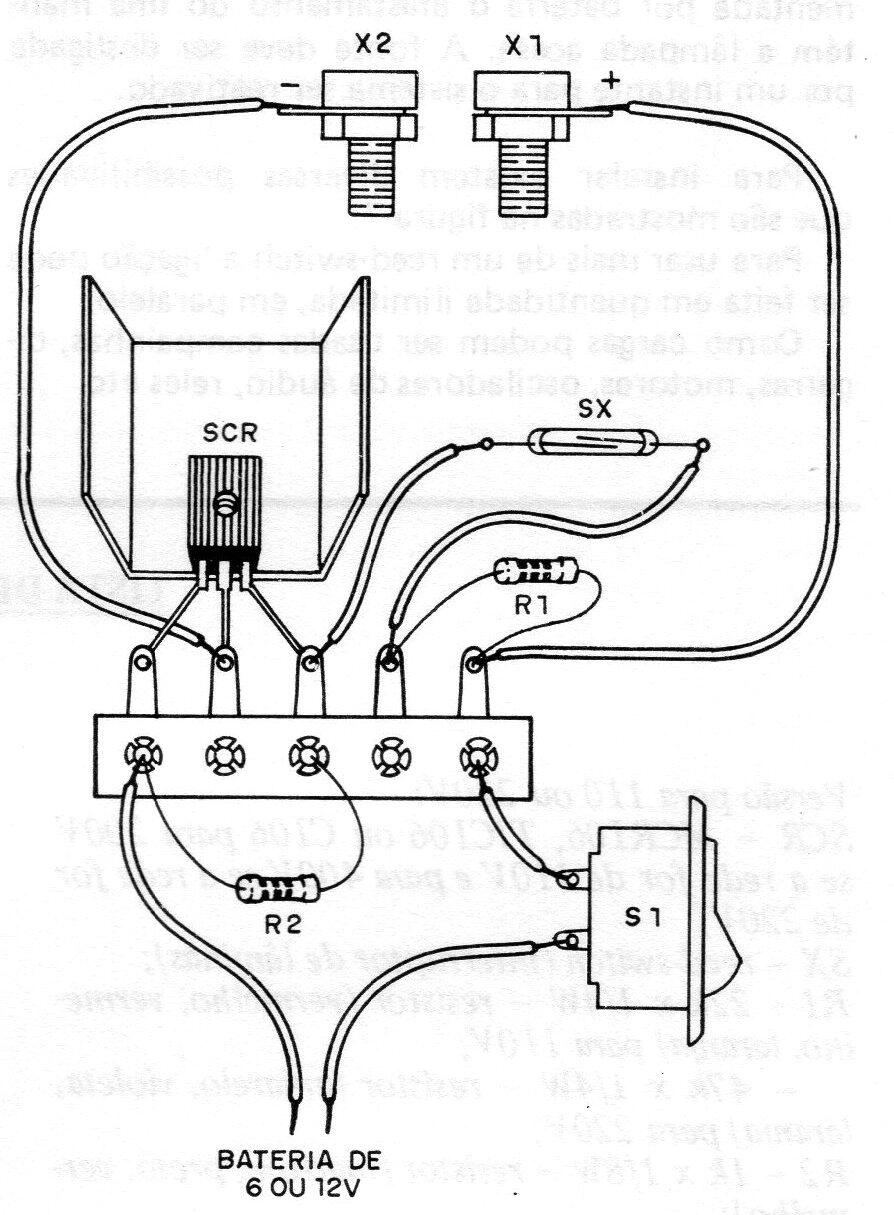

Su montaje en puente de terminales se da en la figura 6.
En esta versión debemos considerar que el aparato alimentado (carga) recibe sólo 2 Voltios a menos que lo normal, ya que esta es la caída que tenemos en el SCR.
Así, en el circuito de 12 V el aparato alimentado recibe aproximadamente 10 y en el circuito de 6 V recibe aproximadamente 4 V.
Los cuidados para el montaje son los tradicionales, debiendo el lector sólo considerar que en la versión para la red no existe aislamiento, lo que significa que todas las partes vivas deben permanecer lejos del contacto del usuario.
Debemos también observar que el SCR debe estar dotado de un disipador de calor, sobre todo si la carga es de más de 0,5 A en cualquier alimentación.
Para la conexión del reed-switch que en las aplicaciones normales debe quedar lejos del aparato, sugerimos la utilización de hilo doble encapado, con una longitud máxima de 10 metros.
Un conector o aún barra de tornillos para la conexión será interesante para facilitar eventuales remociones.
Prueba y uso
Para probar el aparato es muy sencillo: conecte una carga que puede ser una lámpara común de 5 a 100 vatios en la versión alimentada por la red, o bien, una lámpara de 6 o 12 V conforme a su batería.
Aproxime un pequeño imán (puede ser retirado de un viejo altavoz) del reed-switch.
El sistema debe activarse con el encendido de la lámpara. En la versión alimentada por la red, alejando el imán, la lámpara debe apagarse. En la versión alimentada por batería el alejamiento del imán mantiene la lámpara encendida.
La fuente debe apagarse por un instante para que el sistema se reactive.
Para utilizar más de un reed-switch la conexión se puede hacer en cantidad ilimitada, en paralelo.
Como cargas se pueden utilizar timbres, cigarrillos, motores, osciladores de audio, relés, etc.
Versión para 110 o 220 V:
SCR - MCR106, TIC106 o C106 a 200 V si la red es de 110V y de 400 V si la red es de 220 V;
SX - reed-switch (interruptor de láminas);
R1 - 22 k x ¼ W - resistor / rojo, rojo, laranjal para 110 V;
47 k x ¼ W - resistencia (amarillo, violeta, naranja a 220 V
R2 - 1 k x 1/8 W - resistor (marrón, negro, rojo)
S1 - interruptor simple.
Varios: puente de terminales, cable de alimentación, disipador para el SCR, cables, toma de fuerza, etc.
Versión para 6 o 12 V:
SCR - MCR106, TIC106, C106 - a 50 más
SX - reed-switch (interruptor de cuchillas);
R1 - 4k7 x 1/8 W - resistencia (amarillo, violeta, rojo);
R2 - 1 k x 1/8 W - resistor (marrón, negro, rojo);
S1 - interruptor simple.
Varios: puente de terminales, cable de alimentación, disipador para el SCR, bornes de conexión, etc.
