Describimos el montaje de un temporizador que posee una escala de tiempos lineales dada la presencia de un circuito de carga constante del capacitor de tiempo. Vea cómo montar este temporizador hasta 1 hora en este artículo.

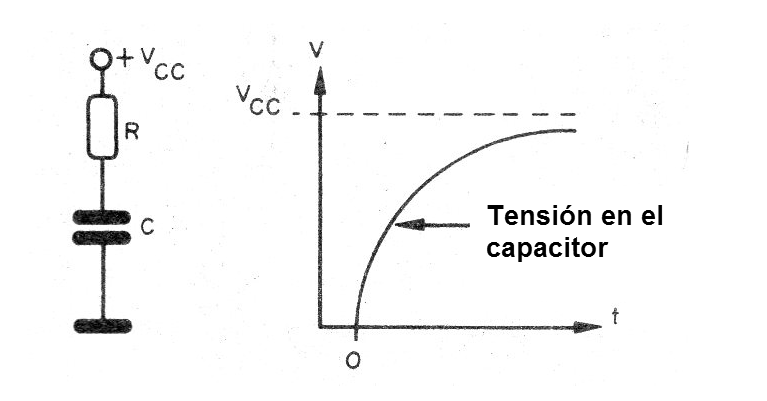

   Uno de los problemas que los circuitos temporizadores con configuración RC presentan es la no linealidad del proceso de carga del capacitor, como muestra la figura 1.



   Figura 1 - La carga exponencial del capacitor de tiempo
   Figura 1 - La carga exponencial del capacitor de tiempo | Haga click en la imagen para ampliar |





Esto significa una no linealidad del proceso de temporización que puede afectar la precisión del circuito.

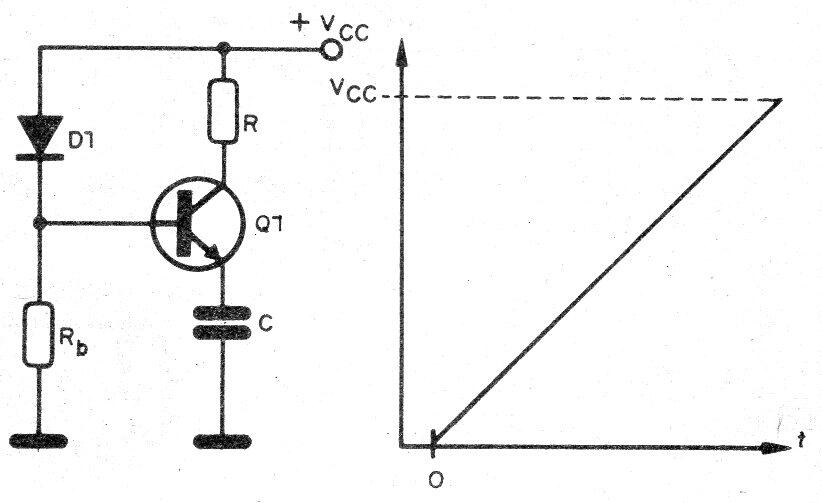

   Lo que hacemos en este proyecto es utilizar para el capacitor un circuito de carga con corriente constante, como muestra la figura 2.



   Figura 2 - Carga lineal del capacitor
   Figura 2 - Carga lineal del capacitor | Haga click en la imagen para ampliar |





Así, en nuestro proyecto, utilizamos una fuente de corriente constante para cargar el capacitor de tiempo de un oscilador de relajación con transistores unijunción.

   El disparo del unijunción produce un pulso que, a su vez, dispara el SCR que tiene por carga un relé para controlar una carga externa.

   El circuito utiliza transistores unijunción que es un componente que se está volviendo inusual, pero todavía tiene grandes ventajas por la simplicidad del proyecto.



   Montaje

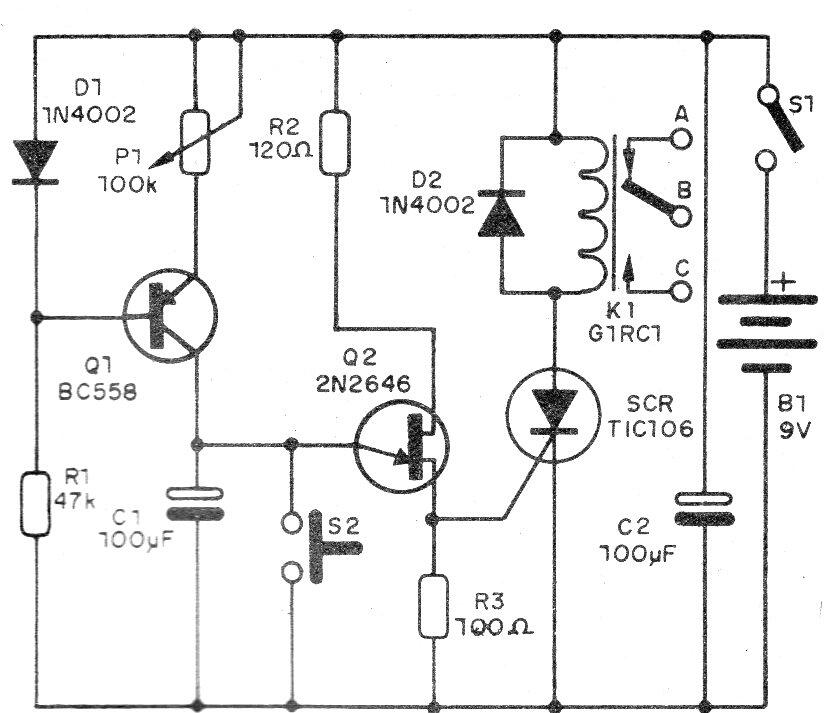

   En la figura 3 tenemos el diagrama completo del temporizador.



   Figura 3 - Diagrama del temporizador
   Figura 3 - Diagrama del temporizador | Haga click en la imagen para ampliar |

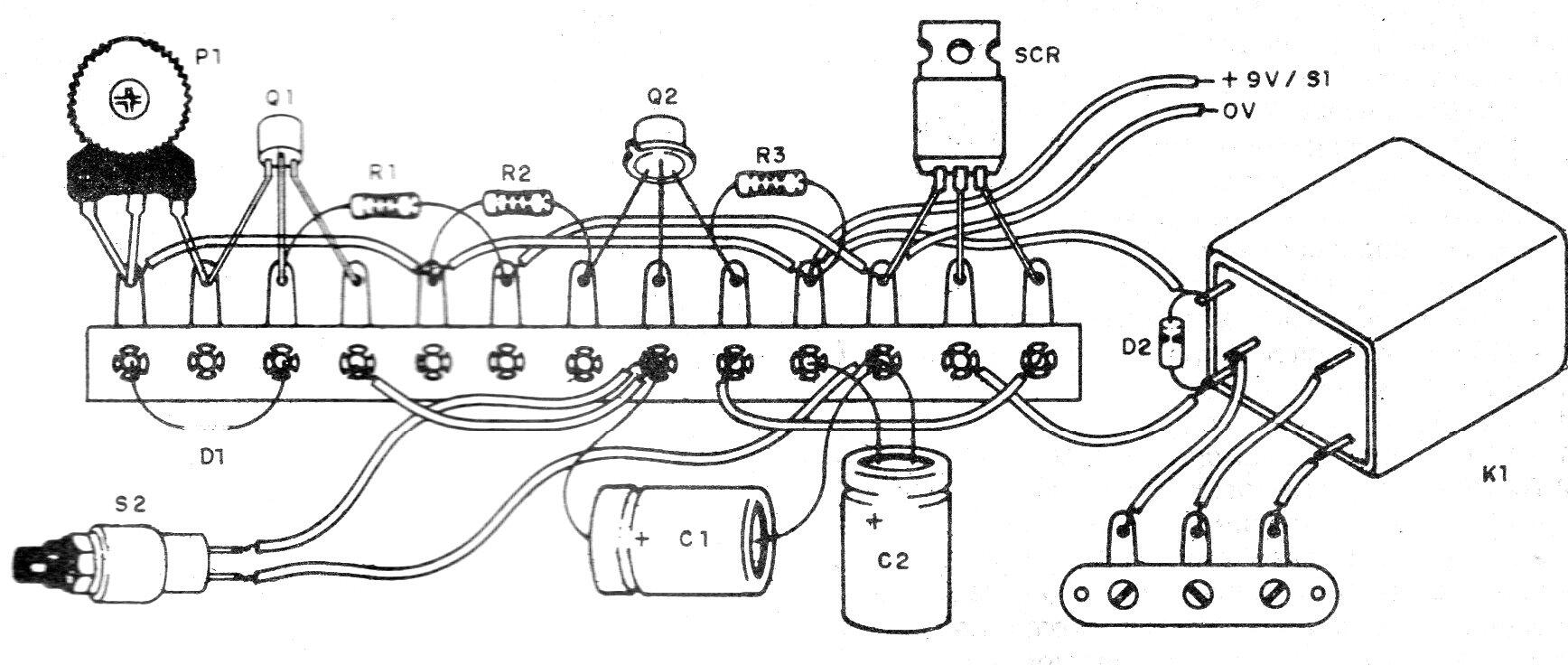

   Como el circuito es simple y no utiliza circuitos integrados, optamos por un montaje improvisado en puente de terminales, con la disposición mostrada en la figura 4.



   Figura 4 - Montaje en puente de terminales
   Figura 4 - Montaje en puente de terminales | Haga click en la imagen para ampliar |





Al realizar el montaje, observe las posiciones de los transistores y del SCR.

   Los resistores son de 1/8 W y el capacitor de tiempo de 12 V o más de buena calidad.

   Con el valor dado, la temporización es de unos minutos, pero puede ser ampliada con el aumento de este componente hasta un máximo de 1 000 uF y de P1 hasta un máximo de 1M.

    La alimentación de 9 V permite el uso de relés de 6 V, pues tenemos una caída de 2 V en el SCR.

   S1 tiene por finalidad descargar el capacitor después de una temporización, pues la carga residual haría que ella no partiera del cero.



Q1 - BC548 - transistores NPN de uso general

Q2 - 2N2646 - transistores unijuntura

SCR - TIC106 o MCR106 - cualquier sufijo

D1, D2 - 1N4148 - diodos de uso general

P1 - 100 k ohms - potenciómetro

S1 - Interruptor simple

S2 - Interruptor de presión NA

B1 - 9 V - batería o fuente

R1 - 47 k ohms x 1/8 W - resistor - amarillo, violeta, naranja

R2 - 120 ohms x 1/8 W - resistor - marrón, rojo, marrón

R3 - 100 ohms x 1/8 W - resistor - marrón, negro, marrón

C1, C2 - 100 uF - electrolítico



Varios:

Puente de terminales, caja para montaje, hilos, soldadura, etc.
