Los tiempos hasta cerca de 1 hora en tres escalas se pueden obtener de este circuito temporizador con SCR. La configuración es tradicional antigua con SCR y transistores unijunción, pero se puede montar con facilidad y pocos gastos.

   Describimos el montaje de un temporizador de uso general con pocos componentes que puede ser alimentado por pilas o fuente.

   Los intervalos se eligen en tres escalas con un máximo que se aproxima a una hora, pero puede ampliarse con capacitores de buena calidad de valores más grandes.

   El circuito dispara un relé que controla una carga externa.

   En nuestro caso utilizamos un relé de 2 A de contactos, pero pueden ser empleados relés mayores.

   El circuito tiene traba, disparando y quedando en este estado hasta ser rearmado, lo que se hace apagando y conectando nuevamente la alimentación.

   Observe que, debido a la carga residual del capacitor de tiempo, en el rearme, el tiempo programado es menor.

   Para una descarga completa es conveniente añadir un interruptor de presión en paralelo con los capacitores.

   Se utilizará después del rearme para que la siguiente temporización parta de cero.



   Como funciona

   En la temporización un capacitor se carga por el potenciómetro de tiempo y R1 hasta el punto de disparo del transistor unijunción.

   Con el disparo se produce un pulso que se aplica a la conducción del SCR, llevándolo a la conducción.

   La carga del SCR es el relé que controla la carga externa.

   Recordamos que el SCR presenta una caída de tensión de 2 V aproximadamente, lo que significa que en la alimentación con 6 V se debe utilizar un relé de 5 V.

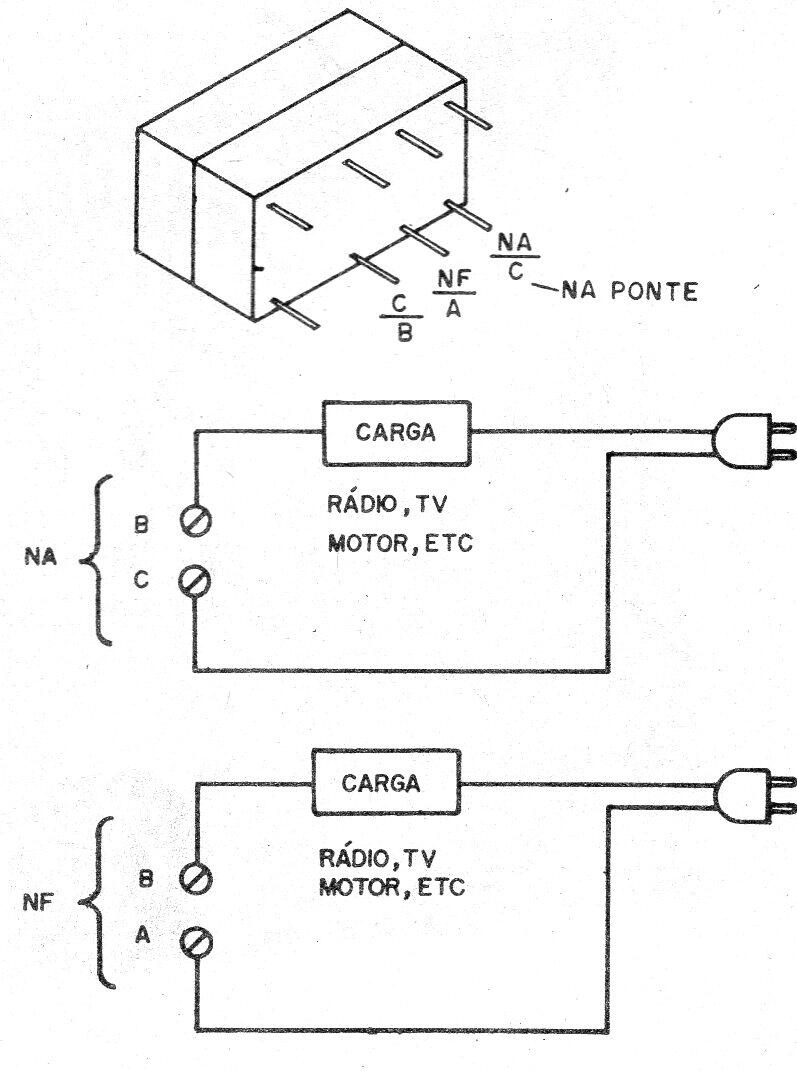

    El circuito tiene un monitor de LED y las cargas se conectan como se muestra en la figura 1.





   Figura 1 - Conexión de las cargas para encender o apagar
   Figura 1 - Conexión de las cargas para encender o apagar | Haga click en la imagen para ampliar |





Montaje

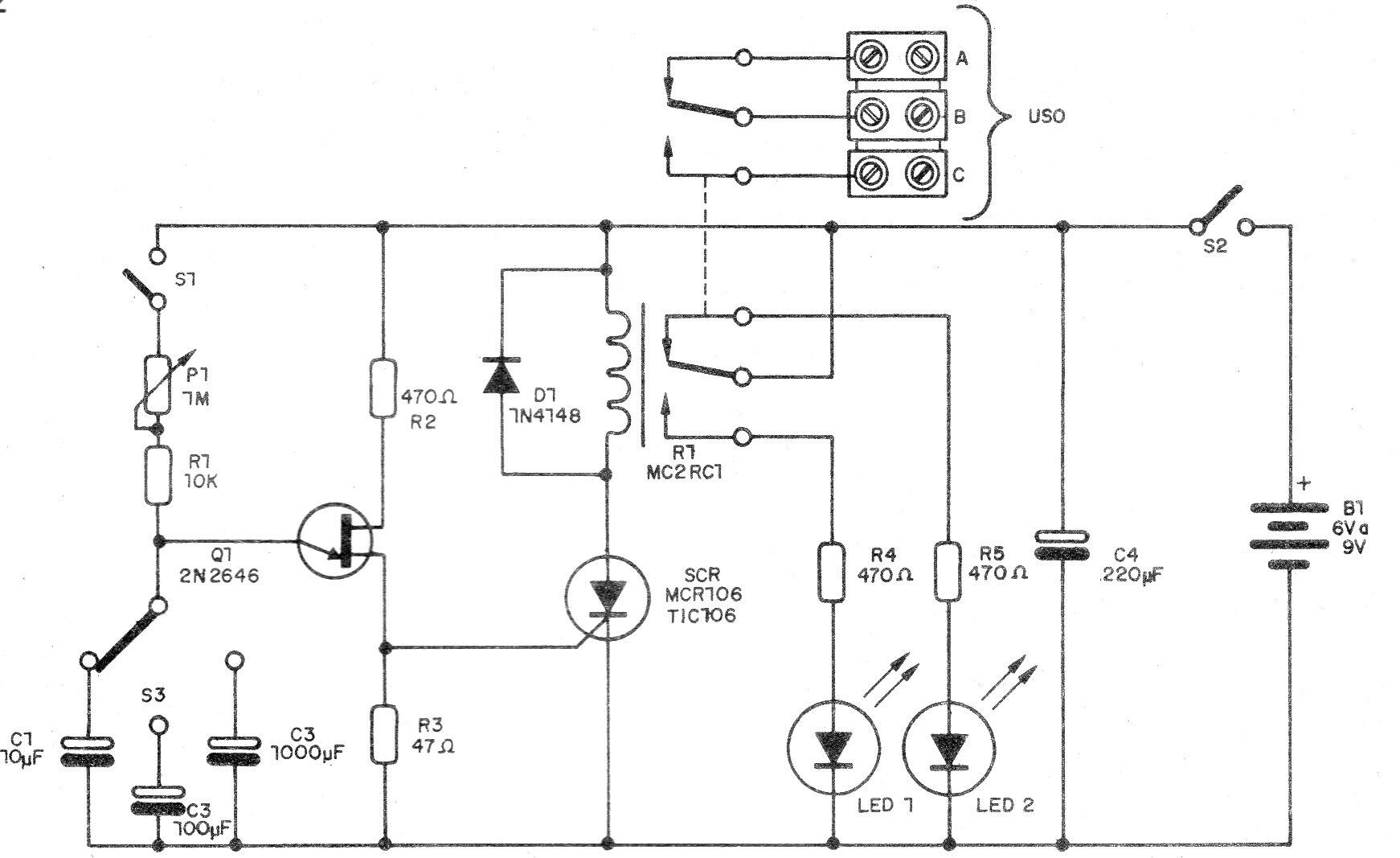

   En la figura 2 tenemos el diagrama completo del temporizador.



   Figura 2 - Diagrama del temporizador
   Figura 2 - Diagrama del temporizador | Haga click en la imagen para ampliar |

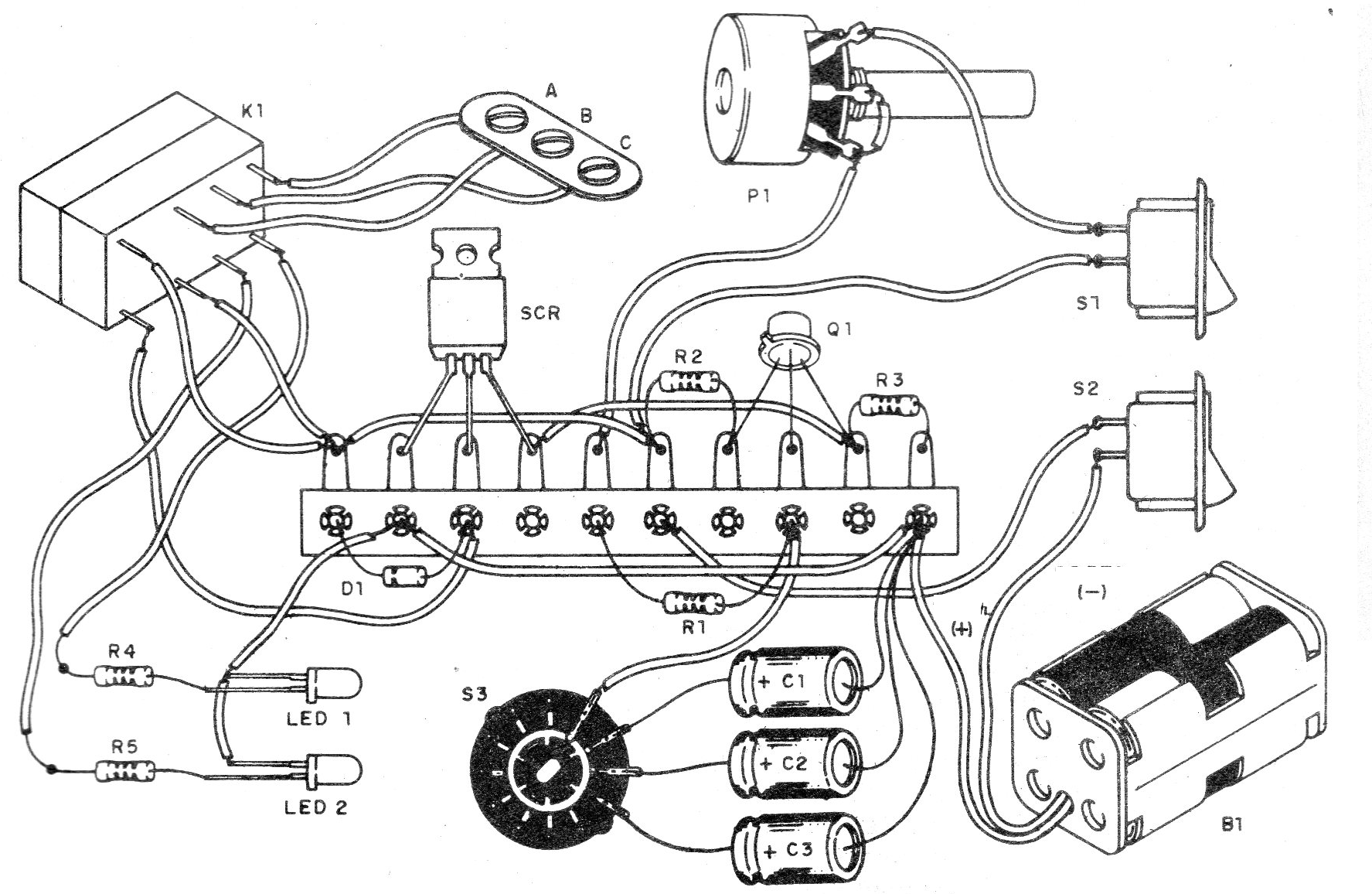

Como se trata de montaje simple, sin circuitos integrados, podemos hacer el montaje sobre la base de un puente de terminales, como muestra la figura 3.





Figura 3 - Montaje en puente de terminales
Figura 3 - Montaje en puente de terminales | Haga click en la imagen para ampliar |



   En el montaje, observe las posiciones del transistor unijuntura y del SCR.

   Los resistores son de 1/8 W y los relés pueden tener disposiciones diferentes para los terminales de contactos, según el tipo utilizado.

   Los capacitores electrolíticos de temporización deben ser de buena calidad, pues fugas afectan el funcionamiento.

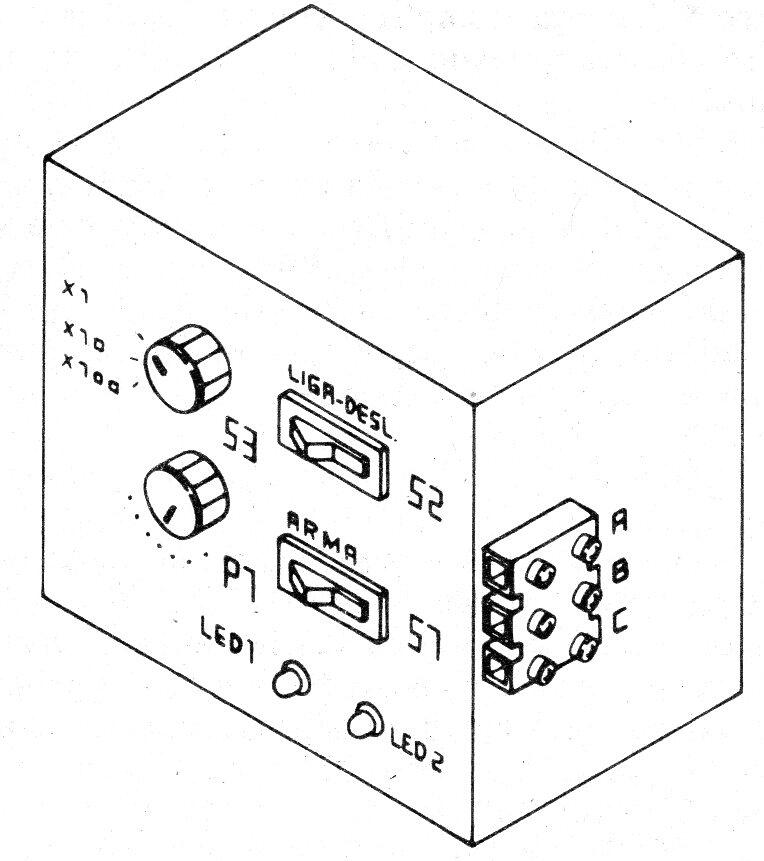

    En la figura 4 tenemos una sugerencia de caja para montaje.



   Figura 4 - Caja para montaje
   Figura 4 - Caja para montaje | Haga click en la imagen para ampliar |



   La calibración de las escalas se puede realizar sobre la base de un reloj o un cronómetro común.



Q1 - 2N2646 - transistor unijuntura

SCR - TIC106 - SCR con cualquier sufijo

LED1, LED2 - LEDs comunes de cualquier color

D1 - 1N4148 - diodo de uso general

K1 - Relé con bobina de 50 a 100 mA - 5 a 12 V

B1 - 6 a 12 V - baterías, pilas o fuente

P1 - 1 M ohms - pote

S1, S2 - Interruptores simples

S3 - Llave de 1 polo x 3 posiciones

C1 - 10 uF x 12 V - electrolítico

C2 - 100 uF x 12 V - electrolítico

C3 - 1 000 uF x 12 V - electrolítico

R1 - 10 k ohms x 1/8 W - resistor - marrón, negro, naranja

R2, R4, R5 - 470 ohms x 1/8 W - resistor - amarillo, violeta, marrón

R3 - 47 ohms x 1/8 W - resistor - amarillo, violeta, negro



Varios:

Puente de terminales, fuente o pilas, caja para montaje, hilos, soldadura, etc.
