Esta es la versión electrónica del antiguo juego de la patata caliente. En la versión electrónica tenemos una cajita que debe ser pasada de mano en mano rápidamente, pues en determinado instante su temporizador dispara y quien esté sosteniendo en aquel momento lleva un hermoso choque!
Es claro que el choque es inofensivo y el juego debe ser hecho en un lugar con el suelo acolchado, pues ciertamente quien llevará el choque va a soltar la cajita que contiene el circuito.
La alimentación es hecha por pilas y el choque de poco más de un centenar de voltios es inofensivo por la baja corriente producida.
Por supuesto, las personas que tienen marcapasos no deben participar.
Como funciona
En el inicio de la partida un jugador aprieta S1 y entonces la cajita debe ser pasada rápidamente de mano en mano entre los jugadores dispuestos en un círculo.
El temporizador con dos transistores inhibe el circuito por un tiempo determinado por R1 y C1, del orden de algunas decenas de segundos.
El final de la temporización, el oscilador formado por Q3 y Q4 entra en acción, aplicando una señal en el bobinado de baja tensión del transformador T1.
De esta forma, aparece en el devanado de alta tensión una tensión elevada que, aplicada a electrodos en la cajita causan choque en quien esté sosteniendo.
Para rearmar basta presionar S1 nuevamente.
Para apagar, las pilas deben ser retiradas del soporte o se puede añadir un interruptor en serie con la alimentación.
Montaje

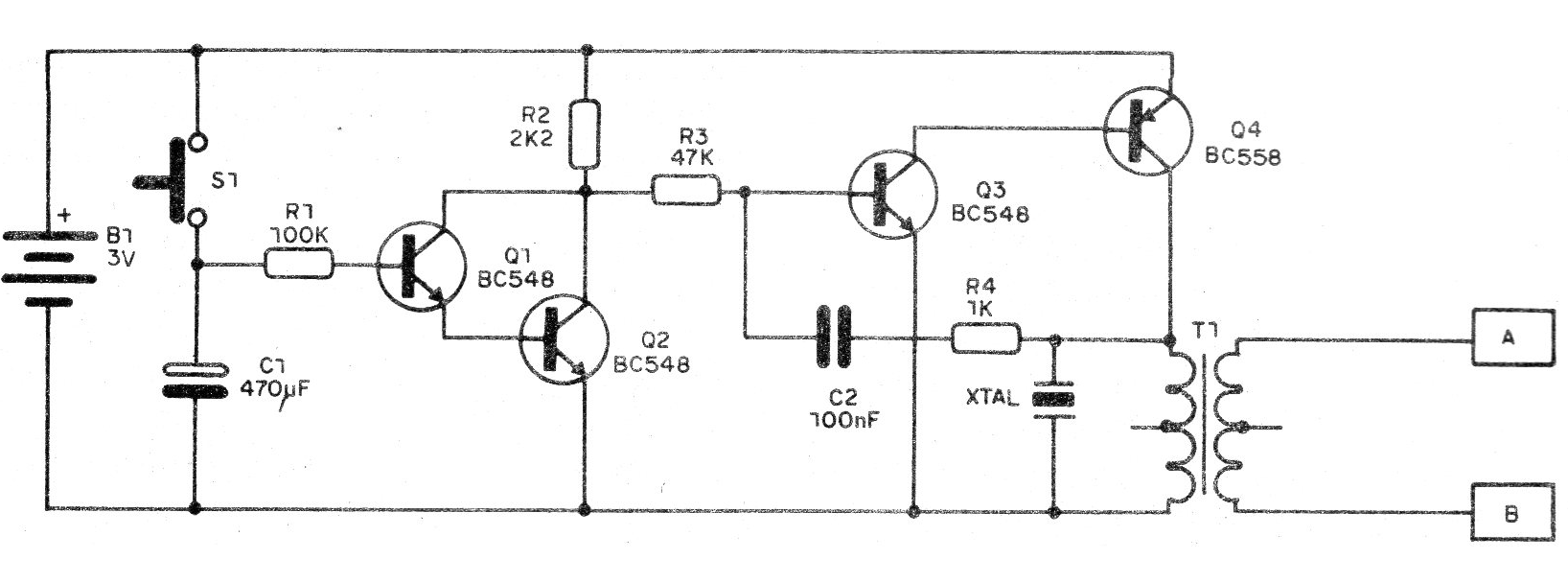

En la figura 1 tenemos el diagrama completo del aparato.

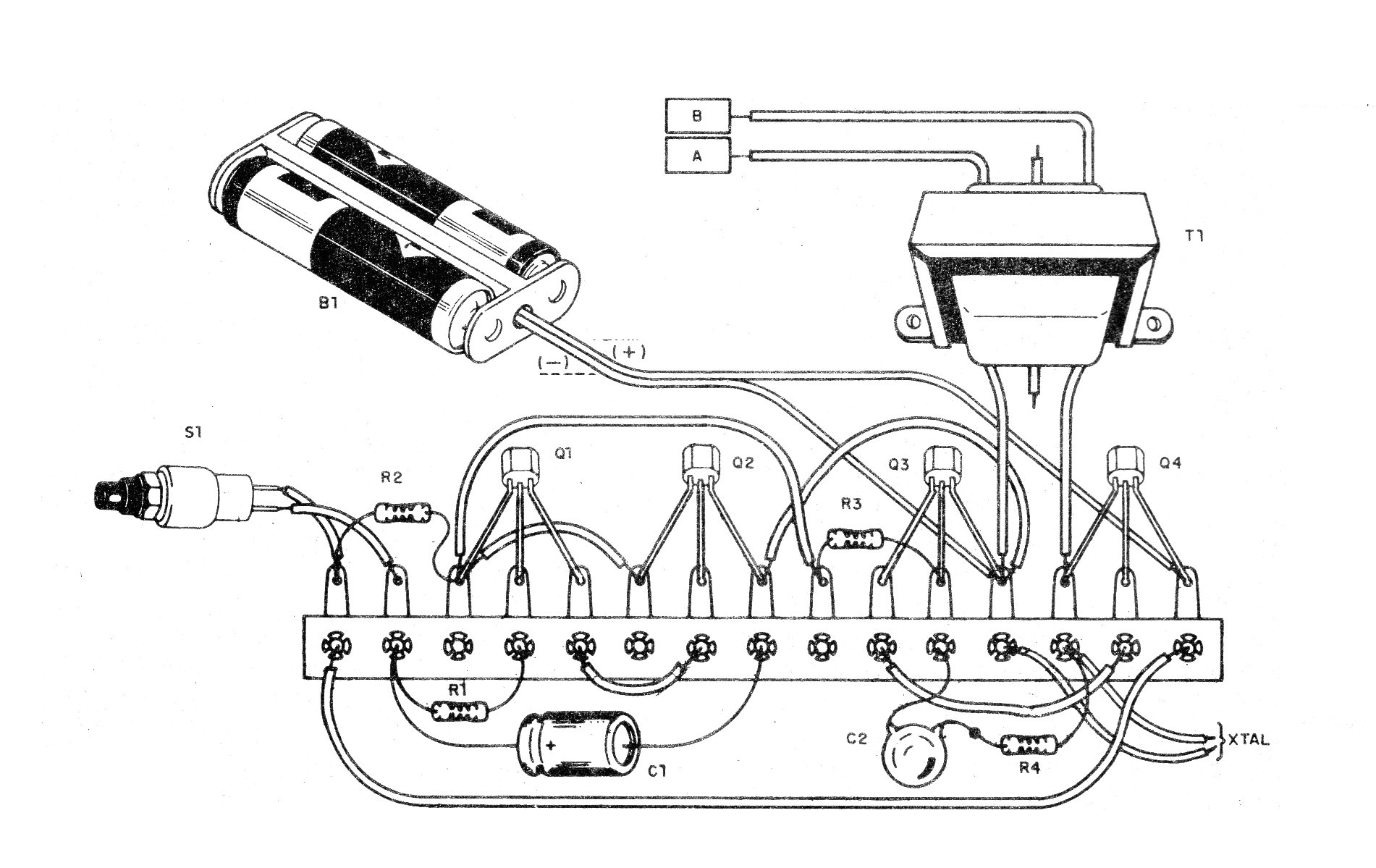

Como se trata de circuito muy simple y no crítico, mostramos su implementación en un puente determinados en la figura 2.
El transformador tiene un primario de 110 V o 220 V y secundario de 5 a 12 V con corriente de 100 mA a 250 mA.
De preferencia a un transformador muy pequeño, para que la caja no quede muy pesada.
En el montaje, observe las posiciones de los transistores.

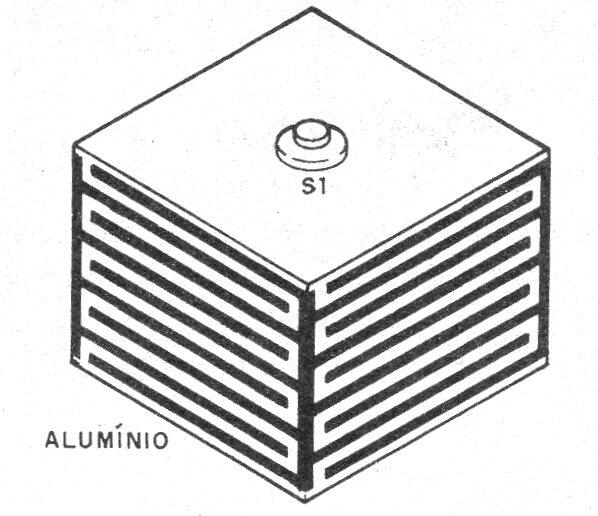

Los electrodos se fabrican con papel aluminio adherido en la caja, en una disposición como la mostrada en la figura 3.
Para probar sin choques, puede utilizar una lámpara de neón conectada a la salida.
Presione S1 y espere.
Después de algún tiempo la lámpara neón debe encenderse indicar la producción de alta tensión.
Q1, C2, Q3 - BC548 - transistores NPN de uso general
Q4 - BC558 - transistores PNP de uso general
T1 - Transformador - ver texto
B1 - 6 V - 4 pilas pequeñas
S1 - Interruptor de presión NA
R1 - 100k ohms x 1/8 W - resistor - marrón, negro, amarillo
R2 - 2k2 ohms x 1/8 W - resistor - rojo, rojo, rojo
R3 - 47 k ohms x 1/8 W - resistor - amarillo, violeta, naranja
R4 - 1k x 1/8 W-resistor - marrón, negro, rojo
C1 - 470 uF x 6 V - electrolítico
C2 - 100 nF - poliéster o cerámico
Varios:
Puente de terminales, soporte de pilas, caja para montaje, hilos, soldadura, electrodos, etc.
