Los SCR de la serie 106 y otros de corriente en el rango de 3 a 8 ampères se utilizan en una gran cantidad de aplicaciones prácticas. Tener información sobre estos componentes es algo que puede ser de gran utilidad para nuestros lectores.
Existen varios SCRs de bajo costo para control de cadenas en el rango de 3 a 8 amperios que se pueden utilizar en gran cantidad de proyectos que incluyen controles de motores, dimmers, temporizadores, alarmas, etc.
Los SCRs siguientes a continuación con sus características son los más comunes no sólo en los proyectos que publicamos pero en una gran cantidad de equipamientos comerciales.
TIC106
Esta es una serie de SCRs de Texas Instruments (y también fabricada por algunas otras empresas) destinados al control de corrientes de hasta 3 amperios en circuitos con tensiones de 30 a 400 volts.
Vrrm (Tensión máxima)
TIC106Y ........ 30 V
TIC106F ........ 50 V
TIC106A ....... 100 V
TIC106B ....... 200 V
TIC106C ....... 300 V
TIC106D ....... 400 V
TIC106E ....... 500 V
TIC106M ....... 600 V
Corriente máxima rms (It) .............. 3,2 A (todos)
Corriente de disparo (Igt) ............ 200 uA (tip.) (Todos)
Corriente de mantenimiento (Ih) ........... 8 mA (todos)
MCR106
Este es un SCR bastante común de Motorola para corrientes de 4 amperios que pueden emplearse básicamente en las mismas aplicaciones en las que se utiliza el TIC106.
Vrrm (tensión máxima)
MCR106-1 ........ 30 V
MCR106-2 ....... 60 V
MCR106-3 ....... 100 V
MCR106-4 ....... 200 V
MCR106-6 ....... 400 V
MCR108-8 ....... 800 V
Corriente máxima (It) ................... 4 A (todos)
Caída de tensión en conducción (Vtm) ...... 2 V (todos)
Corriente de disparo (Igt) ............ 500 uA (todos)
Corriente de mantenimiento (Ih) ........... 5 mA
Los equivalentes comunes de la misma serie son:
IR106 - International rectifier
C106 - General Electric
TIC126
Este es otro SCR de bajo costo para uso general con una corriente de hasta 12 amperios con tensiones en el rango de 50 a 600 V.
Vrrm (tensión máxima)
TIC126F ....... 50 V
TIC126A ....... 100 V
TIC126B ....... 200 V
TIC126C ....... 300 V
TIC126D ....... 400 V
TIC126E ....... 500 V
TIC126M ....... 600 V
Corriente máxima (DC) ................... 12 A
Corriente de disparo (Igt) ............... 20 mA
Corriente de mantenimiento (Ih) ............ 70 mA

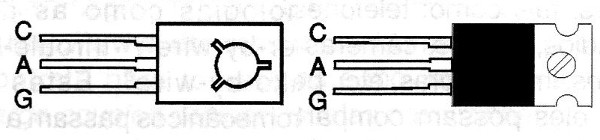

En la figura 1 tenemos los envoltorios con la identificación de los terminales para estos componentes.
CIRCUITOS PRÁCTICOS
Los circuitos de datos siguientes pueden emplear SCR a 200 V si su alimentación se efectúa con 110 V y 400 V si la alimentación se realiza con una tensión de 220 V.
a) Dimmer

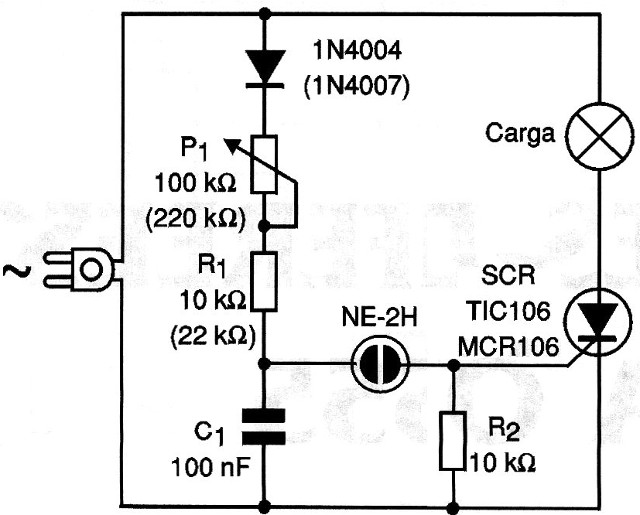

En la figura 2 tenemos un dimmer simple de media onda para lámparas incandescentes comunes o pequeños calentadores (hierro de soldadura, calentadores de acuario, invernaderos, etc.).
El SCR debe montarse en un radiador de calor si la corriente de carga es superior a 500 mA.
Eventualmente el condensador debe tener su valor cambiado de modo que se obtenga un control en la banda completa de giro del potenciómetro.
En este proyecto se utilizó una lámpara de neón como elemento de disparo, pero podemos partir para una configuración más moderna usando un diac.

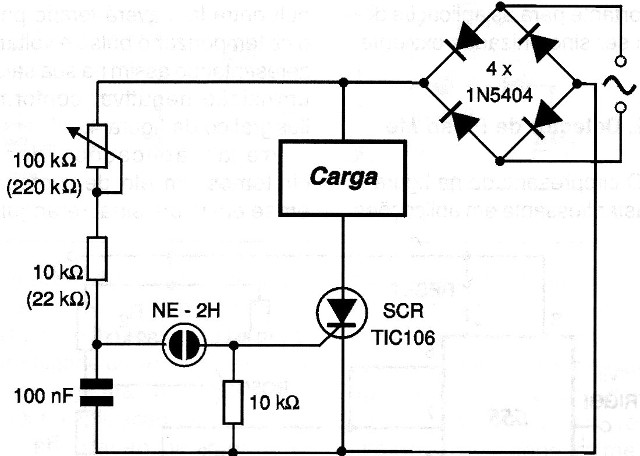

Para un control de onda completa podemos utilizar un puente de diodos, como muestra la figura 3.
Los diodos deben tener corriente y tensión de acuerdo con la potencia de la carga controlada.
Para las corrientes de carga de hasta 1 ampères en red de 110 V se pueden utilizar los 1N4004 y para la red de 220 V los 1N4007. El SCR debe estar dotado de un radiador de calor.
b) Pisca-Pisca
Un sistema de señalización para lámparas incandescentes de hasta 100 watts se muestra en la figura 4.
El potenciómetro sirve de control de frecuencia. El resistor en serie con la lámpara neón determina el tiempo de descarga del condensador y con ello el tiempo de duración del parpadeo.
En este caso también es posible utilizar un puente de diodos para obtener un control de potencia de onda completa.
