Sin utilizar componentes difíciles o circuitos integrados, este circuito acciona una lámpara con un toque la mantiene encendida por intervalos de unos segundos a unos minutos. Un circuito ideal para balcones, corredores y otros lugares que necesitan de iluminación por cortos intervalos de tiempo.

   Describimos un circuito simple que a través de un sensor de tacto acciona una lámpara incandescente por un intervalo de tiempo ajustable.

   Las lámparas incandescentes ya están cayendo en desuso, pero todavía podemos encontrar tipos de baja potencia que se pueden utilizar en este circuito.

   Desafortunadamente no funcionará con otros tipos de lámparas.

   Como el circuito utiliza SCRs es de media onda, es decir, la lámpara se enciende con la mitad de la potencia nominal, pero esto se puede resolver con una puente de diodos, como se muestra en la figura 1.

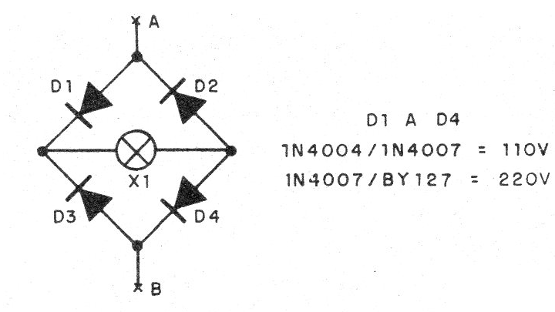

   Figura 1 - El control de onda completa
   Figura 1 - El control de onda completa



   La potencia máxima recomendada es de 100 W en la red de 110 V y 200 W en la red de 220 V.

   La potencia ideal está entre 25 y 40 W para iluminación de vestíbulos, corredores y halls de entrada.

   En el funcionamiento, un toque en el sensor dispara SCR1 que luego carga C1 a punto de hacer que la lámpara de neón se encienda y dispare SCR2.

   Después de quitar el tacto, el SCR1 se apaga, pero el capacitor continúa descargando a través de R1 y así manteniendo el SCR disparado, con la lámpara encendida.

   El tiempo que la lámpara permanece encendida depende de C1.



Montaje

   En la figura 2 tenemos el diagrama completo del aparato.

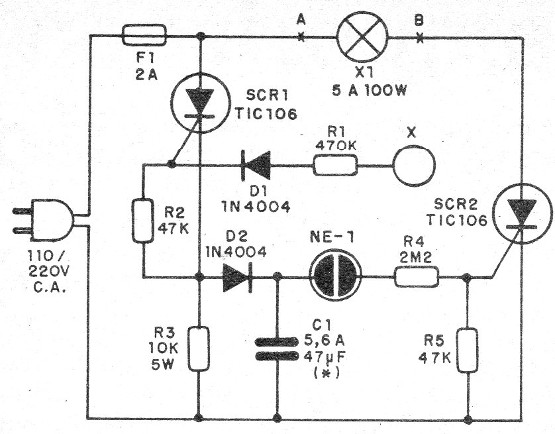

   Figura 2 - Diagrama del sensor de tacto
   Figura 2 - Diagrama del sensor de tacto



   La placa de circuito impreso para el montaje se muestra en la figura 3.

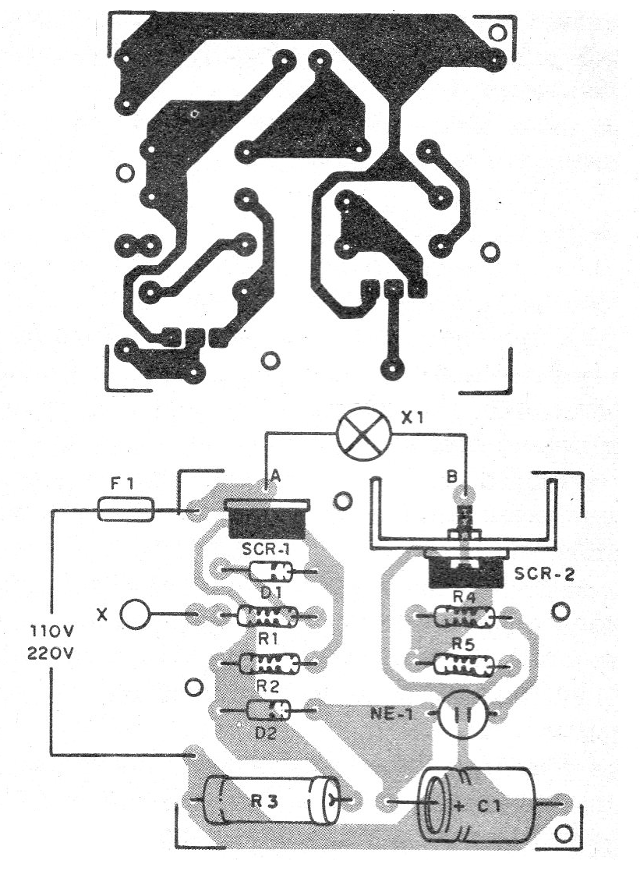

   Figura 3 - Placa para el montaje
   Figura 3 - Placa para el montaje



   El SCR1 no necesita disipador y SCR2 sólo necesitará disipador con lámparas de más de 40 W.

   En el montaje, observe la posición de los SCR y la polaridad de los diodos.

   El capacitor debe ser un electrolítico para 200 V por lo menos, si la red es de 110 V y 350 V si la red es de 220 V.

   Los resistores son de 1/8 W con cualquier tolerancia, excepto R3 que es de 5 W.

   La lámpara de neón es común y el sensor consiste en una placa de metal que debe ser tocada o dos para el tacto simultáneo en los casos de menor sensibilidad, como muestra la figura 4.

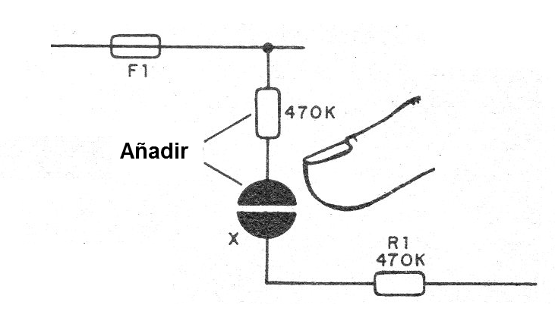

   Figura 4 - El sensor
   Figura 4 - El sensor



   Para probar, encienda el aparato y toque el sensor.

  Si no hay el disparo gire de 180 grados el enchufe en la toma.



SCR1, SCR2 - TIC106B o D según la red de energía

D1, D2 - 1N4004 o 1N4007 según la red

NE-1 - lámpara de neón común

X1 - Lámpara incandescente - ver texto

X-sensor - ver texto

F1 - 1 A-fusible

R1 - 470 k ohms - resistor - amarillo, violeta, amarillo

R2, R5 - 47 k ohms - resistores - amarillo, violeta, naranja

R3 - 10 k ohms x 5 W-resistor de hilo

R4 - 2M2 ohms - resistor - rojo, rojo, verde

C1 - 5,6 uF a 47 uF - capacitor electrolítico, ver texto

Varios:

Placa de circuito impreso, cable de alimentación, hilos, soldadura, etc.
