Este circuito es un sensible detector de metales que se puede utilizar para registrar una persona, detectando la presencia de armas. El circuito se basa en las alteraciones que un objeto de metal produce al penetrar en un campo magnético de un imán.

     Pasando un sensor sobre un objeto, como un maletín, si contiene objetos metálicos en su anterior, la alteración en el campo magnético será suficiente para permitir su detección por el circuito que presentamos.

   Con ello, el circuito dispara un monoestable 555 que acciona por un breve intervalo de tiempo un oscilador de audio.

   Tenemos entonces la emisión de una señal sonora de alarma.

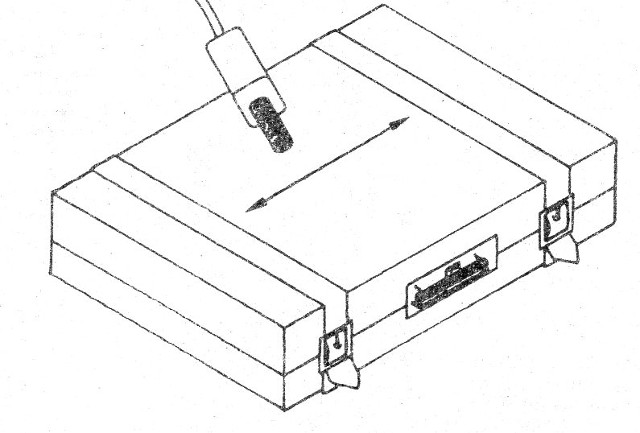

   En la figura 1 se ilustra el modo de usar el detector, pasando el sensor sobre una maleta.



   Figura 1 - Uso del sensor
   Figura 1 - Uso del sensor

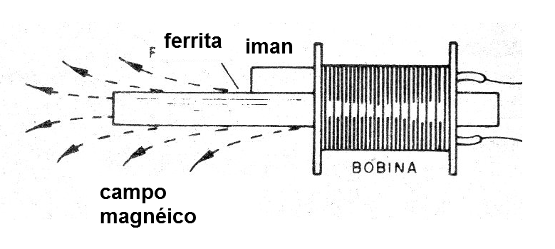

   El sensor consiste en una bobina alrededor de un bastón de ferrita y para crear el campo magnético de la percepción, un pequeño imán se sujeta en el conjunto en la forma indicada en la figura 2.



    Figura 2 - El sensor
    Figura 2 - El sensor



   Cuanto más espiras tenga la bobina, más sensible será el circuito.

   Recomendamos enrollar de 1 000 a 5 000 espiras de hilo bien fino o bien aprovechar un carrete de dispositivo que ya tenga esa bobina como, por ejemplo, una cigarra residencial.

   El circuito funciona con un amplificador operacional de alta ganancia en su entrada.

   La señal de este amplificador se aplica a un transistor amplificador que dispara un 555 en la versión monoestable.

    El tiempo de timbre de la alarma es dado por este circuito, fijado por R8, que puede ser alterado en una amplia gama de valores.

    La salida del 555 controla un pequeño oscilador de audio con dos transistores cuya frecuencia depende de R7 y del capacitor C3.

   Estos componentes también se pueden cambiar en una amplia gama de valores.



Montaje

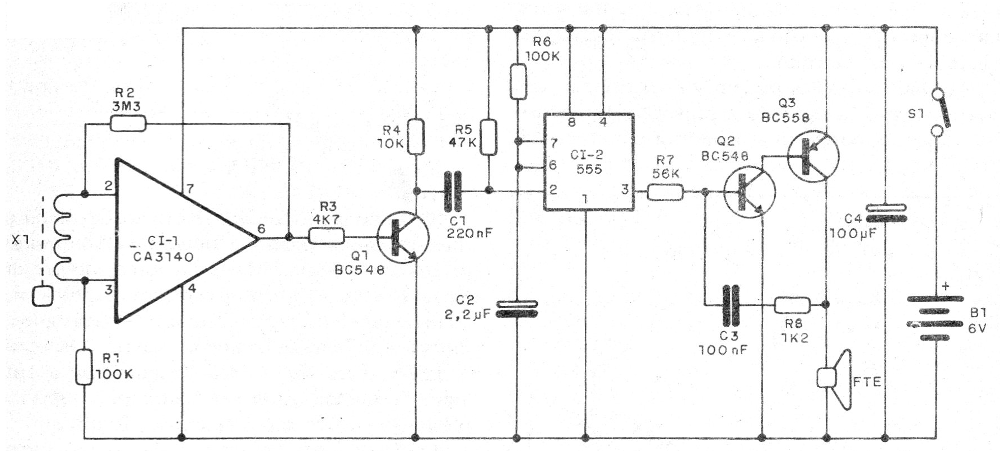

   En la figura 3 tenemos el diagrama del detector de armas.



   Figura 3 - Detector de armas
   Figura 3 - Detector de armas | Haga click en la imagen para ampliar |

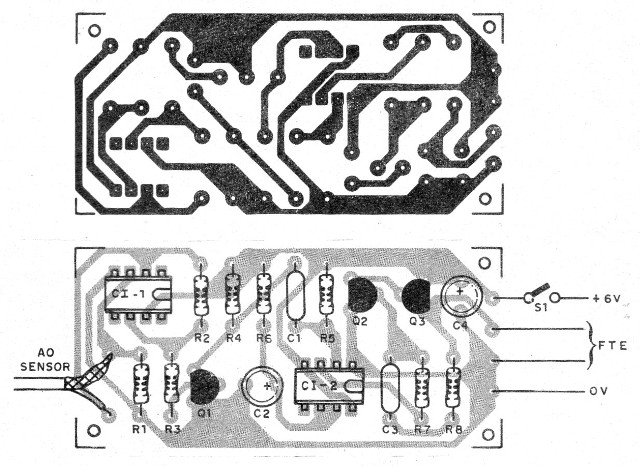

   Para el montaje, podemos usar una placa de circuito impreso con el patrón mostrado en la figura 4.



   Figura 4 - Placa de circuito impreso para el montaje
   Figura 4 - Placa de circuito impreso para el montaje



   En el montaje, observe las posiciones de los circuitos integrados y de los transistores.

   Los resistores son de 1/8 W con cualquier tolerancia y los capacitores electrolíticos para 12 V o más.

   El altavoz puede ser de 5 cm con 4 ó 8 ohmios y para alimentación se pueden utilizar pilas pequeñas (AA).

   En la figura 5 tenemos detalles de la bobina usando el carrete del bobinado primario de un pequeño transformador del cual se ha retirado el núcleo.



   Figura 5 - El sensor
   Figura 5 - El sensor



   El imán puede ser del tipo encontrado en objetos para fijar en refrigeradores o del tipo encontrado en pequeños motores.

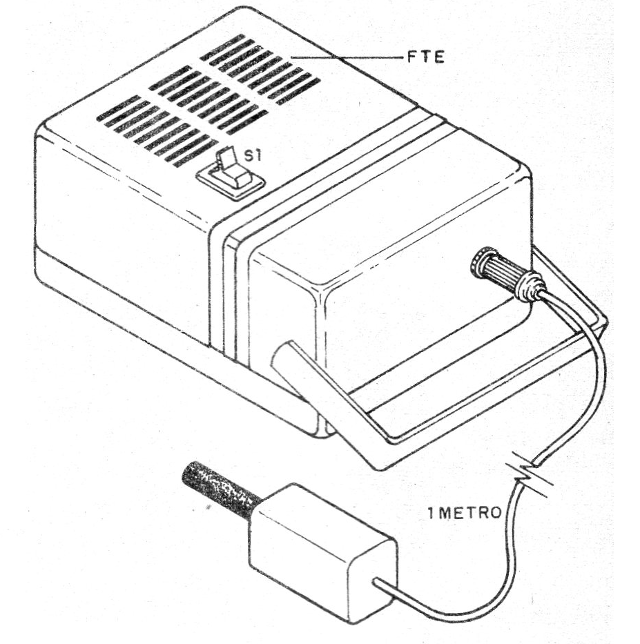

   El montaje final del aparato en una caja plástica se muestra en la figura 6.



   Figura 6 - Montaje final
   Figura 6 - Montaje final



   Para conectar el sensor al circuito se debe utilizar un cable blindado, ya que de lo contrario, los ruidos de la red de aparatos cercanos pueden disparar el circuito de forma errática.

  Para probar y usar, basta con pasar el sensor rápidamente delante de un objeto metálico.

   Debe haber el disparo del circuito con la emisión de un sonido por el altavoz.

   Para cambiar la duración del sonido, cambie el valor de la resistencia R5 y cambie el tono, cambie R7.



CI-1 - CA3140 - circuito integrado

CI-2 - 555 - circuito integrado

Q1, Q2 - BC548 - transistores NPN de uso general

Q3 - BC558 - transistores PNP de uso general

X1 - Sensor - ver texto

S1 - Interruptor simple

FTE - 4 ó 8 ohms - altavoz pequeño

B1- 6 V - 4 pilas pequeñas

R1, R6 - 100 k ohms - resistores - marrón, negro, amarillo

R2 - 1M2 ohms - resistor - marrón, rojo, verde

R3 - 4k7 ohms- resistor - amarillo, violeta, rojo

R4 - 10 k ohms - resistor - marrón, negro, naranja

R5 - 47 k ohms - resistor - amarillo, violeta, naranja

R7 - 56 k ohms -resistor - verde, azul, naranja

R8 - 1 k ohms - resistor - marrón, negro, rojo

C1 - 220nF -capacitor cerámico o poliéster

C2 - 2,2 uF -capacitor electrolítico

C3 - 100 nF -capacitor cerámico o poliéster

C4 100 uF - capacitor electrolítico

Varios:

Placa de circuito impreso, soporte de pilas, caja para montaje, material para el sensor, hilos, soldadura, etc.
