La idea de este proyecto es instalar en un interruptor de pared un doble circuito electrónico que sirve para señalización con una lámpara neón parpadeante y al mismo tiempo proporcionar luz en dos niveles. El circuito sólo funciona con lámparas incandescentes.

   Si bien las lámparas incandescentes están aburridas a desaparecer, cuando se usan en iluminación, todavía tenemos casos en que se utilizan.

   El control simple que describimos hace que una lámpara de neón parpadee en el interruptor cuando la lámpara está apagada, facilitando su ubicación en la oscuridad.

   El circuito es muy simple y la parte de dos potencias puede ser removida si el lector desea una versión más simple.

   En la figura 1 tenemos el circuito del dispositivo.

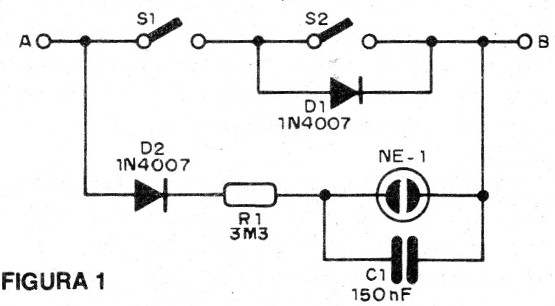

   Figura 1 - Circuito completo del interruptor incrementado
   Figura 1 - Circuito completo del interruptor incrementado



   El montaje en un interruptor doble común se muestra en la figura 2.

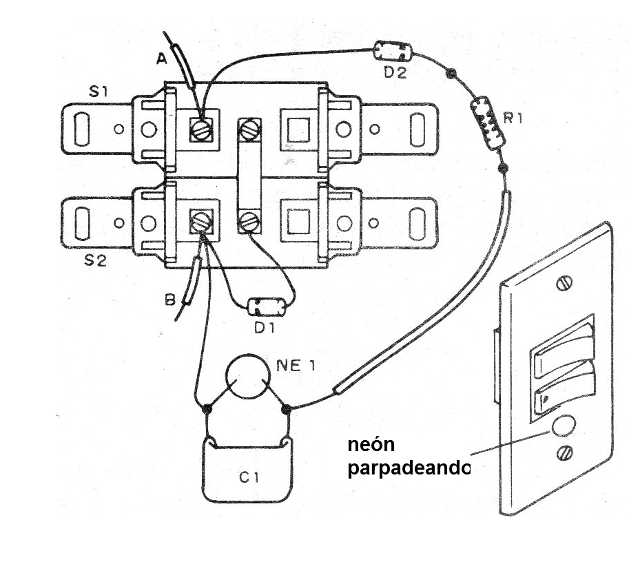

   Figura 2 - Montaje del dispositivo
   Figura 2 - Montaje del dispositivo



   El capacitor es de 100 V o más de poliéster y el resistor de 1/8 W con cualquier tolerancia.

   La lámpara de neón es común y el diodo 1N4004 si la red es de 110 V y 1N4007 si la red es de 220 V.



D1 - 1N4004 o 1N4007 - ver el texto

NE-1 - Lámpara de neón común

R1 - 3M3 ohms - resistor - naranja, naranja, verde

C1- 100 nF - capacitor de poliéster

Varios:

Hilos, soldadura, etc.
