¿Qué le parecería tocar su guitarra o bajo y, sin necesidad de cable, enviar su sonido a un equipo situado a algunos metros de distancia? No, no es un milagro y se puede hacer incluso si posee simplemente una radio de FM y un amplificador, o también, un conjunto de sonido (3 en 1 u otro) que sintonice la gama de FM. Con el captador descrito en este artículo puede enviar sin cables al equipa, para su reproducción, el sonido de su bajo o guitarra.
El montaje que proponemos es muy interesante desde todo punto de vista. Imagine la posibilidad de tocar su instrumento preferido, bajo o guitarra, y sin conexión alguna, escuchar el sonido amplificado en un aparato tipo 3 en 1 o conjunto de sonido! Incluso puede usar el sistema de sonido de su auto para ampliar el sonido de la guitarra en campamentos o paseos al aire libre!
Lo que describimos es un pequeño transmisor que envía la señal captada dela guitarra o bajo a cualquier aparato que reciba señales de FM. Puede usar su 3 en 1, su conjunto de sonido, la radio de su auto, o hasta el walkman con audífonos.
Esta última posibilidad tiene un uso muy interesante: no molestará a nadie si quiere practicar con su instrumento hasta altas horas de la noche.
El aparato está alimentado por pilas comunes y puede ser adaptado para fijarlo a la cintura, lo que dará mucha movilidad al músico.
(Claro que no debe alejarse demasiado, ya que más allá de los 10 metros el sonido va desapareciendo).
Cómo funciona
El circuito está formado básicamente por una etapa preamplificadora de elevada ganancia (gain) con baja impedancia de entrada, de acuerdo con las características de los captadores magnéticos. Los captadores de otros tipos no funcionarán.
El transistor de entrada debe ser preferiblemente un BC549 dado su bajo nivel de ruido y elevada ganancia. El transistor siguiente es un BC548 o equivalente que proporciona una salida de razonable intensidad capaz de modular la etapa siguiente.
Esta etapa siguiente es un oscilador de alta frecuencia con um transistor BF494. La bobina L1 y el capacitor CV permiten ajustar su frecuencia de operación para un punto de la gama de FM que este libre, o sea, que no exista ninguna estación operando.
La antena es acoplada a una espira intermediaria de modo de obtener un casamiento de impedancia y con eso minimizar los efectos de capacitancia que pueden variar la frecuencia del transmisor. Esto evita que la serial desaparezca cuando aproximamos alguna cosa ala antena, o al movernos bruscamente.
Montaje

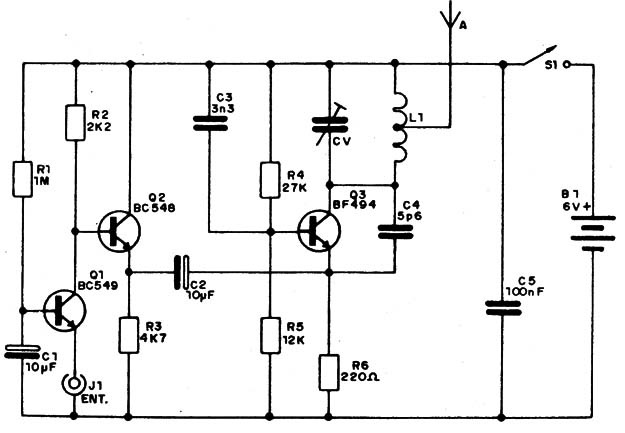

En la figura 1 mostramos el circuito completo del transmisor.

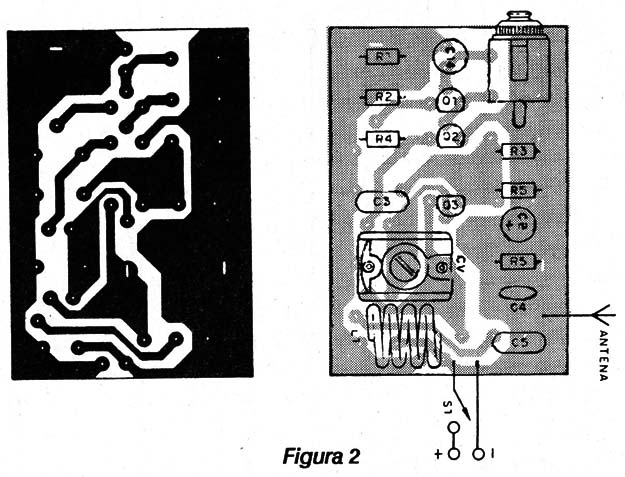

En la figura 2 damos la placa del circuito impreso.

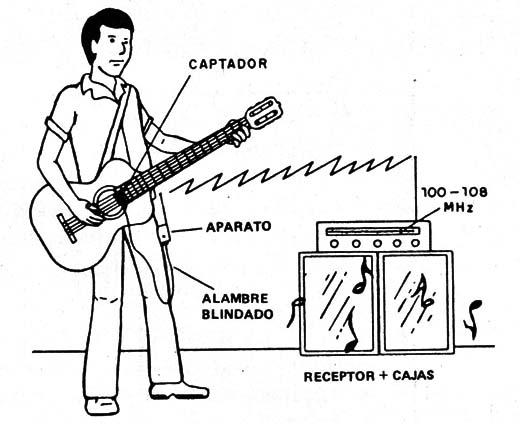

Sugerimos para la instalación de esta captador una caja plástica de aproximadamente 8 x 12 x 5 cm., que será sujetada por una presilla al cinturón del músico, como muestra la figura 3.
La antena consiste en un trozo de alambre rígido de aproximadamente 10 cm. de largo. No debemos usar antenas mayores dado que además de ser incómodas para el músico, pueden ocasionar inestabilidades de funcionamiento.
Se deben tomar las siguientes precauciones con los componentes:
a) El transistor Q3 debe ser el BF494 ó BF495, tan pronto que el Q1 debe ser preferiblemente el BC549 ó BC239. EI Q2 admite diversas posibilidades como el BC547, BC4BC548, BC549, BC237, BC238, ó 80239. La posición de montaje de estos transistores debe ser tenida en cuenta.
b) La bobina L1 consta de 3 o 4 espirales de alambre común rígido en vueltas de 1 cm. de diámetro sin núcleo. La conexión debe ser hecha en la segunda espira a partir del lado de la alimentación positiva.
c) El trimmer es común, de plástico 0 porcelana, y no es critico, ya que por la alteración de las espiras dela bobina podemos compensar desviaciones de la frecuencia que cause su valor.
d) Tenemos dos tipos de capacitores en el circuito. C1 y C2 son electrollticos con una tensión de trabajo de por lo menos 6V. La placa está diseñada para recibir los tipos de terminales paralelos, debiendo ser observada su polaridad.
Los demás deben ser cerámicos de buena calidad.
e) Los resistores son de 1 /8 o 1 /4W, conforme la disponibilidad de cada uno, y existe uno de ellos al cual se puede alterar el valor sensiblemente en función del receptor usado. Se trata del R6 que puede ser reducido hasta 100 Ω si quisiéramos un poco más de alcance.
f) Para Ia alimentación se usará un soporte de 4 pilas pequeñas, debiendo ser observada la polaridad de su conexión. La llave que conecta y desconecta el aparato es de cualquier tipo, según las disponibilidades del montador.
g) Para la conexión del captador, que debe ser de tipo magnético de baja impedancia usamos un enchufe hembra apropiado, indicado por J1en el diagrama. Es importante observar el orden de conexión de los cables, pues si la malla quedara invertida puede producirse en la captación de zumbidos y hasta de estaciones de radio cercanas!
Terminado el montaje, las pruebas de funcionamiento ylos ajustes pueden hacerse como sigue:
Prueba y ajustes
Conecte en las cercanías (de 1 a 2 metros de distancia) una radio de FM sintonizada en un punto libre de la gama de FM entre 100 y 108 MHz. La radio debe estar a 3/4 6 al máximo de su volumen.
Seguidamente, ajuste con una llave plástica (adecuada para el ajuste de bobinas) el trimmer CV de modo de captar un "soplo" en la radio de FM. Este "soplo"- silencia el ruido de fondo (chillido) que existe en los puntos en que las estaciones no están emitiendo.
Busque la señal más fuerte, ya que puede haber captación de más de una, dado que en la emisión se generan "armónicas".
Ajustada la frecuencia del transmisor, retoque las sintonía del receptor de modo que la señal se vuelva estable.
Toque el bajo o guitarra y vea su reproducción en la radio. El volumen en un aparato pequeño será reducido, pero servirá para comprobar el funcionamiento del aparato.

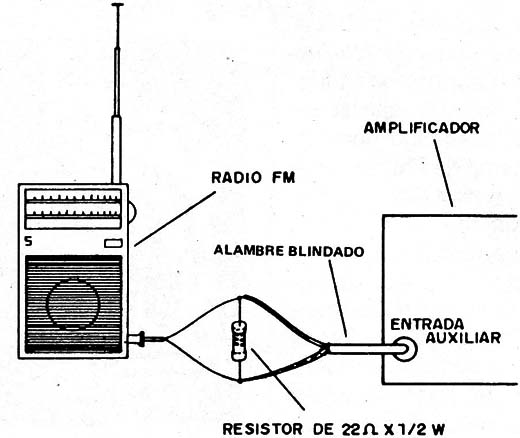

Verificado el funcionamiento, el lector podrá acoplar la radio de FM a un amplificador mayor, de acuerdo al circuito de la figura 4.
En el caso de un aparato 3 en 1, la operación será inmediata.
Una vez encerrado en su caja, vea si el aparato es estable. Si notara inestabilidad, o sea, la fuga de la estación cuando usted se mueve, conecte la antena en otra espiral de la bobina. Experimente hasta obtener el punto de mayor estabilidad.
Si tuviera dificultades para captar la señal en el punto deseado del aparato receptor, altere el número de vueltas de la bobina L1.
Si notara un ronquido o el sonido de alguna estación en el captador, invierta Ia conexión de J1.
Q1 - BC549 ó equivalente
Q2 - BCS48 ó equivalente
Q3 - BF494 ó equivalente
L1 - Bobina (ver texto)
CV - T timer común
C1, C2- 10 µF- capacitores electroliticos
C3- 3n3 (332) capacitor cerâmico
C4- 5p6- capacitor cerâmico
C5- 100 nF ( 104 capacitor cerâmico)
R1 - 1M x 1/8W- resistor (manón, negra, verde)
R2 - 2k2x 1/8W- resistor (roja, roja, roja)
R3 - 4k7x 1/8W- resistor ( amarilló, violeta, rojo)
R4 - 27K x 1/8W- resistor (rojo, violeta, naranja)
R5 - 12kx 1/8W- resistor (marrón, rojo, naranja)
R6 - 220 Ω x 1/8W- resistor (rojo, rojo, marron)
S1 - interruptor simple
A - antena (ver texto)
J1 - enchufe de entrada para el captador
B1 - 6V- pilas pequeñas
Varios: soporte para 4 pilas, caja para montaje, placa de circuito impreso, cables, soldadura, captador magnético , para bajo a guitarra, cable blindado, etc.
