La finalidad del dato a seguir es posibilitar la transmisión local (interna) de un programa de radio, grabaciones, o incluso advertencias que pueden ser recibidas en su casa en una pequeña radio AM. Se trata, pues, de una especie de LINK de sonido con pequeño alcance. Utilizando componentes comunes tiene un alcance de algunas decenas de metros, en condiciones favorables.

Sólo tienes que conectar este transmisor a la salida de un reproductor de CD, ordenador o tocadiscos y la música que se ejecuta puede escucharse en cualquier punto de la casa.

Acoplado a la alarma, por ejemplo, puede interrumpir la programación en caso de disparo y emitir un sonido de sirena que el lector oirá en su radio portátil.

Acoplado al timbre le avisará de alguien en la entrada, con la interrupción del programa y la reproducción del toque en su radio.



FUNCIONAMIENTO

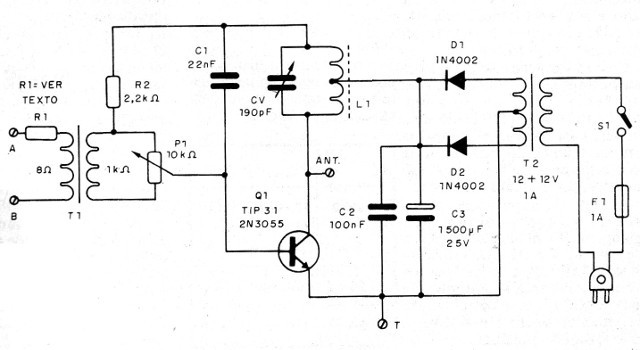

En la figura 1 tenemos el esquema completo del transmisor.



Figura 1 - Diagrama completo del transmisor
Figura 1 - Diagrama completo del transmisor





Lo que tenemos es un transmisor con un transistor único, de buena potencia, operando en frecuencia libre de la banda de ondas medias, entre 550 y 1600 KHz.

La modulación se puede hacer con la conexión en la salida de cualquier aparato de sonido, y es controlada por el simple ajuste de volumen.

La alimentación viene de la red de energía, y como antena podemos usar un cable largo y hasta aprovechar la red de energía.

El alcance del orden de algunas decenas de metros mantiene el programa dentro de su casa.



MONTAJE

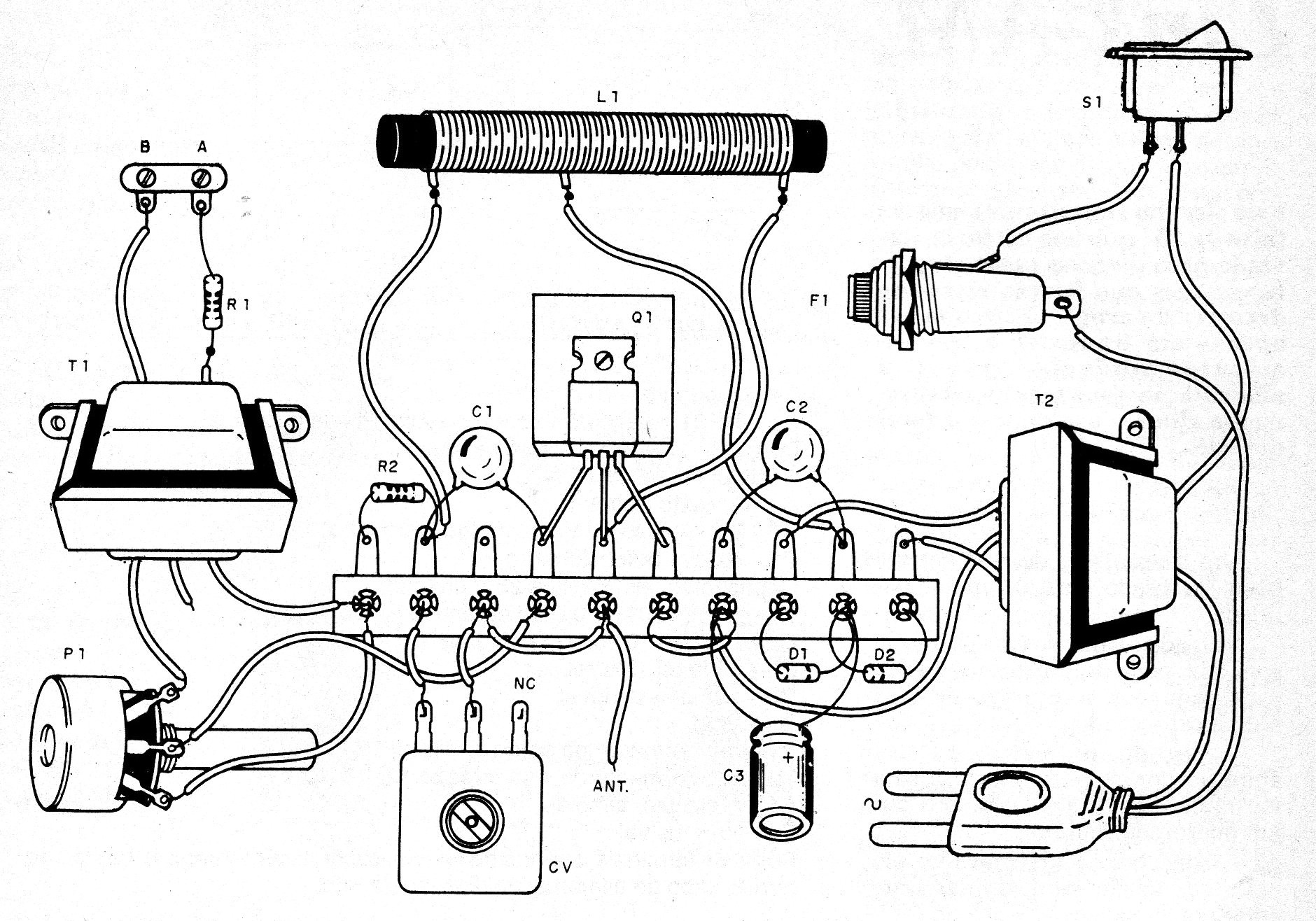

Los componentes se pueden montar sobre la base de un puente de terminales, como se muestra en la figura 2.



Figura 2 - Puente de terminales para el montaje del transmisor.
Figura 2 - Puente de terminales para el montaje del transmisor. | Haga click en la imagen para ampliar |





El transistor de potencia necesita un radiador de calor. La bobina L1 está formada por 40 + 40 espiras de hilo esmaltado 28 o 30 AWG en un bastón de ferrita de 1 cm de diámetro y de 10 a 20 cm de longitud.

Esta bobina también se puede enrollar con un cable telefónico rígido (par trenzado).

CV es un pequeño capacitor variable de radio transistorizado de 120 pF a 300 pF.

C1 y C2 son capacitores cerámicos y C3 es un electrolítico con tensión de trabajo de 25 V o más.

Los resistores son de 1/8 W o más, con cualquier tolerancia.

El transformador T2 tiene bobinado primario conforme a la red de energía y secundario de 12 + 12 V con 1A de corriente al menos.

El transformador T1 de modulación es un transformador con secundario de 6 + 6 V y corriente de 250 mA o más.

También se puede utilizar un transformador de audio obtenido de cualquier aparato transistorizado fuera de uso.

R1 depende del amplificador u otra fuente de señal usada en la modulación, según la siguiente tabla:

Potência R1
Até 2 W 10 ohms x ½ W
2 a 10 W 33 ohms x 1 W
10 a 20 W 47 ohms x 1 W
20 a 50 W 100 ohms x 1 W



PRUEBA Y USO

Para ajustar el aparato, conecte a la entrada de audio la salida de una grabadora, ordenador u otra fuente de sonido. Conecte en las proximidades una radio de onda media sintonizada a una frecuencia libre entre 600 y 900 kHz.

Ajuste de CV para capturar la señal del transmisor y el volumen para que la señal salga a cero.

La antena puede ser un pedazo de hilo encapado de 2 a 6 metros y la conexión a tierra puede ser hecha en el neutro de la toma o en una barra de metal enterrada (barra de tierra).



Q1 - TIP31 - transistores NPN de potencia

D1, D2 - 1N4002 - diodos rectificadores

R1 - ver texto (tabla)

R2 - 2k2 ohms - resistor - rojo, rojo, rojo

P1 - 10 k ohms - potenciómetro

C1 - 22 nF - capacitor de cerámica

C2 - 100 nF - capacitor de cerámica

C3 - 1 500 uF pu 2 200 uF - capacitor electrolítico

CV - capacitor variable - ver texto

T1, T2 - transformadores - ver texto

S1 - Interruptor simple

F1 - 1 A - fusible

Varios:

Puente de terminales, cable de fuerza, caja para montaje, bastón de ferrita, soporte para el fusible, hilos, soldadura, etc.
