Este transmisor sólo entra en funcionamiento cuando el sensor, un LDR, recibe luz de una determinada dirección. El circuito es alimentado por pilas y opera en el rango de FM con un alcance del orden de 200 metros.

Describimos el montaje de un pequeño transmisor espía que es accionado por luz cuando se incide en un sensor.

Así, cuando alguien entra en una habitación encendiendo la luz para iniciar una reunión, por ejemplo, el transmisor entra automáticamente en funcionamiento.

De esta forma, no quedará gastando la energía de las pilas, en espera de que haya sonido para ser captado.

En la figura 1 mostramos cómo el LDR debe montarse en un tubo que será apuntado a la fuente de luz para el accionamiento del transmisor.



Figura 1 - Modo de instalar el LDR
Figura 1 - Modo de instalar el LDR



La alimentación se realiza por 4 pila que pueden ser del tipo AA o AAA y el alcance dependerá de las condiciones de propagación.

En la condición de espera el consumo típico será del orden de sólo 1 mA.

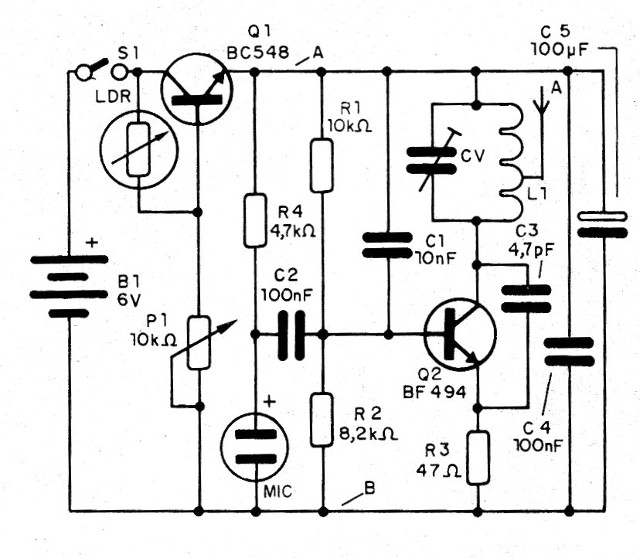

En la figura 2 tenemos el diagrama completo del transmisor.



Figura 2 - Diagrama completo del transmisor
Figura 2 - Diagrama completo del transmisor

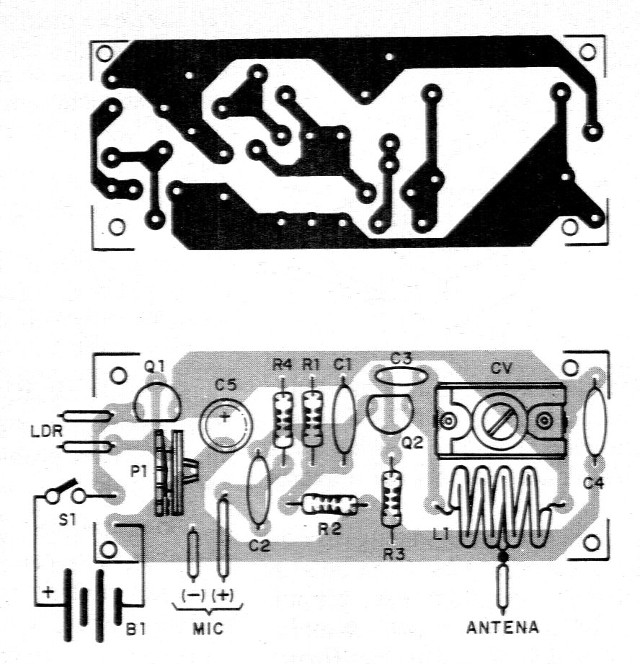

Su montaje se puede hacer en la placa de circuito impreso con el patrón mostrado en la figura 3.



Figura 3 - Placa de circuito impreso para el montaje
Figura 3 - Placa de circuito impreso para el montaje



En el montaje, observe la posición de los transistores y del micrófono de eletreto además de la polaridad del capacitor electrolítico.

Los resistores son de 1/8 W con cualquier tolerancia y los capacitores, excepto C5 son cerámicos.

El electrolítico es para 6 V o más y la bobina formada por 4 espiras de hilo telefónico o esmaltado grueso con toma central y diámetro de 1 cm sin núcleo.

El LDR es del tipo redondo común y se debe apuntar a la fuente de luz que hará el accionamiento del transmisor.

El ajuste del punto de disparo, en el que el transmisor entra en funcionamiento se realiza en el trimpot P1.

Este ajuste depende de la intensidad de la luz, debiendo ser rehecho cuando el transmisor cambie de lugar.

Para ajustar, sintonice el receptor de FM en una frecuencia y ajuste el trimmer para capturar la señal.

El trimmer también puede ser del tipo redondo de plástico con capacidad máxima de 20 a 40 pF.

La antena consiste en un pedazo de hilo rígido de 30 a 50 cm.



Q1 - BC548 - transistores NPN de uso general

Q2 - BF494 - transistores NPN de RF

LDR - LDR redondo común

S1 - Interruptor simple

MIC - Micrófono de electreto de dos terminales

A - antena

P1 - 10 k ohms - trimpot

R1 - 47 k ohms - resistor - amarillo, violeta, naranja

R2 - 8k2 ohms - resistor - gris, rojo, rojo

R3 - 47 ohms - resistor - amarillo, violeta, negro

C1 - 10 nF - capacitores cerámicos

C2, C4 - 100 nF - capacitor de cerámica

C3 - 4,7 pF - capacitor de cerámica

C5 - 100 uF - capacitor electrolítico

CV - trimmer - ver el texto

L1 - Bobina - ver el texto

B1 - 6 V - 4 pilas AA o AAA

Varios:

Placa de circuito impreso, soporte de pilas, caja para montaje, hilo, soldadura, etc.
