Con este circuito una señal de audio se puede utilizar para disparar un relé. Una aplicación interesante consiste en utilizar un radón de FM común como receptor de control remoto, conectando en la salida del auricular este circuito para accionar una carga. El transmisor sería un oscilador conectado y un paso oscilante.
Otra aplicación interesante para este circuito es en una alarma en que los cables sensores (que serían interrumpidos por el intruso) serían recorridos por la señal de audio de un oscilador.
De esta forma, trabajando con audio el cable puede ser muy largo e inmune a interferencias, en un sistema capaz de proteger grandes áreas.
Otra posibilidad de uso es un automatismo accionado por el ordenador o por un grabador de celular o MP3,
El circuito se conectar a la salida de auriculares y en el aparato de mando (ordenador, etc.) se grabará un tono en un instante.
Cuando la grabación se libera para la reproducción, mientras la salida está en silencio nada sucede.
Sin embargo, cuando llegue el tramo con el tono grabado, el relé se activa.
Se puede programar una secuencia de tonos con duración e intervalos programados para controlar un automatismo, por ejemplo, en un simulador de presencia.
El circuito puede ser alimentado por 6 o 12 V de pilas o fuente, según el relé utilizado.
Nunca utiliza fuente sin transformador, por motivos de seguridad.
Operación
Las señales de audio aplicadas a la entrada del circuito son rectificadas por el diodo y filtradas por un filtro en T con dos resistores y un capacitor.
Esta señal se aplica a un transistor Darlington BC517 que puede ser reemplazado por dos BC548 conectados en la configuración de Darlington.
La carga del transistor es un relé que tiene por protección un diodo.
Montaje

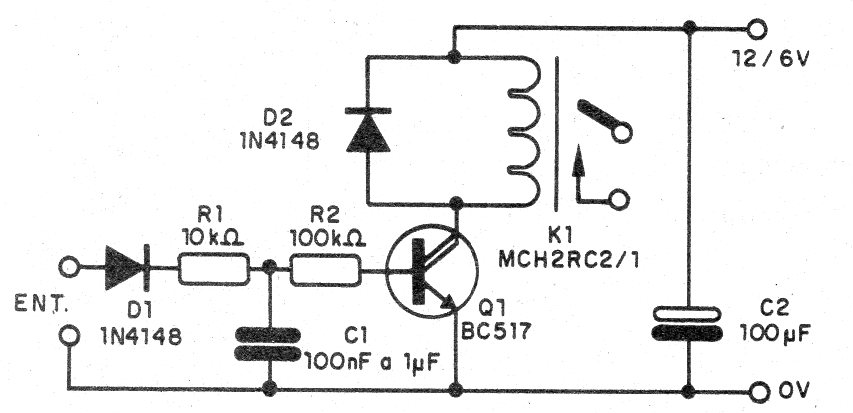

En la figura 1 tenemos el diagrama completo del audio relé
Como se trata de montaje simple se puede realizar en la matriz de contactos o puente de terminales.

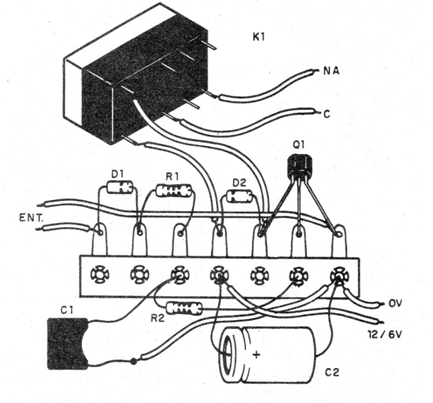

En la figura 2 tenemos el modo de hacer montaje utilizando un pequeño puente de terminales.

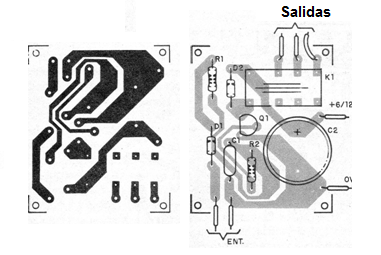

Para un montaje en placa de circuito impreso tenemos el patrón sugerido en la figura 3.
Esta placa está diseñada para relés con zócalo DIL, pero se debe cambiar si se emplean otros tipos de relés.
Observamos que el tipo original es difícil de obtener actualmente, y se debe utilizar cualquier equivalente de 50 mA o 100 mA de bobina.

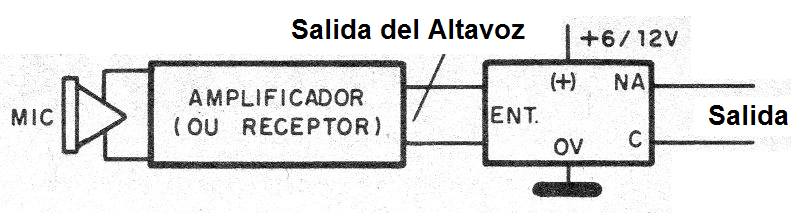

En la figura 4 mostramos cómo utilizar el circuito con un receptor o aún con un amplificador de audio funcionando como Vox.
En este circuito, el relé se activa con los sonidos captados por el micrófono.

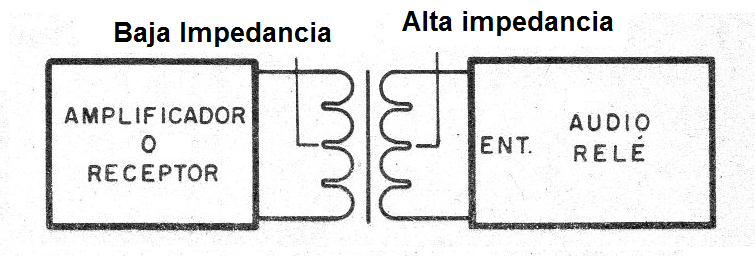

En la figura 5 mostramos cómo mejorar la sensibilidad con el uso de un transformador casador de impedancia conectado a la salida de auricular de un receptor o de un pequeño amplificador.

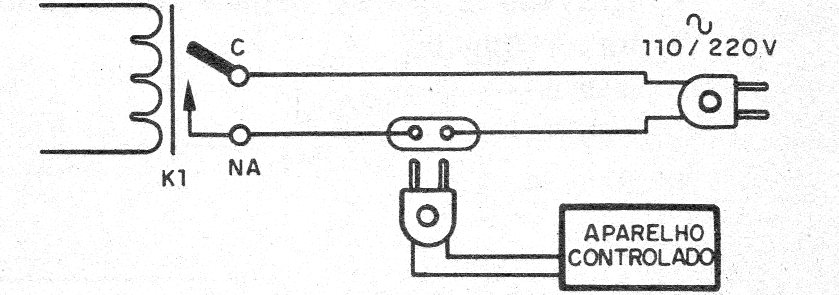

Finalmente, en la figura 6 mostramos cómo acoplar la carga externa que será controlada por el circuito.
Para inhibir la acción de transitorios o ruidos se puede cambiar el valor de C1.
Q1 - BC517 - transistores Darlington - ver el texto
D1, D2 - 1N4148 - diodos de uso general
R1 - 10 k ohms x 1 / 8W - resistor - marrón, negro, naranja
R2 - 100k ohms x 1/8 W - resistor - marrón, negro, amarillo
C1 -100 nF a 1 uF - capacitor de poliéster o electrolítico
C2 - 100 uF x 16 V - capacitor electrolítico
K1 - Relé de 6 o 12 V con 50 a 100 mA de bobina
Varios:
Placa de circuito impreso, matriz de contactos o puente de terminales, fuente de alimentación, hilos, soldadura, etc.
