Cuando un peso o una fuerza mecánica actúan sobre el sensor de este circuito, cambia su resistencia y, con ello, puede accionar un relé. El circuito descrito es simple y utiliza una esponja conductora que se utiliza en embalajes de circuitos integrados.
Los circuitos integrados sensibles como los de tecnología CMOS pueden, en algunos casos, venir en envases con una esponja que, cortocircuitando sus terminales impide que sean afectados por descargas estáticas.
Estas descargas, como la de la electricidad acumulada en nuestro cuerpo, podrían quemar el componente por el simple manejo.

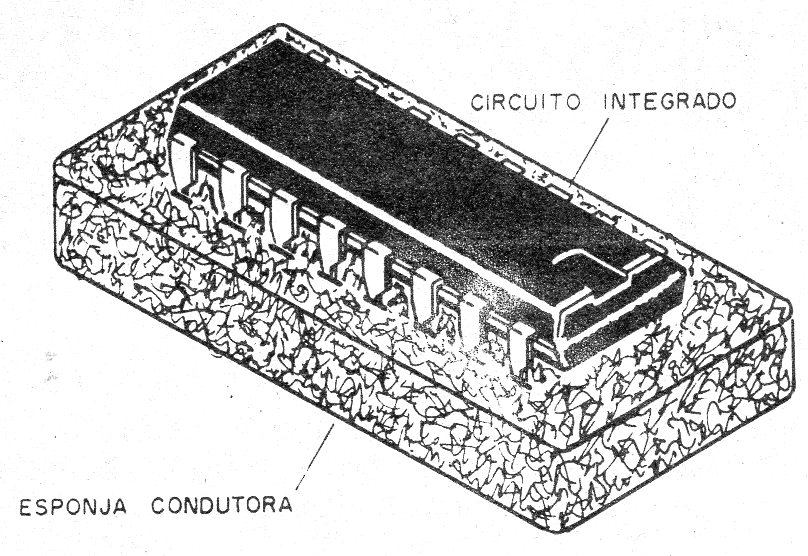

En la figura 1 tenemos la forma en que estas esponjas se utilizan para proteger los terminales de un circuito integrado.

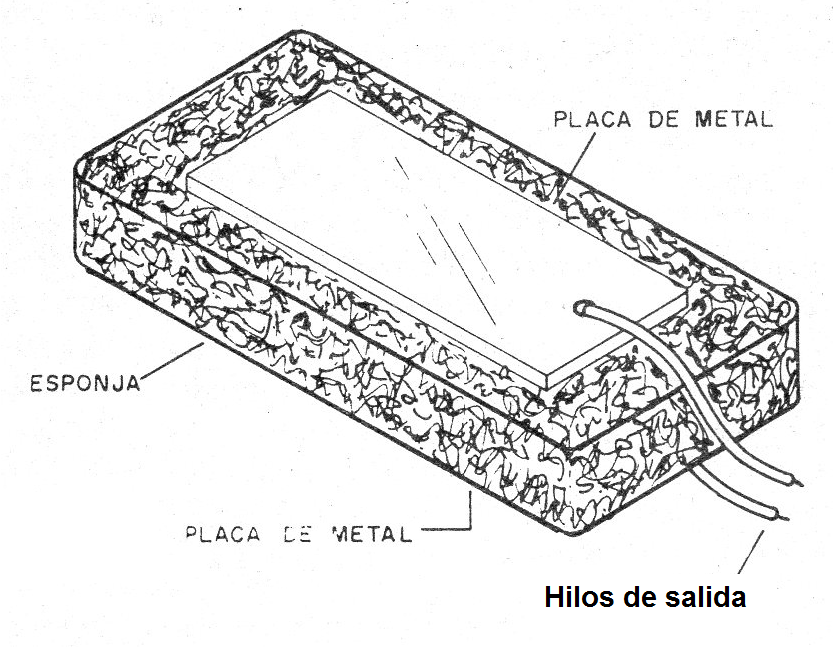

Una característica interesante de estas esponjas es que si a apretar o aplicar una fuerza en sus caras, ella cambia de resistencia, pudiendo entonces ser usada en un simple sensor, como el mostrado en la figura 2.
Basta con colocar dos planchas de metal en contacto con la esponja, como muestra la figura para que funcione como un sensible sensor de presión.
En nuestro circuito utilizamos un sensible amplificador operacional para detectar cuando la resistencia cambia y así accionar un relé.

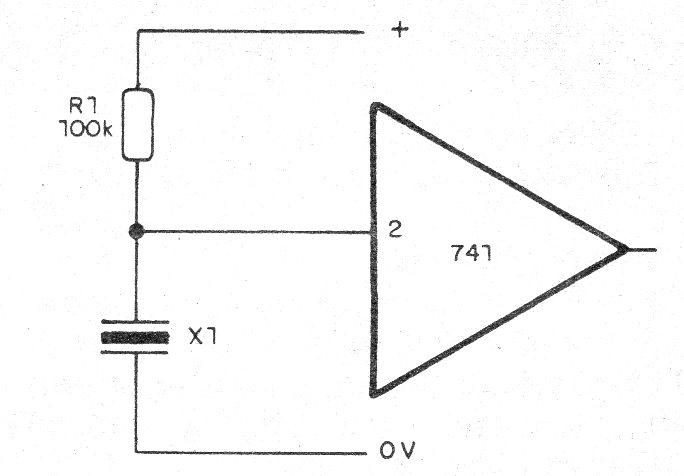

Este circuito se conecta como se muestra en la figura 3.
El sensor, junto con un resistor de alto valor (que puede cambiar) forma un divisor de tensión que aplica cierta tensión a la entrada del amplificador.
Esta tensión se compara con una referencia ajustada en el potenciómetro P1.
Cuando la resistencia del sensor cambia, el comparador percibe esto y su salida conmuta, accionando un paso amplificador que tiene por carga un relé.
El relé puede entonces ser usado para accionar algún tipo de automatismo, o incluso una alarma.
Montaje

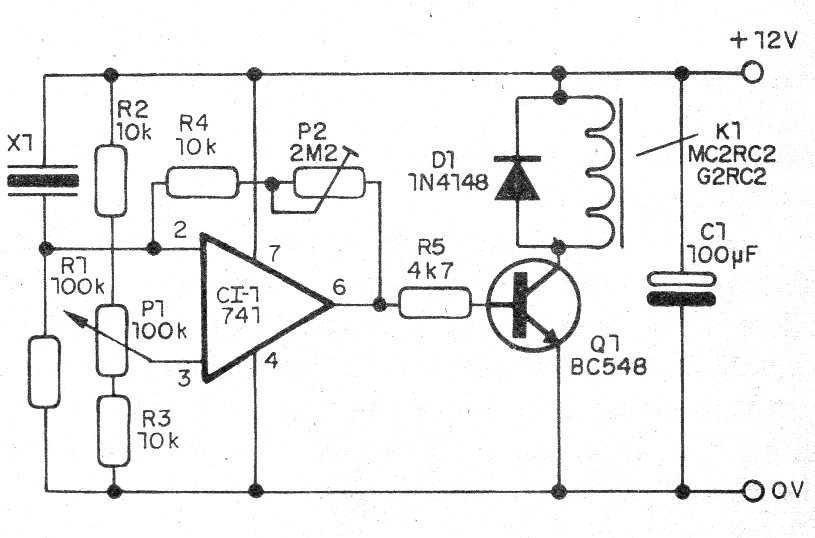

En la figura 4 tenemos el diagrama completo del sensor.

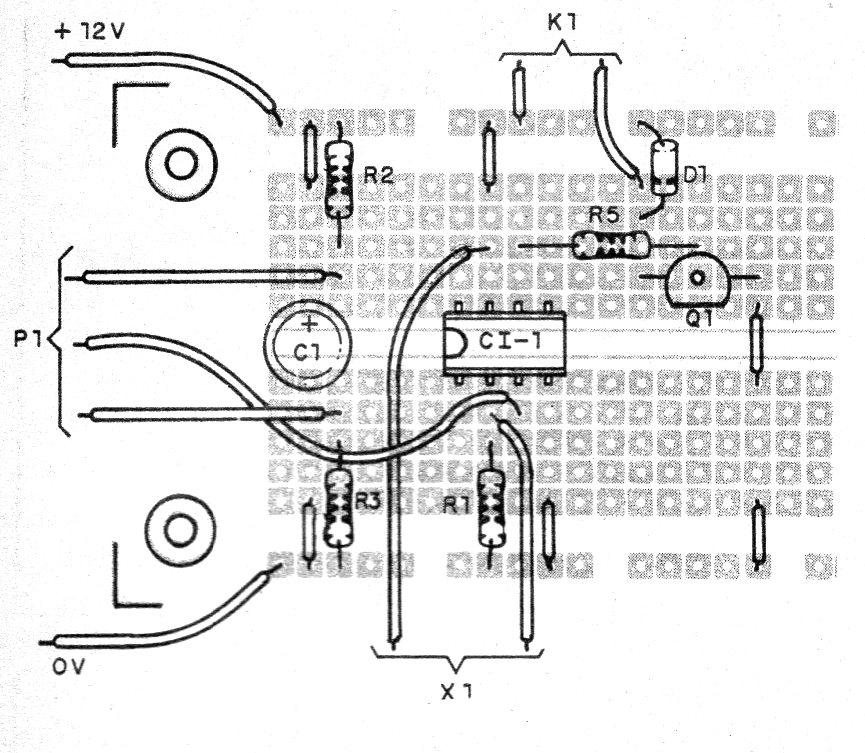

El montaje se puede hacer en una matriz de contactos con la disposición de componentes mostrada en la figura 5.
Observe la posición del circuito integrado y el relé puede ser de tipo que encaje en la matriz de contactos o aún externo.
Prueba y uso
Conecte la alimentación del circuito y ajuste P1 a un punto en el que esté cerca del disparo del relé.
Presionando el sensor, el relé debe cerrar sus contactos.
El cable al sensor no debe ser largo para que no ocurra la captación de ruidos que causan el disparo errático.
La alimentación no debe ser hecha por fuente sin transformador.
CI-1 741 - Circuito integrado
Q1 - BC548 - transistores NPN de uso general
D1 - 1N4148 - diodo de silicio
X1 - Sensor de presión - ver texto
K1 -Relé de 6 a 12 V según la alimentación
P1- 2M2 - potenciómetro
R1 - 100k ohms x 1/8 W - resistor - marrón, negro, amarillo
R2, R3, R4 - 10 k ohms x 1/8 W - resistores - marrón, negro, naranja
R5 - 4k7 x 1/8 W - resistor - amarillo, violeta, rojo
C1 - 100 uF x 12 V o más - condensador electrolítico
Varios:
Matriz de contactos, material para el sensor, hilos, soldadura, etc.
