El celular tiene una cámara CMOS con una sensibilidad diferente del ojo humano. Estas cámaras se pueden utilizar en muchos proyectos interesantes que involucran la luz visible e infrarroja para arriba. Ver los consejos de este artículo.
Las primeras cámaras utilizadas en diversas aplicaciones fueron el tipo CCD cuya construcción tenía una la tecnología que os hacia cada vez más caros y todavía tenía otras dificultades a su uso.

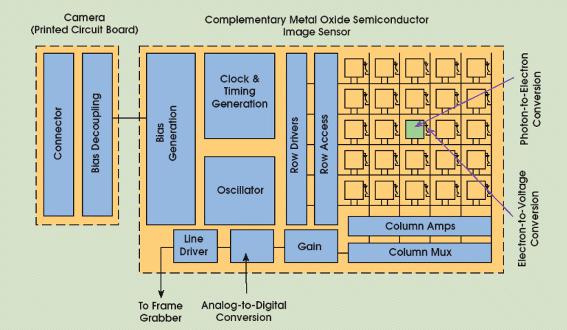

La tecnología utilizada actualmente es los chips CMOS donde los materiales semiconductores sensibles a la luz forman una matriz con filtros para diferentes colores, como se muestra en la Figura 1.
El hecho importante, sin embargo, es que tenemos estas cámaras en nuestros teléfonos celulares y las alas pueden ser utilizadas para diversos fines, además de conseguir simplemente imágenes a las fotos y las películas que queremos hacer.
Muchas aplicaciones disponibles en Internet hacen uso de la cámara, ya sea sobre Android como en otro sistema operativo.

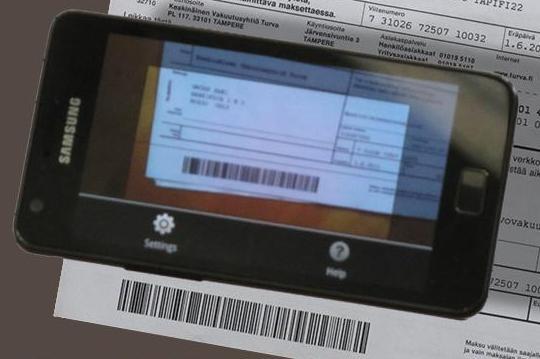

Podemos tomar como ejemplo los programas que leen los códigos de barras.
Pero para nosotros lo que queremos hacer experimentos electrónicos usando la cámara es importante conocer algunas características importantes.

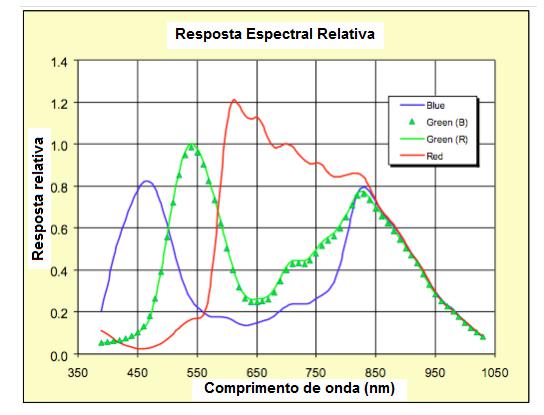

Una de tales características es la curva espectral. Conocer cómo la cámara se comporta en los diferentes colores es importante. En la figura 4 tenemos la curva espectral típica de una cámara CMOS.
Como podemos ver, los sensores utilizados también puede darse cuenta de la radiación en el rango infrarrojo, filtros que se utilizan en algunos casos para evitar su captura.
Sin embargo, algunas aplicaciones pueden acceder a los sensores individuales de la cámara y así hacer posible elegir el color que se ve y para detectar la radiación infrarroja, como hemos visto en nuestro artículo CEL001S.
Varias aplicaciones y los experimentos se pueden realizar sobre la base de este hecho, todo dependiendo de la imaginación del lector.
Vimos en el artículo que hay aplicaciones que le permiten destacar el rojo, otros colores y por lo tanto permite una visión de objetos "térmicos".
El experimento descrito precisamente permite "ver en la oscuridad" un LED infrarrojo o la señal emitida por un mando a distancia.
Pero hay mucho más por hacer.
Un experimento de física, por ejemplo, puede usar un LED den3 colores diferentes (RGB) y configurar la cámara para "ver" de una en una en la oscuridad.
El experimentador entonces ver que cuando se ajusta la cámara para ver el verde, a pesar de que los tres encendidos, sólo aparece el LED verde, al igual que los otros están apagados.
Un programa que convierte la señal de salida de infrarrojos para que suene, por ejemplo, permite que un comunicador telégrafo óptico de usar la cámara como un receptor.
Si la señal puede ser decodificado, podemos modular una lámpara de infrarrojos en el techo con la señal de sonido desde un televisor y escuchar el ruido ene la celular que se convierte en el receptor de un "teléfono inalámbrico".
De todos modos, hay muchas posibilidades interesantes para explorar los artículos de esta sección.
Nuestra sugerencia es que las aplicaciones disponibles en Google Play, el lector explore que hacer con lo uso de la cámara.
