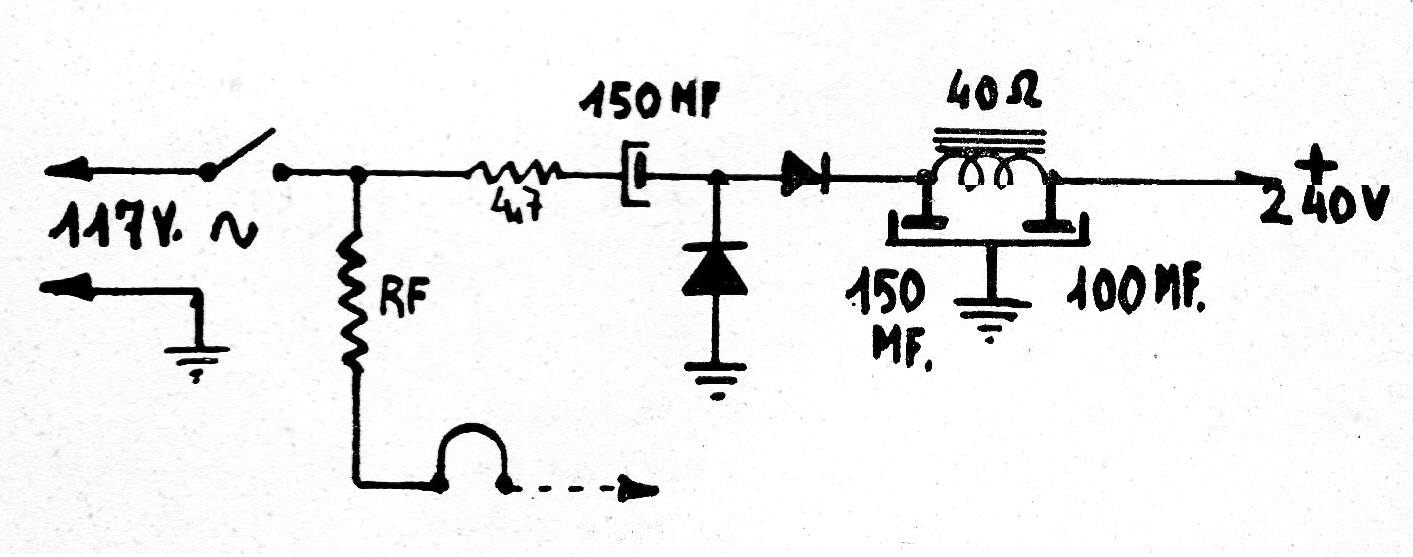

Esta fuente sin transformador para circuitos valvulados tiene un doblador que proporciona 240 V de salida a partir de la red de 110 V. Los diodos pueden ser los 1N4007 y eventualmente el choque puede ser sustituido por un resistor de 1k x 10 W. Tenga en cuenta que la fuente no está aislada de la red. La tensión de trabajo de los capacitores debe ser de al menos 350 V.
