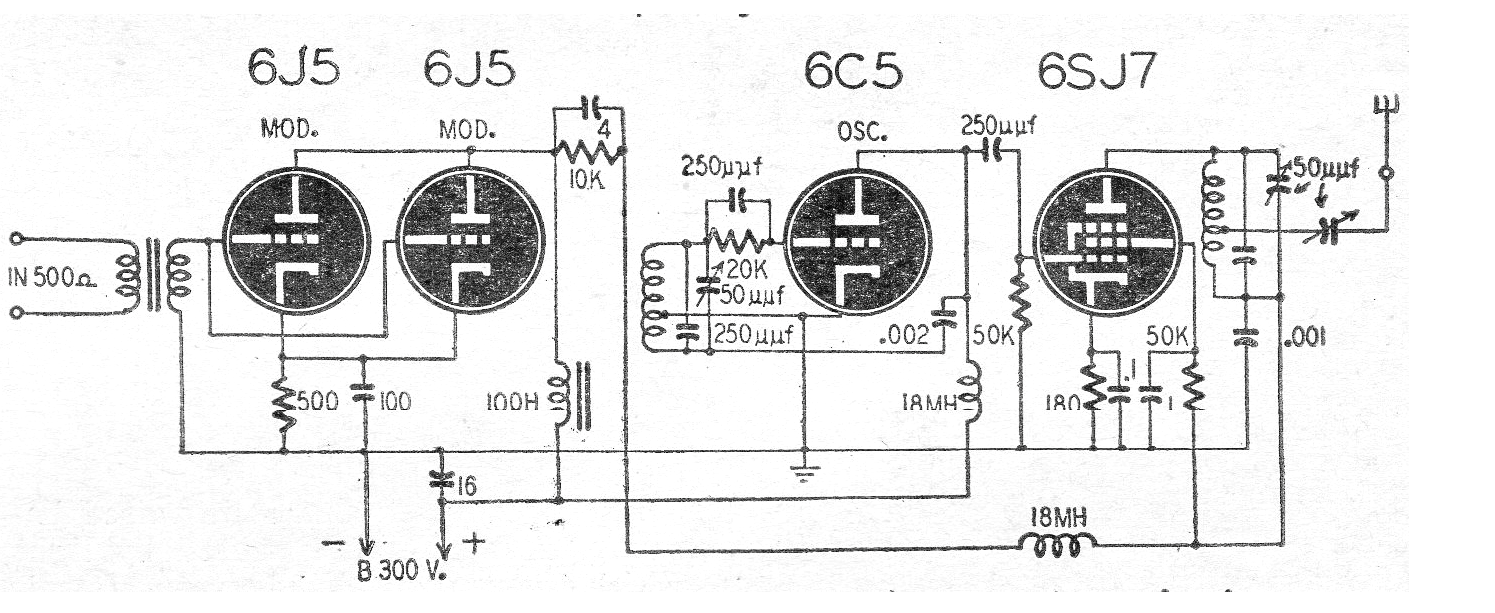

Este circuito es de una publicación de 1947 (Radio Craft). Las bobinas para la banda de onda media tienen primario de 100 espiras de hilo 28 en un tubo de 2 cm de diámetro sin núcleo (PVC o cartón) y secundario de 20 espiras. La antena es corta y los ajustes se hacen en los trimmers. La fuente debe suministrar 300 con al menos 50 mA. En lugar de los condensadores de mica se pueden utilizar tipos cerámicos. La 6C5 funciona como osciladora y las demás como amplificadoras, siendo las 6J5 de entrada a moduladoras.
