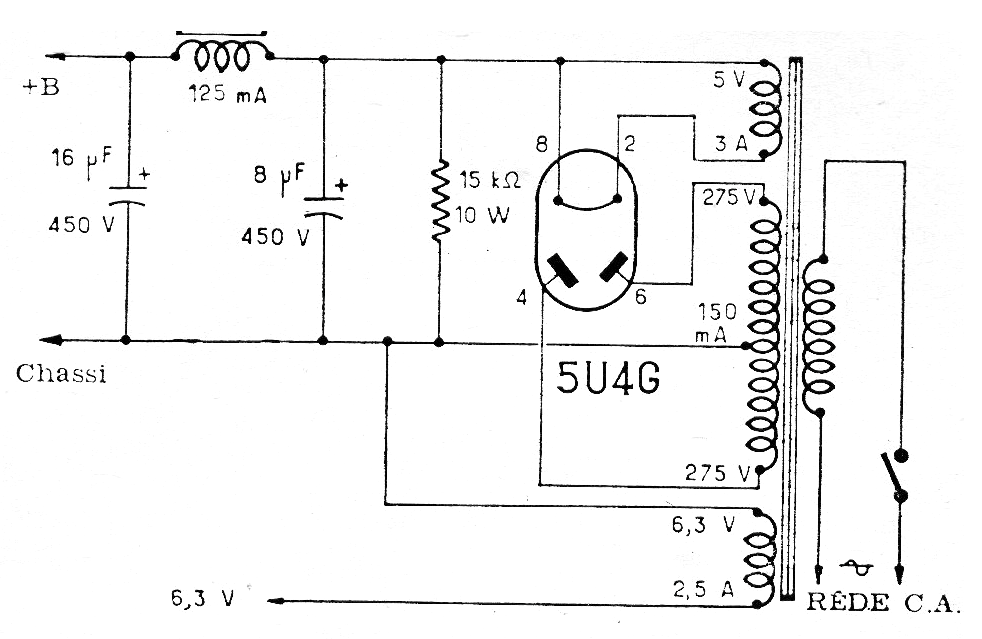

Esta fuente de alimentación se puede utilizar para alimentar amplificadores, receptores y transmisores valvulados. El transformador y la válvula son los elementos críticos, además del choque de RF. La válvula puede ser sustituida por dos diodos 1N4007, en una versión modernizada del circuito, en caso de que el bobinado de 5 V del transformador quedará sin uso y el hilo que va al pin 6 de la válvula va directamente al choque.
| Clique na imagem para ampliar |
