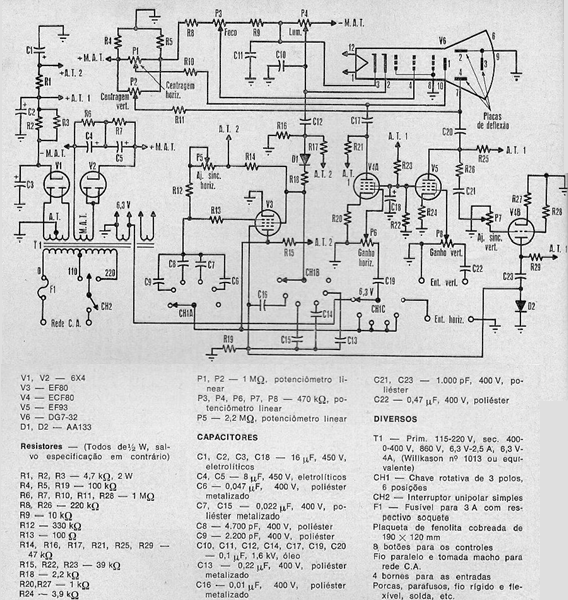

Aunque el montaje de este osciloscopio depende de componentes que hoy en día resultan difíciles, como el tubo de rayos catódicos (TRC o CRT), transformados y válvulas, vale la pena examinar el circuito ya que puede servir como base para recuperar un instrumento de este tipo. tipo. . El circuito presentado fue obtenido de una traducción de la revista española Radio Electricidad, ya desaparecida, de 1973. Este osciloscopio tiene una banda de paso de apenas 1,5 MHz, utilizada para analizar señales de audio.
