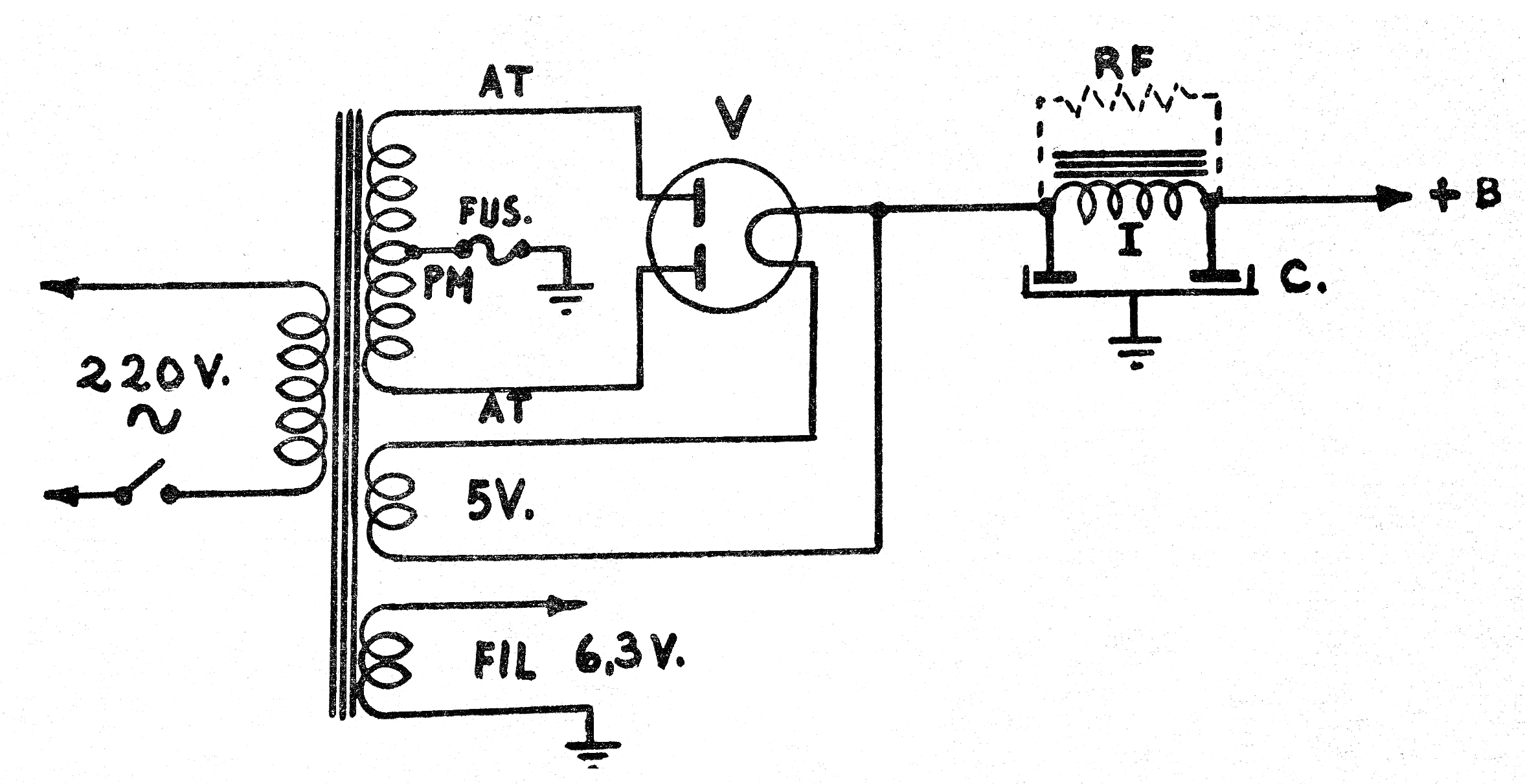

Esta es una fuente típica de equipo valvular donde la válvula rectificadora se alimenta con 5 V de filamento (5Y3, por ejemplo). La corriente del transformador y la tensión AT dependen de la aplicación entre 150 y 350 V en los casos más comunes para la tensión, y 50 mA a 300 mA para la corriente. I es un choque de RF típicamente de 1H y C el capacito de filtro doble que puede tener de 8 uF a 50 uF según la aplicación. RF es un blindaje necesario cuando se alimenta un circuito de RF.
