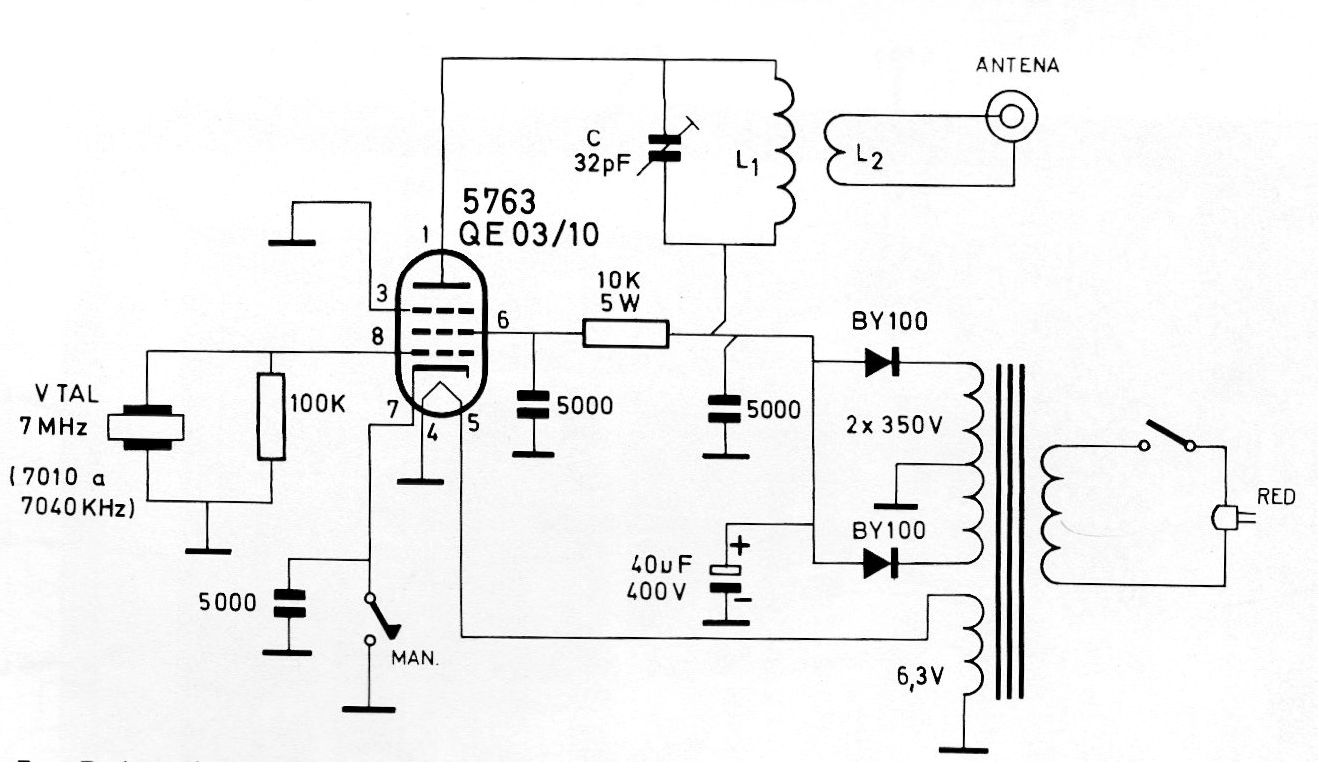

Este transmisor para el rango de 40 metros, usado por radioaficionados es del tipo para CW (Morse) con una sola válvula. Además de la válvula, el componente crítico es el transformador de 350 V x 200 mA o más. La bobina L1 consta de 20 espiras de hilo 28 en un tubo de 2 cm de diámetro, sin núcleo y L2 en 10 espiras del mismo hilo. Los diodos pueden ser los 1N4007. Los capacitores deben ser cerámicos con alta tensión de aislamiento.
