Radio Dewald Modelo D-16 de 1950 (V783S)

Written by: Newton C. Braga
Category: Mundo de las válvula

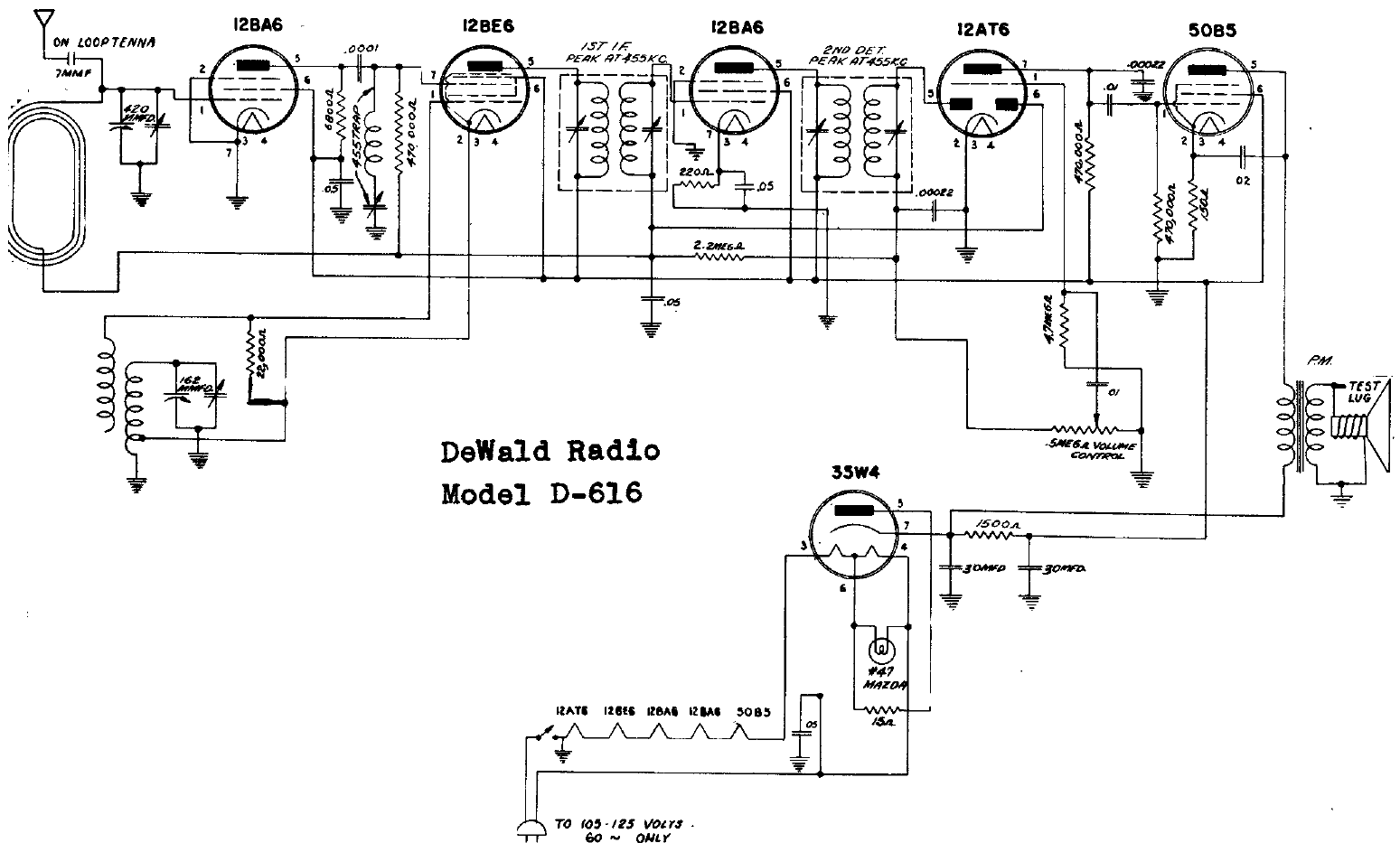

   Esta radio de 5 válvulas se destinaba a la banda de ondas medias con FI de 455 kHz. Los filamentos conectados en serie eliminaban la necesidad de transformador en la fuente.




| Clique na imagem para ampliar |
