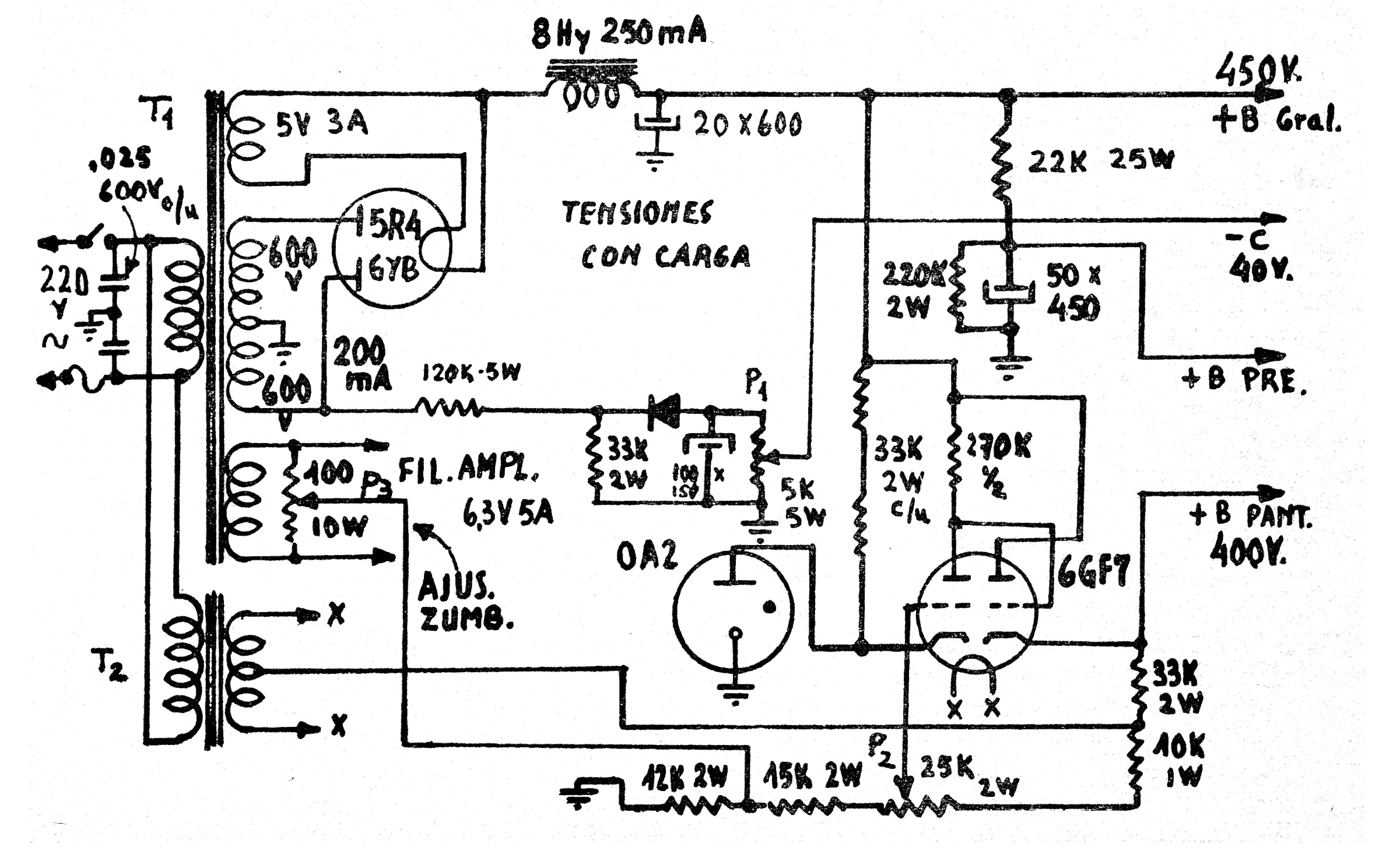

Esta fuente es de una documentación técnica antigua de RCA, fabricante de las válvulas utilizadas. El circuito, además de las fuentes de potencia, tiene una salida regulada por la válvula OA2 para polarización de rejilla, garantizando así estabilidad de funcionamiento al circuito. Los componentes críticos, además de las válvulas son los transformadores y el choque de filtro.
| Clique na imagem para ampliar |
