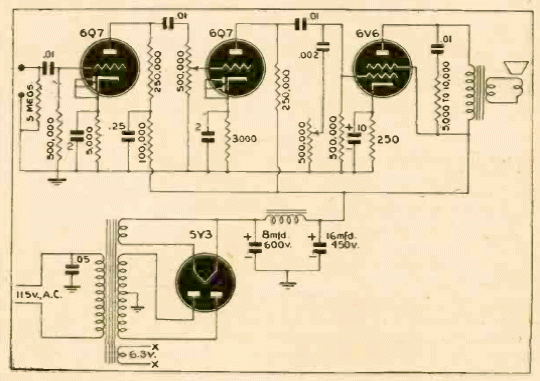

En la figura tenemos un amplificador de válvulas de 10 W obtenido en una publicación de 1943. El circuito utiliza la válvula 6V6 con salida única y la fuente un 5Y3 como rectificador a partir de un transformador. No se indica la tensión del transformador.
