Mientras que las válvulas termoiónicas o sólo válvulas se usan muy poco actualmente, hay muchos lectores que deseen revivir este componente que tiene características muy interesantes para determinados proyectos, incluso hay fans de las válvulas de los cuales dicen en aplicaciones de audio la calidad del sonido obtenida por amplificadores de válvulas es mucho mejor que cualquier otra tecnología. Por lo tanto, tenemos la intención de dar una serie de proyectos con válvulas, pero será interesante para el lector para empezar a ver cómo llevar a cabo estos proyectos, ya que requieren una tecnología de montaje diferente.

 Las válvulas han reinado sin cualquier competidor hasta los primeros años 50, cuando llegó el transistor y algún tiempo después, los circuitos integrados.

Como un componente activo capaz de generar y amplificar las señales, se utilizaron las válvulas en equipos de audio, televisores, transmisores y todo lo que existía en términos de la electrónica.

Sin embargo, las técnicas de montaje de las válvulas de equipos utilizados eran muy diferentes de los empleados en el caso de los transistores y circuitos integrados modernos. Así que si el lector quiere hacer algún tipo de aparato que utiliza válvulas debe ante todo estar familiarizado con estas técnicas. Esto es precisamente lo que vamos a cubrir en este artículo.





Válvulas

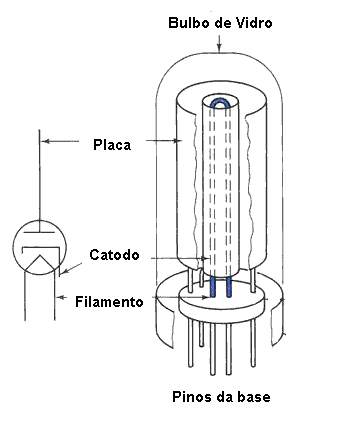

Una típica válvula de tríodo por ejemplo, tiene la apariencia mostrada en la figura 1, que consiste en un tubo con un filamento y una serie de electrodos.





Figura 1 - Forma y construcción de una válvula tríodo
Figura 1 - Forma y construcción de una válvula tríodo





Para hacer funcionar el filamento debe ser calentado a una baja tensión y debe ser aplicada una alta voltaje a los electrodos principales. La baja tensión de los filamentos esta típicamente entre 3 y 50 V, mientras que los altos voltajes son típicamente entre 90 y 1 000 V, dependiendo de la válvula y el circuito en el que opera.

El hecho de que la válvula requiere dos tensiones de operar y, además, el filamento consume una gran cantidad de energía, y el calentamiento es el principal problema que se encuentra en la fabricación de conjuntos que utilizan ese componente.



Montaje

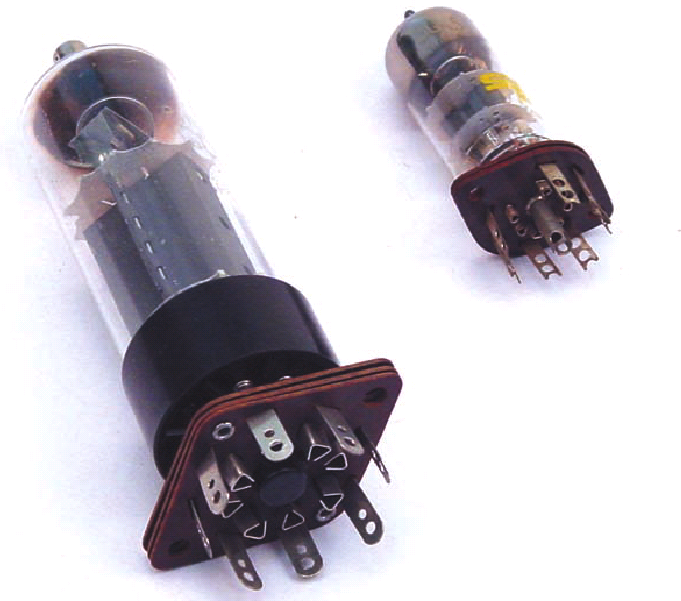

Las válvulas se montan en los zócalos especiales, que pueden ser fijos en aluminio o armazón de hierro, como se muestra en la Figura 2 o en más versión moderna, una placa de circuito impreso.





Figura 2 - Válvulas en zócalos correspondientes.
Figura 2 - Válvulas en zócalos correspondientes.





El montaje en placa de circuito impreso, pero tiene la desventaja de que el calor generado por la válvula en algunos casos pone en peligro la soldadura de los componentes y también se propaga de modo a afectar al funcionamiento del otro.

Lo mejor que puedes hacer para montar es el chasis de metal. Antiguamente era posible encontrar en el chasis de metal de varios tamaños muchos de los cuales ya es necesario perforar la configuración de los zócalos de las válvulas.

Hoy en día, esto ya no ocurre y si el lector quiere hacer un montaje con válvulas debe hacer su propio chasis.

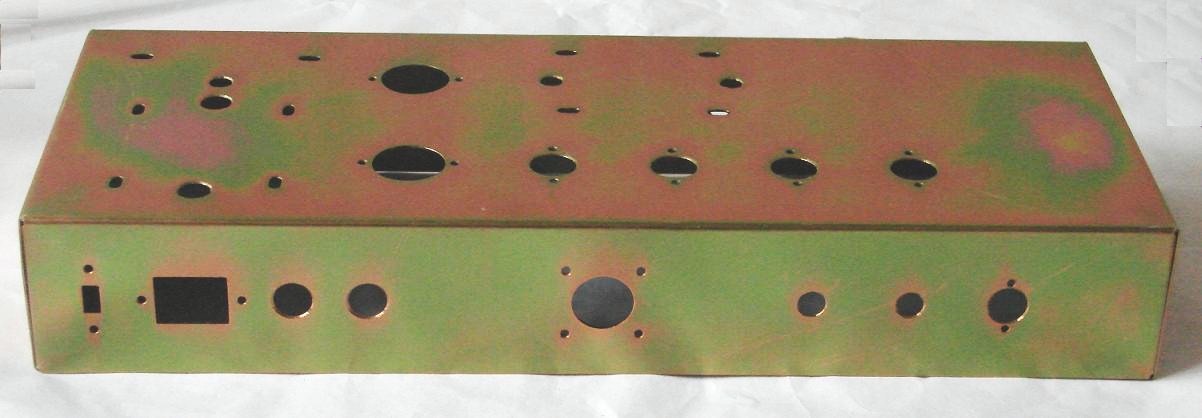

Una solución consiste en plegables de aluminio o de hierro placas, como se muestra en la Figura 3 y, posteriormente, haciendo el agujero para recibir las bazas de las válvulas.





Figura 3 - Chasis
Figura 3 - Chasis

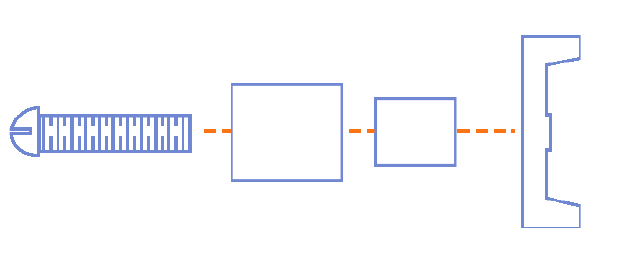

Los agujeros para estas tomas se pueden hacer con una herramienta llamada vertedor, que tiene la apariencia mostrada en la Figura 4.



Figura 4 - Un vertedor.
Figura 4 - Un vertedor.





Agujeros más pequeños para la inserción de tornillos con tuercas que sostendrán las válvulas se pueden hacer con un taladro ordinario. El aluminio es un metal blando, facilitando el logro de este trabajo de perforación.

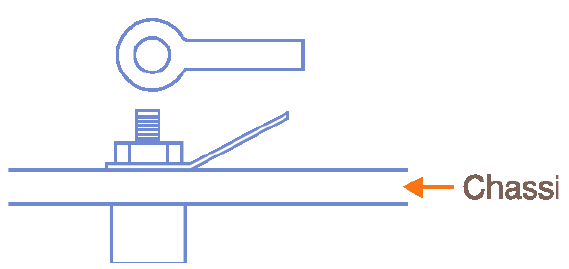

Sin embargo, el aluminio tiene un problema adicional para el ensamblador, no aceptar la soldadura. Para realizar las conexiones al chasis, que son muy importantes, ya que actúa como un escudo y la tierra, al mismo tiempo, se utilizan terminales de tipo mostrado en la Figura 5.





Figura 5 - Terminal de tierra utilizada para las conexiones con el chasis.
Figura 5 - Terminal de tierra utilizada para las conexiones con el chasis.





Estos terminales se pueden asegurar con tornillos comunes.

Una alternativa interesante para proyectos experimentales, que no sean muy críticos, es el uso de latas, loncheras y otros objetos metálicos, tales como chasis.

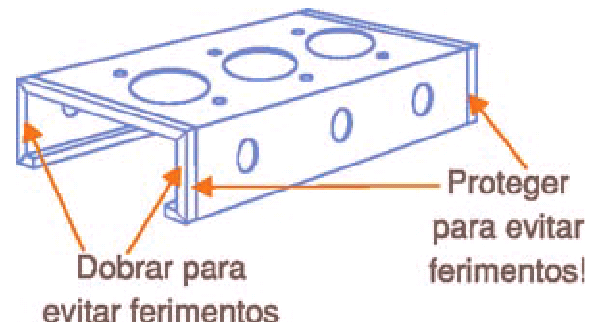

Las latas se pueden cortar con una tijera apropiadas, como se muestra en la figura 6, teniendo cuidado para doblar los bordes, ya que son afiladas y pueden herir al ensamblador.







Figura 6 - La protección de los bordes para evitar lesiones.
Figura 6 - La protección de los bordes para evitar lesiones.





Otra alternativa es la de proteger estos bordes con cinta aislante, como se muestra en la misma figura.



Fijación de Otros Componentes

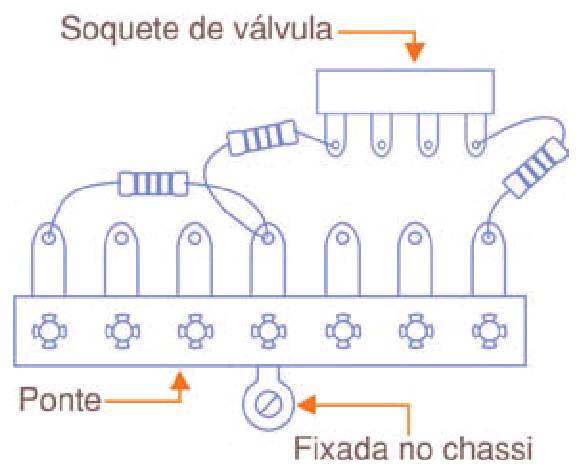

Además de las válvulas, los componentes restantes también se deben fijar al chasis donde se realizará la asamblea. Para piezas pequeñas se utilizan comúnmente puentes terminales debajo del chasis, como se muestra en la Figura 7.





Figura 7 - Instalación de componentes adicionales en los puentes.
Figura 7 - Instalación de componentes adicionales en los puentes.





Tenga en cuenta que uno de los terminales, precisamente lo que se utiliza para asegurar el terminal de puente, tiene también sirve como un terminal de tierra para la conexión de ciertos componentes.

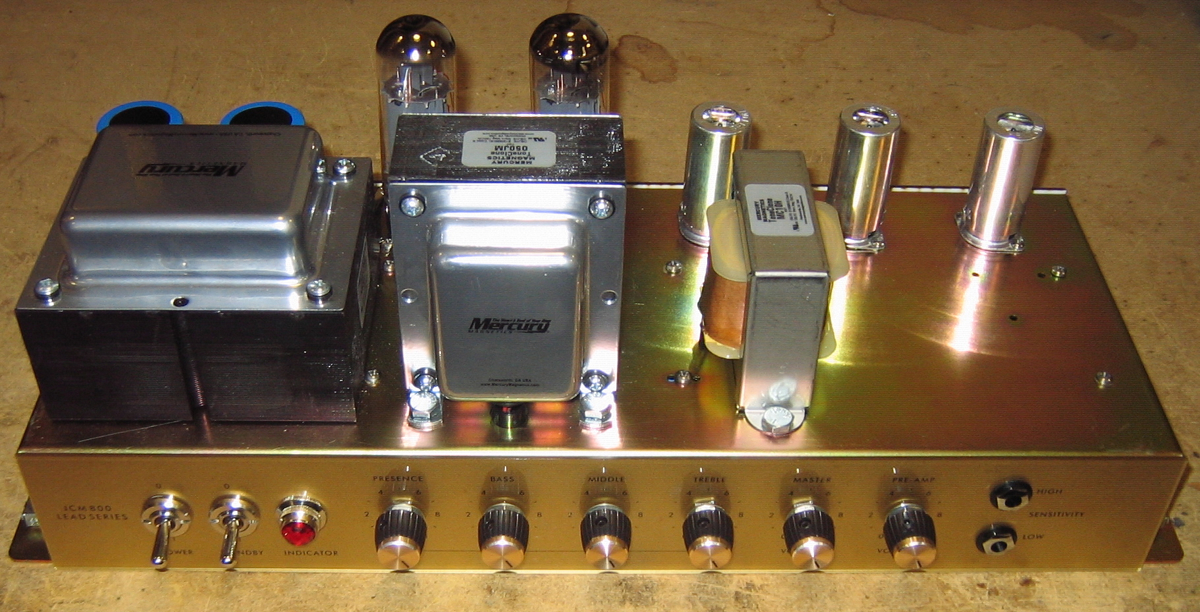

En los ensamblajes con válvula todavía hay grandes componentes que se montan en el chasis. El principal de ellos es el transformador. En el aparato de válvula normalmente se utiliza un transformador que está destinado a proporcionar la tensión de calentamiento del filamento de la válvula y también el circuito de operación de alto voltaje, como se muestra en la Figura 8.





Figura 8 - La más grande izquierda es el transformador de potencia. El del medio es el transformador de salida ultra-lineal y la derecha es el conductor.
Figura 8 - La más grande izquierda es el transformador de potencia. El del medio es el transformador de salida ultra-lineal y la derecha es el conductor.





El tamaño del transformador depende básicamente de la potencia requerida por las válvulas que componen el dispositivo. Para un amplificador de potencia media o de otro tipo que consume algún lugar alrededor de 50 W transformador

Este es un componente muy grande. En algunos casos puede ser superior a 1 kg. Además del tamaño y peso de dicho componente presenta un montaje difícil, que debe ser firme, el transformador es un componente caro y estos días algo difíciles de obtener. Algunas empresas especializadas ofrecen incluso este componente con los valores de las cepas comunes.

Otro componente que puede tener también el montaje en el chasis capacitor electrolítico se utiliza en las fuentes es grande y que el aislamiento de alta tensión requerida, como se muestra en la Figura 9.

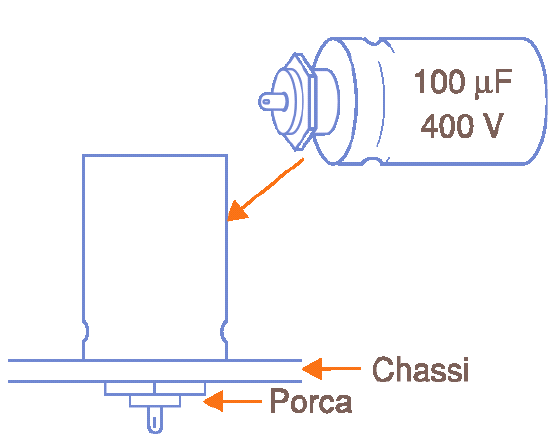

Figura 9 - Instalación de capacitores en el chasis (base con el tornillo)
Figura 9 - Instalación de capacitores en el chasis (base con el tornillo)





Este tipo de capacitor tiene una base con un roscado que permite una fácil fijación en un agujero en el chasis ya que proporciona contacto con el electrodo negativo a tierra.



Identificación de terminales de válvulas y tomas de corriente

En la Figura 10 tenemos los tipos más comunes de los zócalos utilizados con válvulas.

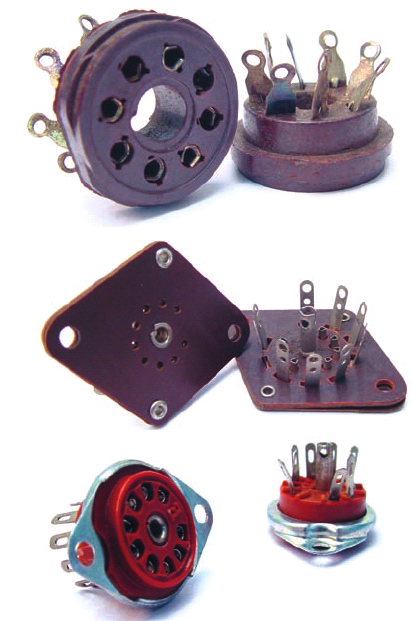

Figura 10 – zócalos comunes
Figura 10 – zócalos comunes





La numeración de los pines se hace como se muestra en la misma figura que se cuenta hacia la derecha el número de pines. Este recuento se hace de la marca o del intervalo más largo entre los pines.

También es importante tener en cuenta que hay dos tipos de códigos para identificar las válvulas. El primero es los EE.UU., donde el primer número indica la tensión de filamento y los otros símbolos de la función de la válvula. Por ejemplo 6C4. Tríodo con 6,3 V de tensión de filamento El segundo es el Código Europeo de las letras que figuran indica la función. EL84, por ejemplo, significa un pentodo de potencia.



Otras informaciones

Los circuitos de válvulas funcionan con alta tensión, lo que significa riesgo de descarga eléctrica si tocamos en las partes cuando se conecta. Además, los filamentos son calentados por voltajes de CA, que pueden inducir fácilmente ruido.

Como las válvulas son dispositivos de entrada de alta impedancia (amplificadores de tensión típica), que son más sensibles a la captura de ruido.

Por último, las válvulas se debilitan o se queman. A diferencia de los dispositivos semiconductores en el tiempo, las válvulas pierden su capacidad de emitir debilitamiento. Por lo tanto, no logran funcionar como se espera, disminuyendo o ganar o poder.



Dónde obtener

Todavía hay varios proveedores para válvulas en nuestro país. Por supuesto, si el lector tiene alguna vieja equipos desechados tubo en su hogar puede ser una fuente de algunos componentes importantes, tales como válvulas de sí mismos y transformadores. Apenas recomiendan especial cuidado con el uso de capacitores de tal equipo. El electrolítica pierde su capacidad con el tiempo e incluso el aislamiento de entrar en corto.

En cuanto a los capacitores de papel y aceite, utilizados en los dispositivos con válvulas antiguos que tienden a absorber la humedad a través del tiempo también empieza a gotear. En resumen, si usted toma cualquier parte de un equipo de tubo de edad, probarlo antes.
