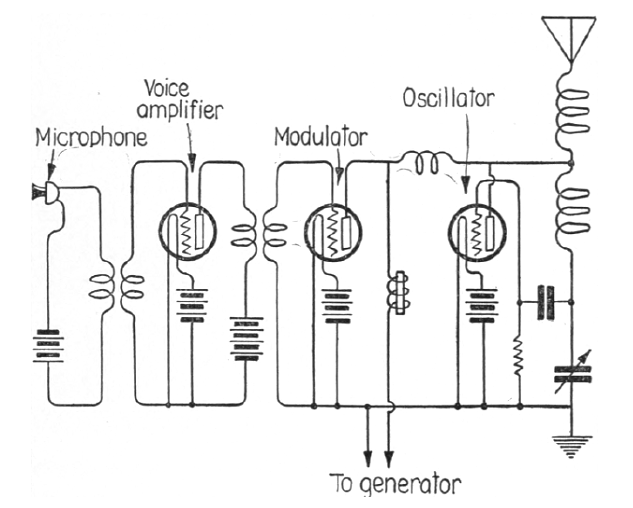

Encontrado en una publicación de Hugo Gernsback de 1922, este transmisor de 3 válvulas usaba micrófono de carbón. Las bobinas del oscilador determinan la frecuencia de la emisión. Las baterías son de acuerdo con los filamentos y de 45 a 100 V para la alimentación de cátodo. El resistor es de 1 M y el capacitor fijo de 100 pF.
Transmisor de 1922 II
