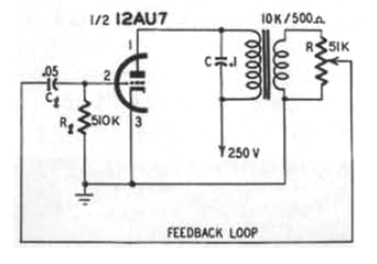

El oscilador de baja frecuencia mostrado en la figura se obtuvo en una antigua documentación sobre osciloscopios. La fuente de 250 V debe suministrar unos 50 mA de corriente y el transformador es del tipo de salida encontrado en antiguos receptores AM valvulados o incluso pequeños amplificadores. C1 determina la frecuencia y se puede cambiar.
Oscilador Válvula
