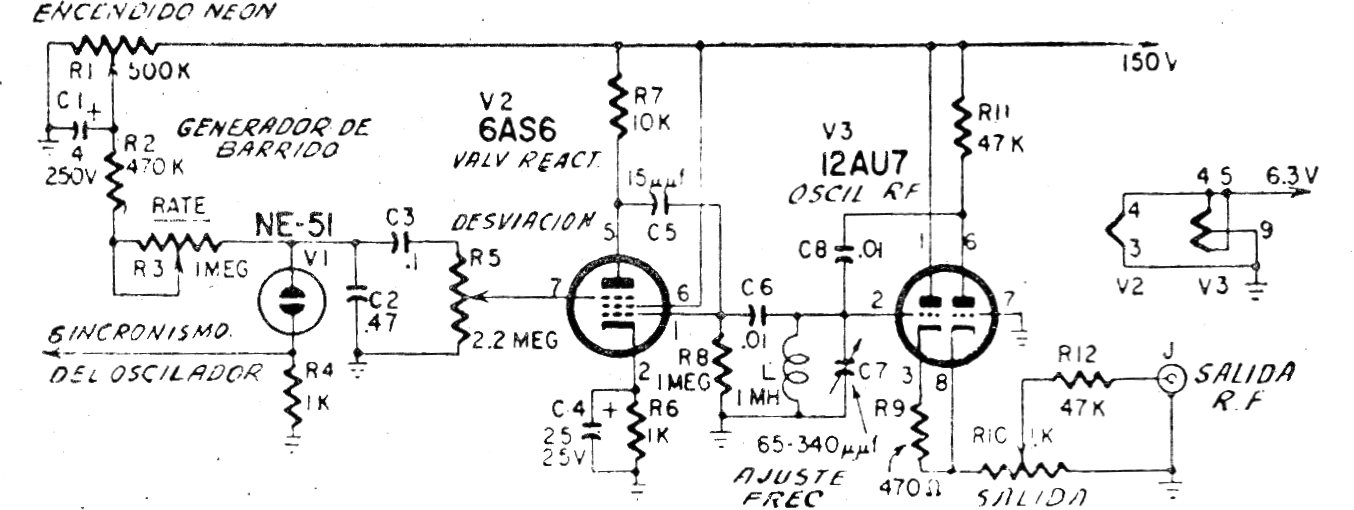

Este es el diagrama de un generador de barrido comercial utilizado en los 1970 para el ajuste de circuitos resonantes, principalmente FIs de televisores de la época. El circuito genera una señal que varía continuamente una banda de frecuencias, posibilitando así el levantamiento de su curva de respuesta y el ajuste preciso de su actuación.
Generador de Barrido | Haga click en la imagen para ampliar |
