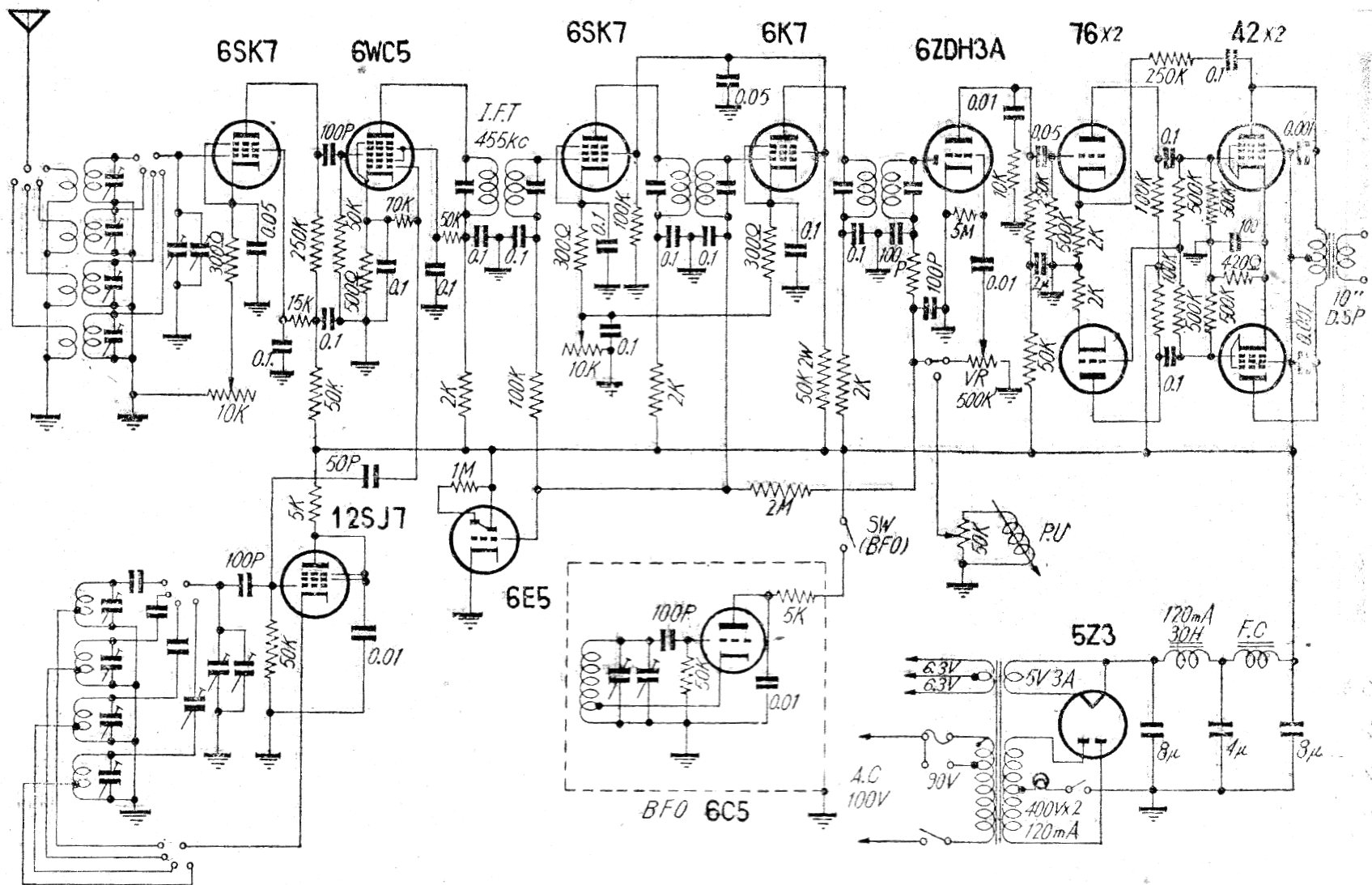

Encontramos este circuito en una documentación japonesa de la época. Se trata de un super-heterodino con un amplificador para tocadiscos incluido, proporcionando buena potencia de audio. El circuito tiene 4 fajas de onda y una etapa en simetría complementaria para la salida. El circuito incluye también un BFO para recepción de señales SSB y telegráficas.
Receptor Valvulado de la Década de 50 III | Haga click en la imagen para ampliar |
