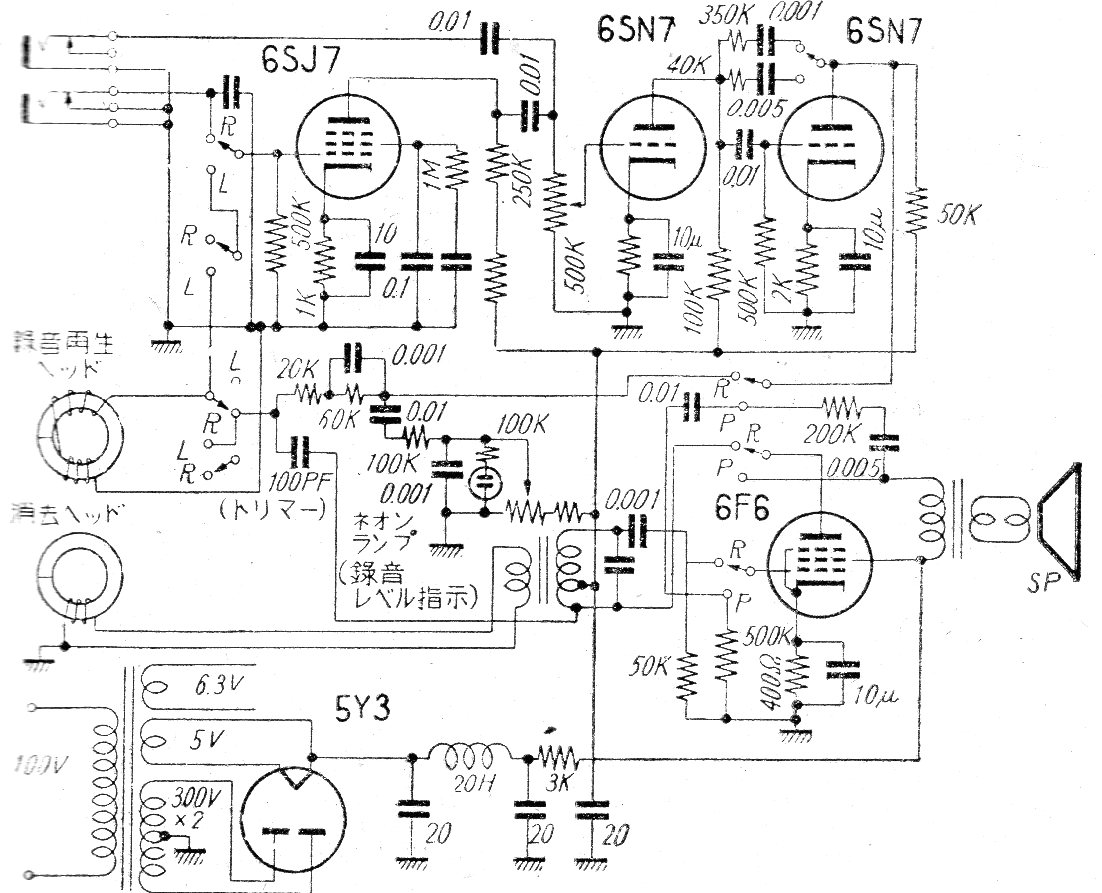

Este circuito es de un grabador comercial de los años 50. El circuito es monofónico e incluye tanto el circuito de grabación y de borrado. Encontramos el circuito en una publicación japonesa de la época.
Amplificador Valvulado de Grabador de Cinta | Haga click en la imagen para ampliar |
