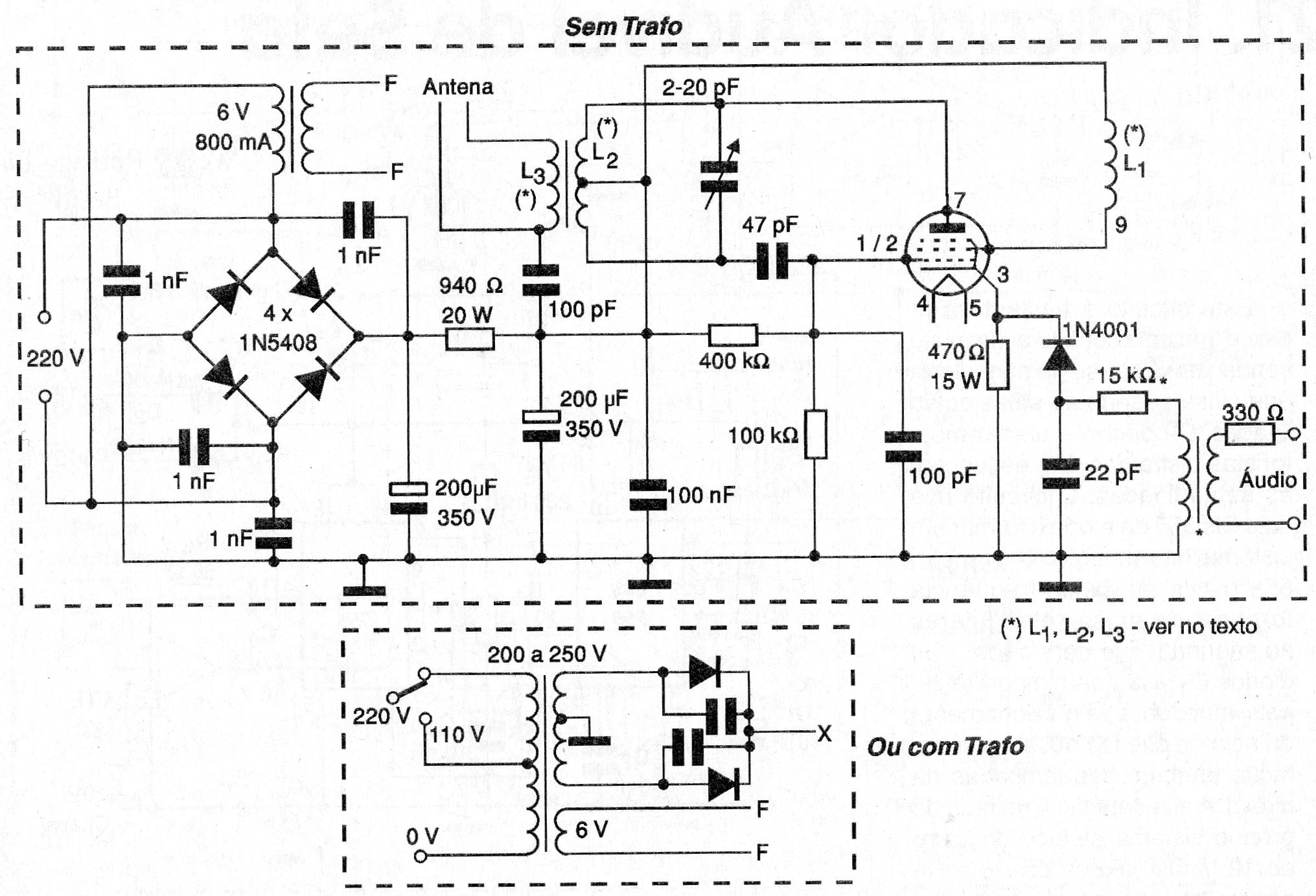

Este circuito puede utilizar la válvula 6BQ5 o EL84 proporciona una potencia del orden de decena de vatios llegando a alcanzar más de 10 km según la documentación de 2002 donde lo encontramos. L1 está formada por 10 espiras de hilo 22 en forma de 0,5 cm y L2 tiene 8 espiras y un diámetro de 1 cm. L3 tiene 3 espiras con toma central, con toma central sobre L2. Se observa que las válvulas debilitadas o de procedencia dudosa pueden no dar el rendimiento deseado. El transformador tiene corriente de secundario de 80 a 200 mA en el devanado de alta tensión. El filamento es de 2 A.
Potente Transmisor de FM Válvulado | Haga click en la imagen para ampliar |
