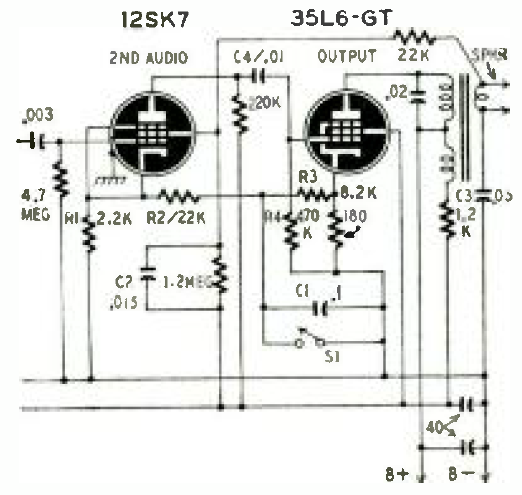

La finalidad de este circuito de una Radio Craft de 1949 es la amplificación de graves, proporcionando poco más de 2 W de salida. El componente crítico es el transformador de salida y la actuación ocurre cuando S1 se mantiene abierta. Observe las tensiones de alimentación.
Amplificador de Graves
