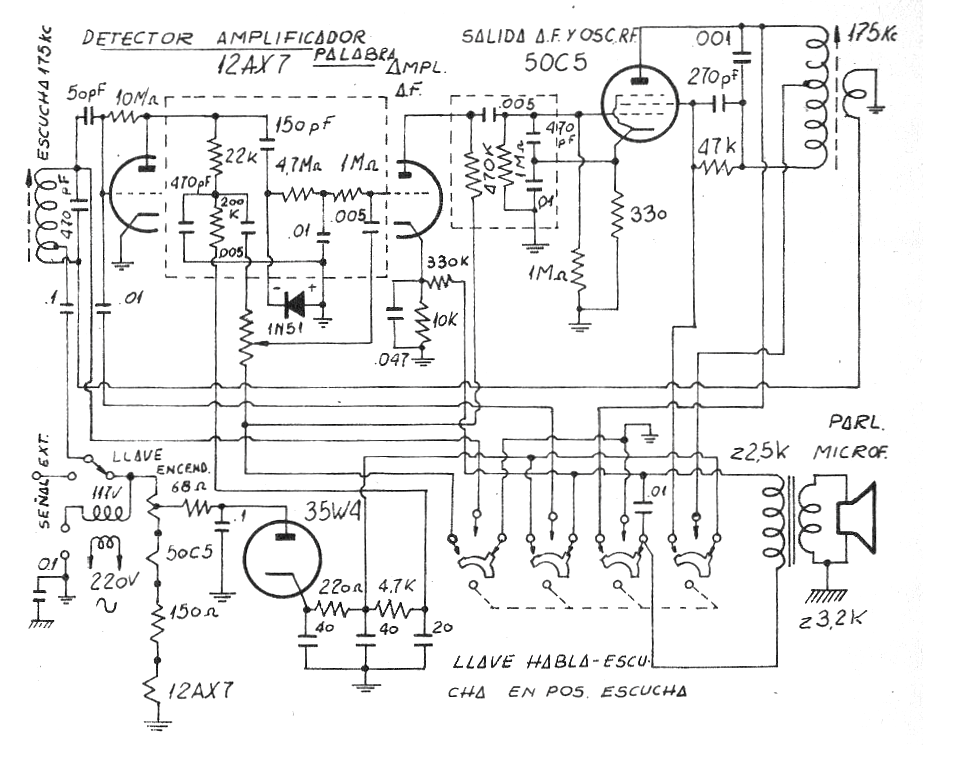

El circuito del intercomunicador de 3 válvulas que presentamos fue obtenido de una publicación de 1972. Este circuito es comercial, y los componentes críticos, como siempre son los transformadores.
La bobina osciladora opera en 175 kHz siendo elaborada con aproximadamente 300 espiras de hilo 28 en un tubo de PVC de 2 cm de diámetro. Esta es la frecuencia de funcionamiento del circuito.
Intercomunicador Vía Red 2 | Haga click en la imagen para ampliar |
