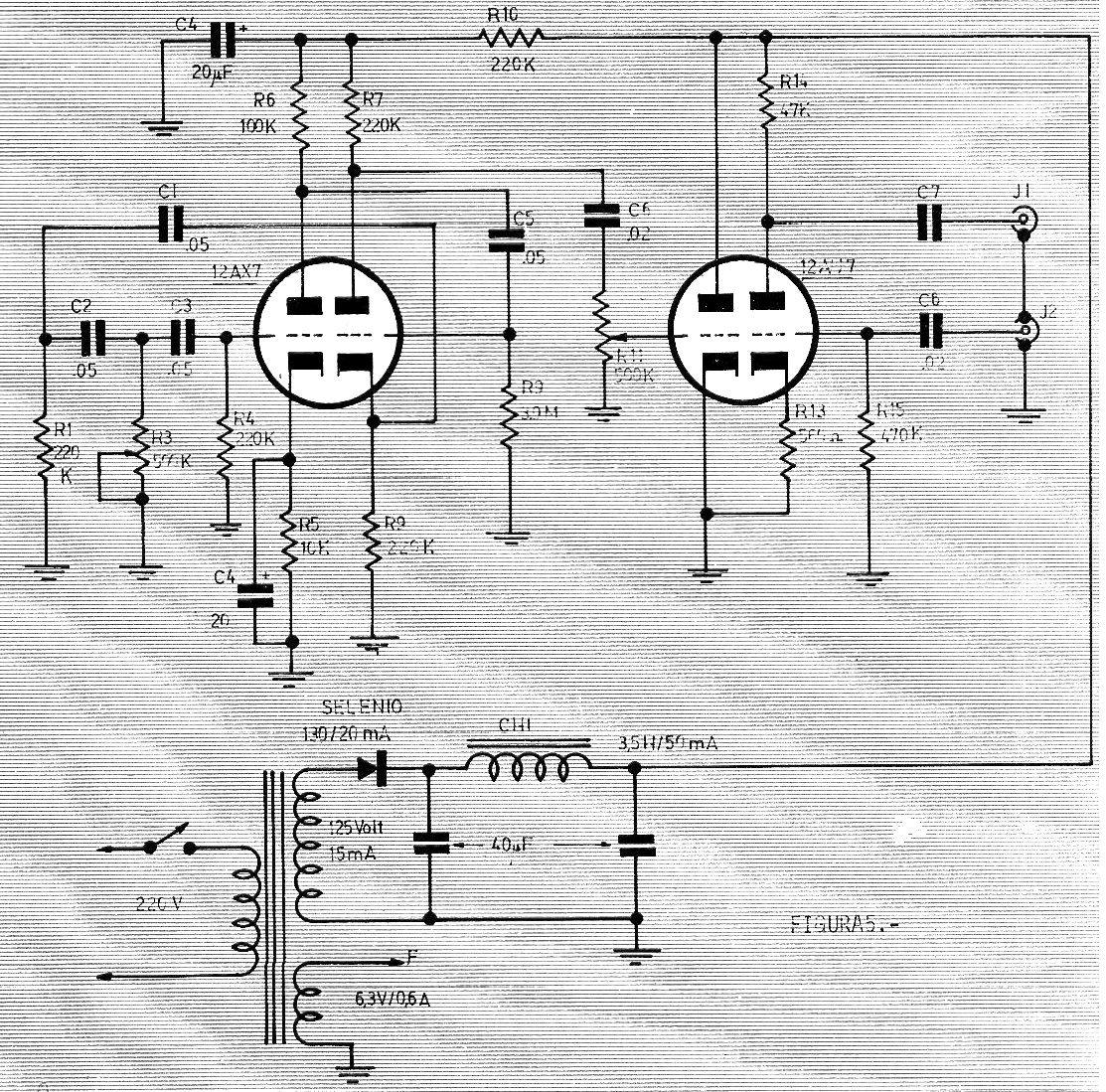

Hemos obtenido el circuito que presentamos de una publicación argentina de los años 60. El circuito utiliza dos válvulas 12AT7 (dobles triodos) y genera una señal que modula el paso de una fuente de audio para obtener el efecto de vibrato.
El circuito es bastante sensible a los ruidos debiendo todas las conexiones de señal ser blindadas. El transformador es el único componente crítico, pero como es de sólo 125 V con 15 mA existen soluciones, como las descritas en el artículo V009.
El choque de RF puede ser el devanado primario de un pequeño transformador de 110 V x 6 V. El diodo admite equivalentes como el 1N4004. La fuente de señal entra en J2 y la señal modulada sale en J1. El ajuste de la frecuencia del efecto se realiza en R3 y la profundidad de la modulación se ajusta en R11.
