El circuito presentado fue encontrado en una publicación de 1967. Se trata de una minuteria hasta 1 minuto aproximadamente, accionando un relé que sirve para controlar una carga externa.
Este circuito es viable si la válvula se obtiene, ya que el transformador es común, sirviendo sólo para alimentar el filamento. El control de tiempo se realiza en Rt que debe tener 4,7 M ohms o más. El condensador de tiempo debe tener de 1 a 4,7 uF, debiendo ser del tipo despolarizado para tensiones de 200 V o más.
El relé es de alta tensión (100 V o más) con resistencia de bobina de 5 k ohms. Se debe utilizar un relé sensible de corriente continua.

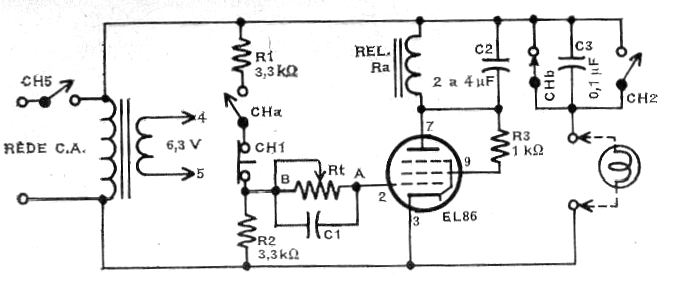

Minuteria | Haga click en la imagen para ampliar |
