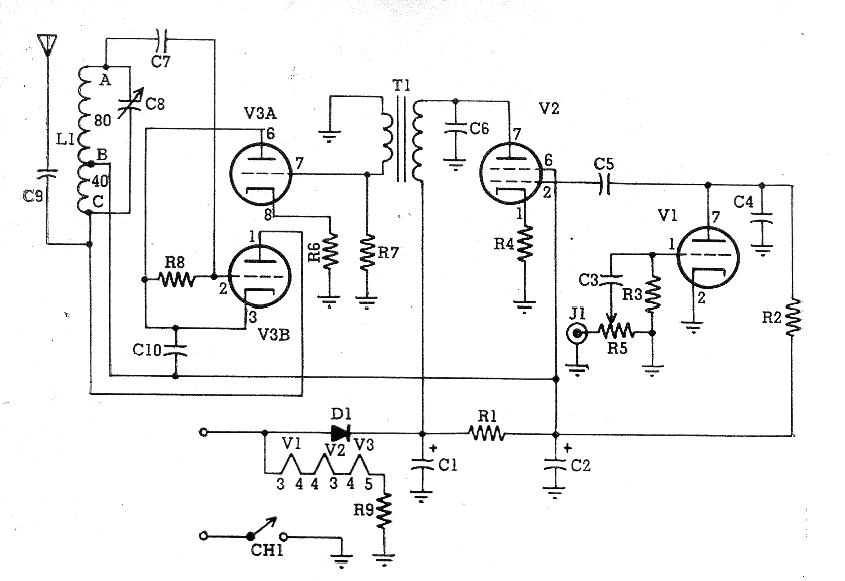

Encontramos en una documentación de 1967 el circuito de una pequeña estación transmisora doméstica con alcance de algunas decenas de metros, utilizando tres válvulas.
Una vez que las válvulas se encuentran, el montaje es relativamente simple, ya que el único transformador que el circuito utiliza es un pequeño transformador de salida que puede incluso ser sustituido por un transformador de 110 V x 6 V con corriente de 250 mA o cerca de él, sin problemas.
La bobina de antena está formada polvo 80 + 40 espiras de hilo 28 en un tubo de 2 cm de diámetro. El capacitor variable es del tipo comúnmente encontrado en radios de ondas medias valvulares. La antena es un pedazo de hilo encapado de 1 a 3 metros de longitud.
Tenga en cuenta que este circuito debe cerrarse en una caja aislada, ya que no se aísla de la red de energía y puede causar choques.
V1 - 12AV6
V2 - 50C5
V3 - 12AU7
C1, C2 - 22 uF x 250 V
C3, C5, C6 - 4,7 nF - cerámicos
C4, C7, C10 - 470 pF - cerámicos
C8 - Variable - ver texto
C9 - 100 pF - cerámica
R1 - 2k2 x 1 W
R2 - 220 k x 1 W
R3 - 10 M - ½ W
R4 - 150 ohms x 1 W
R5 - 470k - potenciómetro
R6 - 2,7 k x ½ W
R7 - 470 k 1, 2 W
R8 - 22 k x ½ W
R9 - 150 a 220 ohms x 10 W - hilo
D1 - 1N4004 o equivalente
