Los multiplicadores de Q son circuitos que aumentan la selectividad de un receptor de telecomunicaciones, como los usados por los radioaficionados. El circuito que presentamos utiliza una válvula sólo (mitad de un doble triodo) y fue obtenido de una publicación de 1965.
El circuito utiliza un transformador de FI que debe ajustarse para la misma frecuencia del FI del receptor con el que funcionará. La alimentación se puede obtener de la misma fuente del receptor, sin problemas, ya que el consumo es muy bajo. En este circuito la llave CH1A es conectada para donde va la señal, se conecta en la placa de la primera válvula amplificadora de FI del receptor.

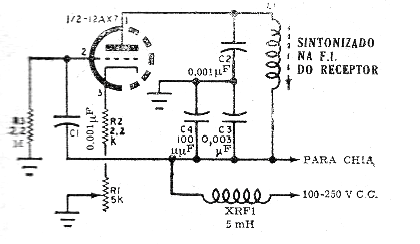

Multiplicador de Q
