Presentamos el circuito de una fuente variable estabilizada, utilizando válvulas en una configuración equivalente al que hoy utilizamos con transistores. El circuito se obtuvo de una documentación técnica de 1963.
La fuente variable valvulada que presentamos tiene como componente crítico, además de las válvulas el transformador de fuerza de alta tensión con corriente de al menos 800 mA y bobinas para filamentos.
Este transformador alimenta una válvula rectificadora de onda completa GZ-34 y la etapa de control y regulación se realiza con 4 válvulas EL34 en paralelo.
El control de estas válvulas se obtiene por una 6AG5 y tiene por referencia una válvula reguladora de tensión OA2, equivalente a los modernos zeners.

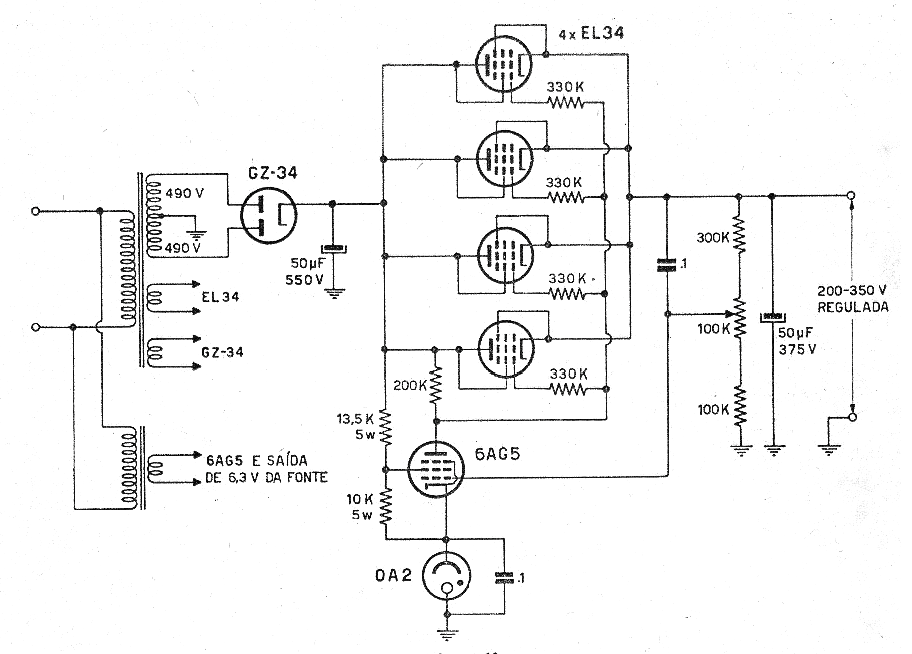

En la figura 1 el diagrama completo de la fuente ..
