Los amplificadores operativos no son circuitos modernos. Lo que se muestra a continuación es una versión valvulada de un amplificador operacional de un documento técnico de 1965.
En este circuito, el par diferencial de entrada está formado por el doble triodo 12AX7, que en el equivalente moderno consiste en dos transistores casados.
La señal de esta etapa se lleva a una salida en clase B con una válvula doble 6EA8 que proporciona una señal de baja impedancia. Las propiedades eléctricas de este circuito son las mismas que un amplificador operativo común.
La alimentación viene de una fuente externa de 300 V y existe un circuito de referencia de tensión que normalmente consiste en un divisor conectado a una de las entradas del operario. En este circuito consiste en una fuente externa cuya tensión es ajustada por un potenciómetro.

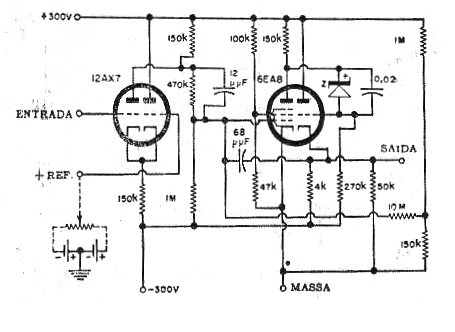

En la figura 1 tenemos el diagrama completo de este amplificador.
