Encontramos en un viejo documento de 1968 un interesante megohmetro (medidor de aislamiento) que hace uso de dos válvulas 12AU7 y una válvula reguladora de tensión OB2 a 106 V.
El circuito 'consigue medir resistencias hasta cerca de 100 M ohms utilizando como indicador un miliamperímetro analógico de 1 mA de fondo de escala.
En este circuito los resistores de la red divisora de entrada de R1 a R4 deben ser resistores de precisión. El circuito tiene las tensiones indicadas y los componentes críticos, además de la válvula es el transformador de alimentación y el choque de filtro.
Para el primero existen alternativas como las fuentes que describimos en nuestro artículo Fuentes Para Aparatos Valvulados y para el choque se puede utilizar el primario de un pequeño transformador de 110 V / 6 V x 250 mA o 300 mA.
Observamos que, por tratarse de circuito de medida, el aislamiento de la red es importante, debiendo evitarse las soluciones que hacen uso del auto-transformador.

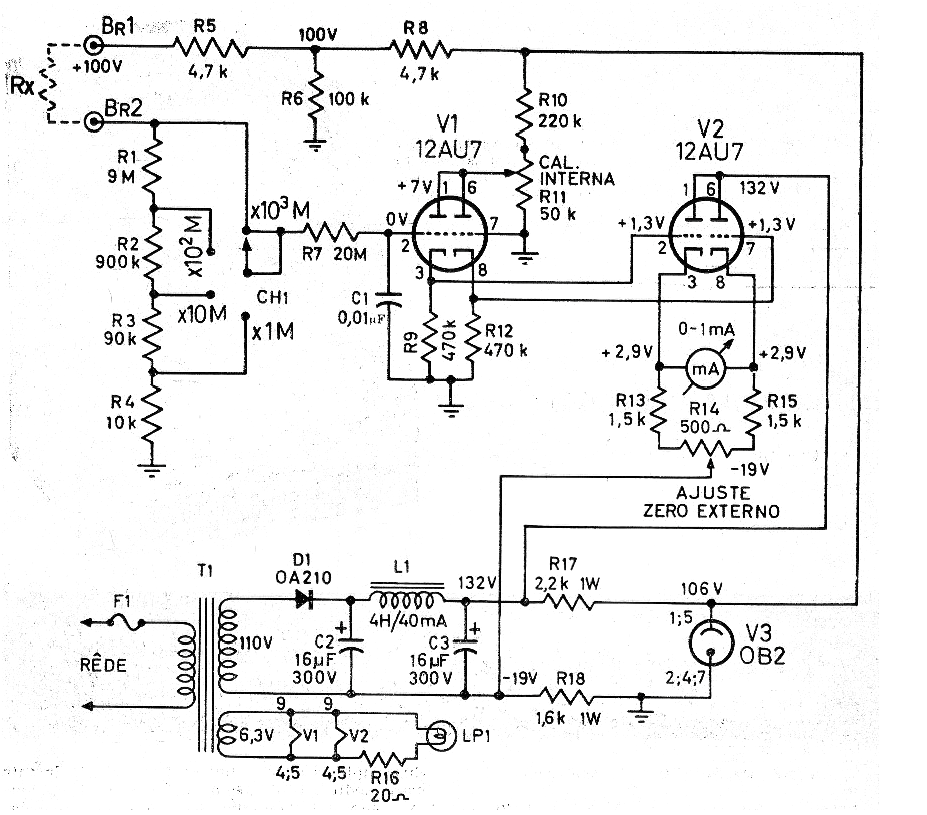

El diodo de la fuente puede ser el 1N4004 o 1N4007. En la figura 1 tenemos el diagrama completo del aparato.
