Este interesante circuito de fuente estabilizada de 300 V y 150 V (regulados) fue obtenido de una documentación técnica de 1958. Los componentes críticos, como siempre son las válvulas y el transformador, además del choque de filtro.
El circuito presentado utiliza válvulas reguladoras de gas que son equivalentes al tiempo de las válvulas de los diodos zener. Cada válvula regula la tensión en 150 V.
La corriente es baja, del orden de algunos cientos de miliamperios y el choque de filtro se puede hacer con un transformador de 110 V x 6 V x 300 mA aprovechando su bobinado primario.
Observe la tensión de los condensadores de filtro y que el único resistor debe ser de hilo con 10 W de disipación.

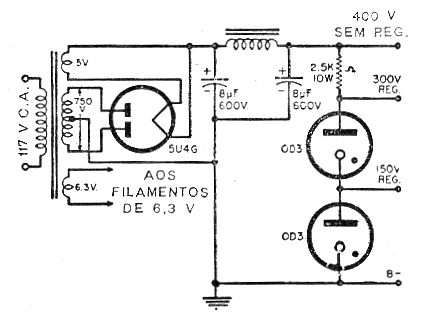

En la figura 1 el circuito completo de la fuente.
