De una publicación de 1958, encontramos este interesante circuito de un preamplificador de antena para la banda de 21 MHz (15 metros), pero se pueden hacer cambios en las bobinas para operación en otras bandas, hasta el límite de la válvula, alrededor de la válvula, 50 MHz.
Además de la válvula doble, el otro componente crítico es el transformador que tiene un secundario de 125 V x 25 mA. Sin embargo, dada la baja corriente y también tensión, se puede utilizar un auto-transformador simple, como en el artículo Fuentes para Aparatos Valvulados que damos en este sitio.
La bobina L1 consta de 8 espiras de hilo 26 sin núcleo con diámetro de 2 cm. XRF1 es un choque de 2,5 mH. Los demás componentes:
R1 - 3k3 x 1 W
R2 - 1k x 1 W
R3 - 220 ohms x ½ W
R4 - 3k (3k3) x ½ W
C1 - Variable de circuito valvulado - 140 pF
C2, C4, C5 - 10 nF - cerámicos
C3 - 1 nF - cerámico
C6a, C6b - 22 uF x150 V - electrolíticos

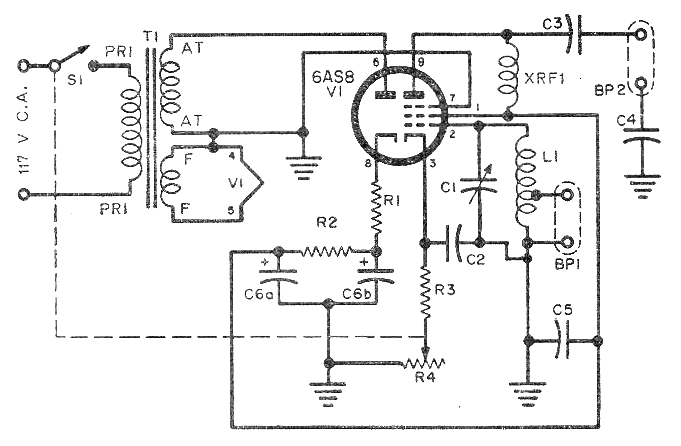

En la figura 1 el diagrama del pre-selector.
