El circuito presentado puede generar señales de hasta 100 kHz y tiene la ventaja de usar un paso amplificador que aísla el circuito de carga del oscilador, proporcionando más estabilidad. El circuito fue obtenido de una publicación de los años 60.
En este circuito el oscilador debe ser alimentado con 150 V y además una tensión de 6,3 V para los filamentos de las válvulas.

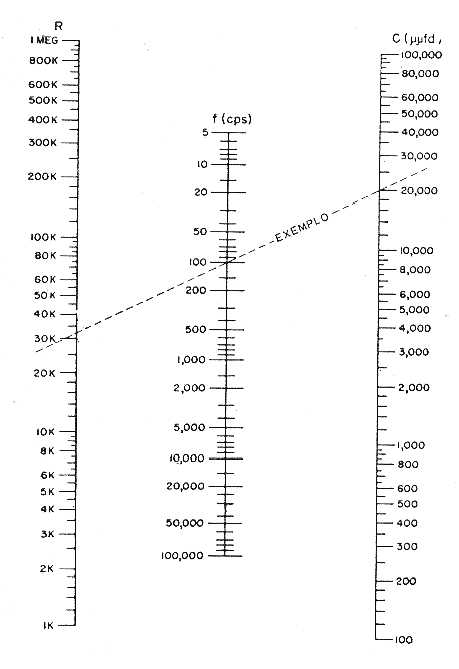

La señal es senoidal y su frecuencia es determinada por R y C cuyos valores pueden ser determinados por el nomograma de la figura 1.
En el ejemplo, vemos que para generar una señal de 100 Hz necesitamos resistores de 30 k y capacitores de 20 000 pF o 20 nF.

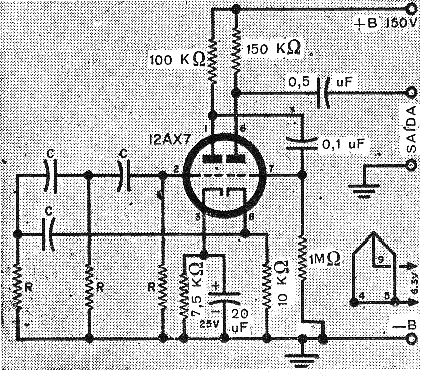

La señal generada es senoidal de buena calidad. El circuito del oscilador con una válvula 12AX7 se muestra en la figura 2.
