El circuito presentado consiste en la versión valvulada para el conocido oscilador por desplazamiento de fase, un eficiente oscilador RC para generar señales de bajas frecuencias.
En este circuito, de una publicación de la década de los 60, tenemos como elemento activo un pentodo 6AU6 con una red de realimentación RC.
La alimentación se realiza con una tensión de 250 V y la señal obtenida es senoidal de buena intensidad.

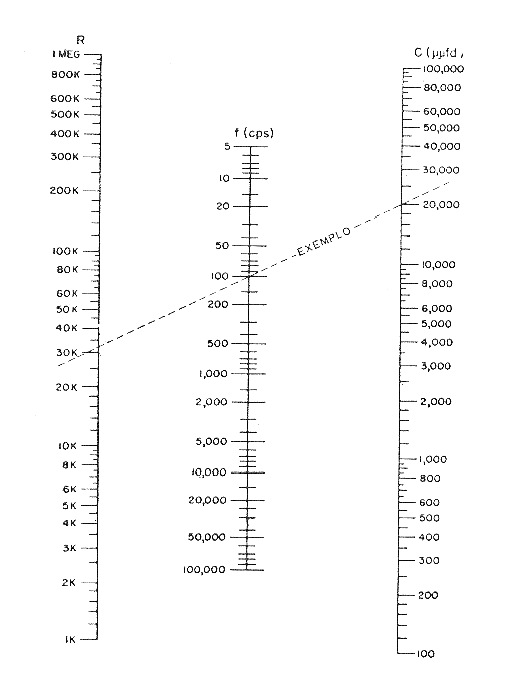

Los capacitores deben tener tensiones de trabajo de acuerdo con la posición en el circuito. Para calcular la frecuencia en función de RC tenemos un nomograma dado en la figura 1.
En el ejemplo que traza una recta que une el valor de resistencia de 30 k con 100 Hz, obtenemos que el capacitor debe ser de 20 000 pF o 20 nF.
Observe también que el valor máximo de la frecuencia que se puede obtener es de 100 kHz.

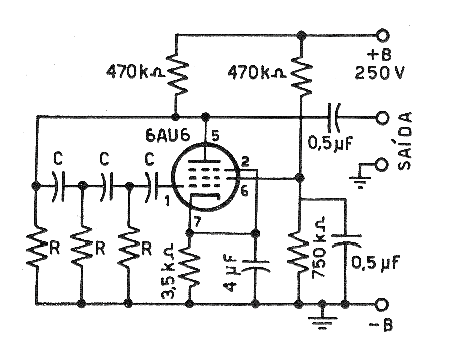

En la figura 2 tenemos el diagrama completo del oscilador.
